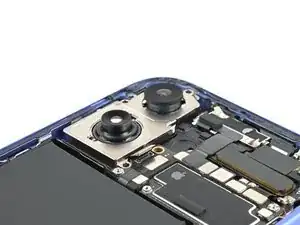

Замена заднего модуля камеры iPhone 16

Дождитесь разрядки аккумулятора телефона ниже 25%, так как заряженный литий-ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона.

Удерживая кнопку питания и любую из кнопок громкости, сдвиньте ползунок для выключения телефона.

Если экран или заднее стекло сильно треснуты, наложите перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточно большая, чтобы присоска могла к ней приклеиться.

Используйте отвёртку P2 pentalobe, чтобы выкрутить два винта длиной 7,7 мм по обеим сторонам порта зарядки.

Если засовывать медиатор слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить медиатор и избежать повреждений.

Отмерьте 3 мм от наконечника и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора с разными отметками.

Альтернативно приклейте монету к медиатору на 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине самообслуживания.

Используйте фен или термофен, чтобы нагреть нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Вы также можете использовать iOpener для нагрева заднего стекла. Следуйте этим инструкциям для правильного нагрева и применения iOpener.

Прикрепите присоску к нижнему краю заднего стекла.

Поддержавая рамку одной рукой, сильно и равномерно потяните за ручку, чтобы создать зазор между задним стеклом и рамкой.

Вставьте наконечник медиатора в зазор.

При разрезании клея, фиксирующего заднее стекло на последующих шагах, не вставляйте медиатор глубже 3 мм, чтобы избежать повреждения следующих областей:

Тонкий кабель, соединяющий заднее стекло с телефоном, прямо рядом с кнопкой уменьшения громкости. Не вставляйте медиатор в это место, чтобы не перерезать кабель.

Несколько пружинных контактов по периметру телефона.

Используйте фен или термофен, чтобы нагреть правый край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте медиатор глубже 3 мм, чтобы избежать повреждения пружинных контактов.

Пройдите медиатором вокруг нижнего правого угла и к кнопке уменьшения громкости, чтобы отделить клей и освободить металлическую зажимную пластину.

Не проводите медиатор дальше кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Вы услышите и почувствуете освобождение металлической пластины при прохождении мимо неё.

Оставьте этот медиатор вставленным, чтобы клей не склеился снова.

Используйте фен или термофен, чтобы нагреть левый край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте медиатор глубже 3 мм, чтобы избежать повреждения пружинных контактов.

Вставьте второй медиатор в нижний край.

Проведите второй медиатор вокруг нижнего левого угла и вдоль левого края экрана, чтобы отделить клей и освободить металлические зажимы.

Вы услышите и почувствуете освобождение металлических зажимов при прохождении мимо них.

Оставьте этот медиатор вставленным в верхнем левом углу, чтобы клей не склеился снова.

Используйте фен или термофен, чтобы нагреть верхний край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте медиатор глубже 3 мм, чтобы избежать повреждения пружинных контактов.

Проведите вторым медиатором вокруг верхнего левого угла и вдоль верхнего края, чтобы отделить клей и освободить металлические зажимы.

Вы услышите и почувствуете освобождение металлических зажимов при прохождении мимо них.

Продолжайте проводить медиатор до верхнего правого угла, пока не дойдёте до кнопки Action.

Оставьте этот медиатор вставленным, чтобы клей не склеился снова.

На этом этапе заднее стекло должно быть свободно от рамки. Если заднее стекло кажется застрявшим, пройдитесь по периметру лопаткой, чтобы проверить пропущенные участки клея или защёлки, которые остались пристёгнутыми.

Откиньте заднее стекло вправо от телефона, чтобы разъединить оставшийся клей.

Поддержите заднее стекло чистым прочным предметом.

Удалите монтажные пики перед продолжением работы.

Используйте трёхзубцевую отвёртку Y000, чтобы выкрутить два винта длиной 1 мм, фиксирующие крышку среднего разъёма.

Вставьте наконечник лопатки в любой вырез на крышке среднего разъёма.

Сдвиньте крышку к левому краю телефона и освободите её защёлку из гнезда на плате.

Снимите крышку.

Используйте наконечник лопатки, чтобы поддеть и отключить нажимной разъём аккумулятора press connector.

Используйте наконечник лопатки, чтобы поддеть и отключить нажимной разъём катушки беспроводной зарядки.

Поднимите заднее стекло с рамки и снимите его.

Используйте отвёртку, чтобы выкрутить четыре винта, фиксирующие верхнюю пластину:

Один винт Филлипс длиной 3.5 мм

Два винта Филлипс длиной 1.4 мм

Один трёхзубцевый винт Y000 длиной 1.0 мм

Используйте пинцет или пальцы, чтобы снять верхнюю пластину.

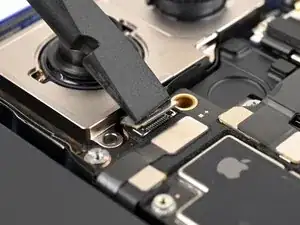

Используйте наконечник лопатки, чтобы поддеть и отключить нажимной разъём блока задней камеры.

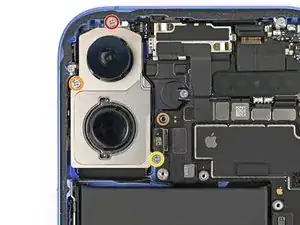

Используйте отвёртку Филлипс, чтобы выкрутить три винта, фиксирующие блок задней камеры:

Один винт длиной 2.3 мм

Один винт длиной 4.7 мм

Один винт длиной 3.2 мм

Вставьте наконечник лопатки в верхнее отверстие для винта в блоке задней камеры.

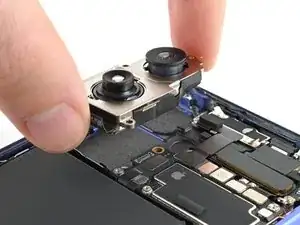

Выведите блок задней камеры из рамки и снимите его.

Поздравляем с завершением разборки! Последующие шаги покажут, как собрать устройство обратно.

При повторном подключении нажимных разъёмов аккуратно совместите разъём с гнездом и прижмите кончиком пальца или лопаткой — сначала с одной стороны, затем с другой — пока он не защёлкнется. Не пытайтесь вдавить разъём силой. Если возникают проблемы, снова совместите его и попробуйте ещё раз.

Установите блок задней камеры в его гнездо в рамке.

Используйте отвёртку Филлипс, чтобы установить три винта, фиксирующие блок задней камеры:

Один винт длиной 2.3 мм

Один винт длиной 4.7 мм

Один винт длиной 3.2 мм

Используйте плоский конец лопатки, чтобы подключить нажимной разъём блока задней камеры.

Используйте пинцет или пальцы, чтобы снова установить верхнюю пластину.

Используйте отвёртку, чтобы установить четыре винта, фиксирующие верхнюю пластину:

Один винт Филлипс длиной 3.5 мм

Два винта Филлипс длиной 1.4 мм

Один трёхзубцевый винт Y000 длиной 1.0 мм

Будьте осторожны, чтобы не повредить ни один из пружинных контактов при очистке рамки.

Это хорошее место, чтобы протестировать ремонт перед окончательным закрытием телефона. Подключите аккумулятор и заднее стекло, включите телефон и убедитесь, что всё работает как надо. Выключите питание, отключите аккумулятор и заднее стекло и продолжайте сборку.

Оставшийся на телефоне клей трудно удалить и он оставляет следы. Если вам сложно удалить клей, приложите тепло с помощью фена или тепловой пушки.

Используйте заострённый конец лопатки, чтобы прижать и подвернуть клей, пока вы не сможете захватить его пинцетом.

Используйте пинцет, чтобы оттянуть клей с телефона.

Повторяйте предыдущий шаг и этот шаг, пока весь клей не будет удалён.

Любые оставшиеся загрязнения нарушат герметичность iPhone. Обязательно тщательно очистите рамку.

Обверните микрофибровую или не оставляющую ворс салфетку вокруг конца лопатки и нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на салфетку.

Протирайте в одном направлении по периметру рамки, чтобы удалить остатки клея.

Подождите несколько минут перед продолжением, чтобы убедиться, что лишний спирт полностью испарился.

Если вы не собираетесь повторно использовать заднее стекло, пропустите этот шаг.

Нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на микрофибровую или не оставляющую ворс салфетку и протрите по периметру заднего стекла, чтобы подготовить поверхность к новому клею.

Если какие‑либо защёлки на заднем стекле согнуты, аккуратно выровняйте их пальцами.

Разместите сменный клей поверх рамки так, чтобы большая синяя защитная пленка была снизу, а тянущаяся язычок — в правом нижнем углу.

Цвет пленки и положение язычков на вашем клее могут отличаться.

Используйте вырез под камеру и выемки по краям, чтобы убедиться, что клей ориентирован правильно.

Потяните язычок, чтобы начать снимать нижнюю подложку с клея, но не удаляйте подложку полностью.

После прижатия клея на место его нельзя будет переставить — придётся снять и начать заново с новым клеем.

Отведите синюю подложку в сторону и выровняйте клей по нижнему краю iPhone.

Уложите нижний край клея в его паз в рамке, убедившись, что пружинные контакты iPhone совпадают с вырезами в подложке.

Продолжайте снимать подложку с клея, прижимая клей по краям рамки iPhone.

Если вы правильно выровняли нижний край клея, боковые и верхний края лягут на свои места. Если клей смещён, удалите его и начните заново с новым клеем.

Если клей смещён и у вас нет запасного комплекта, можно временно собрать iPhone и пользоваться им без клея, но имейте в виду, что водозащищённость iPhone будет нарушена до установки нового клея.

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамки.

Будьте осторожны, не прикасайтесь к пружинным контактам, выступающим через розовую подложку.

Используйте маленький язычок в правом верхнем углу, чтобы снять розовую подложку с клея.

После снятия верхней подложки сверху клея должны быть три узкие подложки с язычками рядом с нижним краем.

Положение ваших язычков может отличаться.

Если вы не видите эти язычки, возможно, вы случайно удалили тонкие подложки на предыдущем шаге. Если клей чистый и правильно выровнен, можно продолжать — просто не прикасайтесь к открытому клею до установки заднего стекла.

Подперев заднее стекло по правому краю iPhone, используйте коробку или аналогичный прочный предмет, чтобы поддержать экран.

Используйте плоский конец лопатки или палец, чтобы подсоединить пресс‑коннектор катушки зарядки.

Используйте плоский конец лопатки или палец, чтобы подключить батарею.

Крышка разъёма имеет два крючка, которые вставляются в пазы на плате.

Разместите крышку разъёма на телефоне так, чтобы крючки были слегка слева от своих пазов на плате.

Нажмите пальцем на крышку разъёма вниз и вправо, пока оба крючка не войдут в свои пазы.

Используйте трёхлучевой отвёртку Y000, чтобы установить два винта длиной 1 мм, фиксирующие среднюю крышку разъёма.

При снятии подложек на этом шаге клей будет полностью открыт. Убедитесь, что ничего не касается открытого клея.

Используйте синие язычки, чтобы снять подложки с нижнего, левого и верхнего краёв iPhone. Подложку вдоль правого края снимайте позже.

Удерживайте заднее стекло над телефоном и совместите его с рамкой.

Опустите стекло прямо на рамку и нажмите, пока защёлки не встанут на место.

Нажмите по всему периметру заднего стекла, чтобы защёлки полностью зафиксировались.

Чтобы клей лучше сцепился, нагрейте края заднего стекла с помощью iOpener, фена или тепловой пушки до состояния, когда поверхность станет горячей на ощупь.

Плотно прижмите по периметру заднего стекла.

Если у вас есть зажимы для фиксации экрана, используйте их, чтобы усилить сцепление нового клеевого слоя. Если нет, продолжайте чтение — ниже описаны другие способы закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамкой, необходимо учесть выступ камеры.

Если у вас есть коробка, в которой поставлялся iPhone, возьмите крышку коробки и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Поместите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры разместился в выемке.

Найдите предмет, близкий по размеру к iPhone, но выше стенок коробки. Поставьте его на телефон, затем положите сверху несколько тяжёлых предметов.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует держать. Идеально — оставить их на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага для другого метода равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Заклейте заднее стекло лентой, чтобы защитить его покрытие.

Поместите два слоя монет или других предметов аналогичной толщины на ленту вдоль краёв заднего стекла.

Равномерно распределите монеты и убедитесь, что они как минимум не тоньше выступа камеры.

Нагромоздите несколько книг или других тяжёлых предметов поверх iPhone.

Монеты могут оставить вмятину на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует держать. Идеально — оставить их на ночь.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7,7 мм по обе стороны от порта зарядки.
