Замена микрофона iPhone 16

Разрядите батарею телефона до менее чем 25%, так как заряженная литий-ионная батарея представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок регулировки громкости и сдвиньте для выключения телефона.

Если экран или заднее стекло сильно треснули, наложите перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть гладкая область, достаточно большая для присоски.

Используйте отвёртку P2 pentalobe, чтобы вынуть два винта длиной 7.7 мм по обе стороны от разъёма зарядки.

Если вставить инструмент слишком глубоко, лопатка для вскрытия может повредить устройство. Следуйте этому шагу, чтобы отметить лопаткой глубину и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте лопаткой для вскрытия маркером.

Вы также можете отметить другие углы лопатки разными измерениями.

Альтернативно, приклейте монету к лопатке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине для самостоятельного ремонта.

Используйте фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до ощутимо горячего состояния.

Вы также можете использовать iOpener для нагрева заднего стекла. Следуйте этим инструкциям, чтобы правильно нагреть и применить iOpener.

Приложите присоску к нижнему краю заднего стекла.

Поддерживая рамку одной рукой, тяните за ручку сильной, ровной силой, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик лопатки в зазор.

При разрезании клея, фиксирующего заднее стекло в следующих шагах, не вставляйте лопатку глубже 3 мм, чтобы не повредить следующие области:

Деликатный кабель, соединяющий заднее стекло с телефоном, прямо рядом с кнопкой уменьшения громкости. Не вставляйте лопатку здесь, чтобы не перерезать кабель.

Несколько контактных пружин по периметру телефона.

Используйте фен или тепловую пушку, чтобы нагреть правый край заднего стекла до ощутимо горячего состояния.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить контактные пружины.

Проведите лопатку вокруг нижнего правого угла и к кнопке уменьшения громкости, чтобы разрезать клей и освободить металлическую защёлку.

Не проводите лопатку за пределы кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Вы услышите и почувствуете, как металлическая защёлка освобождается при прохождении.

Оставьте эту лопатку вставленной, чтобы клей не склеился вновь.

Используйте фен или тепловую пушку, чтобы нагреть левый край заднего стекла до ощутимо горячего состояния.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить контактные пружины.

Вставьте вторую лопатку в нижний край.

Проведите вторую лопатку вокруг нижнего левого угла и вдоль левого края экрана, чтобы разрезать клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки освобождаются при прохождении.

Оставьте эту лопатку вставленной в верхнем левом углу, чтобы клей не склеился вновь.

Используйте фен или тепловую пушку, чтобы нагреть верхний край заднего стекла до ощутимо горячего состояния.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить контактные пружины.

Проведите вторую лопатку вокруг верхнего левого угла и вдоль верхнего края, чтобы разрезать клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки освобождаются при прохождении.

Продолжайте проводить лопатку вокруг верхнего правого угла до кнопки Action.

Оставьте эту лопатку вставленной, чтобы клей не склеился вновь.

На этом этапе заднее стекло должно быть освобождено от рамки. Если заднее стекло кажется застрявшим, пройдитесь по периметру лопаткой, чтобы проверить пропущенные участки клея или застрявшие защёлки.

Откройте заднее стекло вправо от телефона, чтобы отделить оставшийся клей.

Поддержите заднее стекло чистым плотным предметом.

Уберите открывающие медиаторы прежде чем продолжить.

Используйте трёхлопастную отвёртку Y000, чтобы выкрутить два винта длиной 1 мм, фиксирующих крышку среднего разъёма.

Вставьте наконечник лопатки в любой вырез на крышке среднего разъёма.

Сдвиньте крышку к левой кромке телефона и освободите её защёлку из паза на плате.

Снимите крышку.

Используйте наконечник лопатки, чтобы поддеть и отключить контактное разъединение аккумулятора.

Используйте наконечник лопатки, чтобы поддеть и отключить контактное разъединение индукционной катушки беспроводной зарядки.

Поднимите заднее стекло с рамки и снимите его.

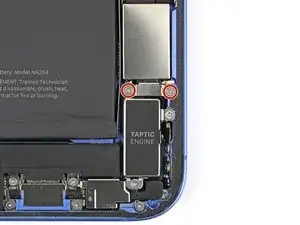

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 1.8 мм, фиксирующих кронштейн тактильного двигателя.

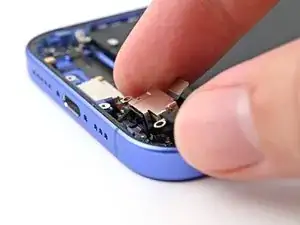

Используйте пинцет или пальцы, чтобы снять кронштейн тактильного двигателя.

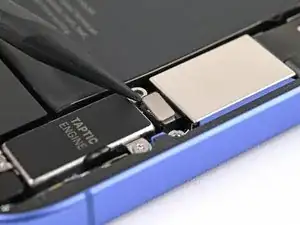

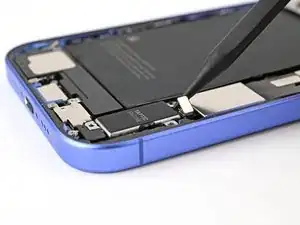

Используйте наконечник лопатки, чтобы поддеть и отключить контактное разъединение тактильного двигателя.

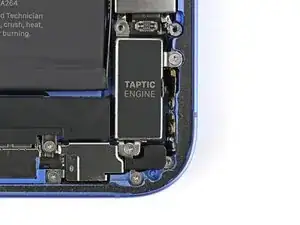

Используйте крестовую отвёртку, чтобы выкрутить два винта, фиксирующие тактильный двигатель:

Один винт длиной 2.2 мм

Один винт длиной 1.7 мм

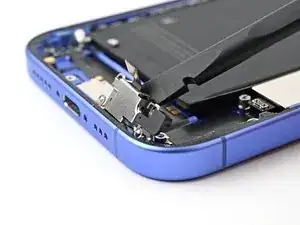

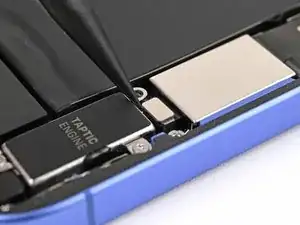

Используйте наконечник лопатки, чтобы поднять тактильный двигатель из рамки.

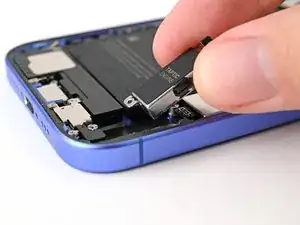

Снимите тактильный двигатель.

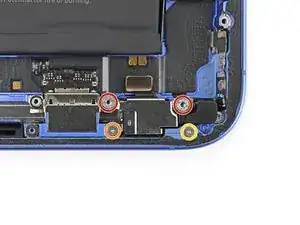

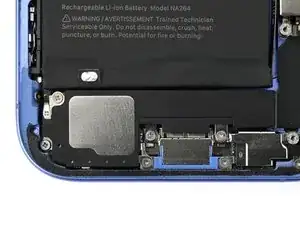

Снимите пять винтов, фиксирующих громкоговоритель:

Два крестовых винта длиной 1.5 мм

Один крестовый винт длиной 2.0 мм

Один крестовый винт длиной 2.9 мм

Один трёхлопастный винт Y000 длиной 1.2 мм

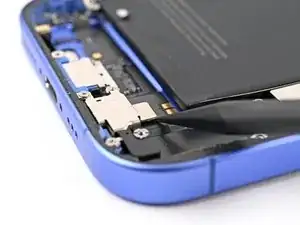

Используйте наконечник лопатки, чтобы поднять громкоговоритель из рамки.

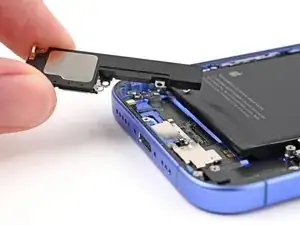

Снимите громкоговоритель.

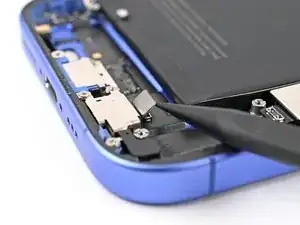

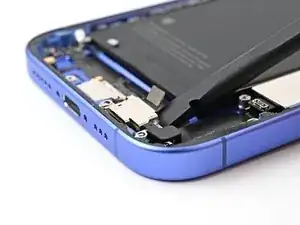

Используйте кончик лопатки, чтобы отключить контактное разъединение микрофона.

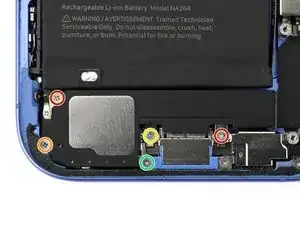

Снимите четыре винта, фиксирующие микрофон:

Два стоечных винта длиной 3.3 мм

Один трёхлопастный винт Y000 длиной 1.1 мм

Один крестовый винт длиной 1.5 мм

Если у вас нет отвёртки для стоечных винтов, можно использовать тонкую шлицевую отвёртку — но будьте осторожны, чтобы не срезать мелкие выемки в головках винтов.

Используйте плоский конец лопатки, чтобы приподнять микрофон настолько, чтобы схватить его пальцами.

Оттяните микрофон от рамки, чтобы отделить клей.

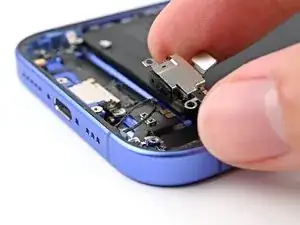

Снимите микрофон.

Поздравляем с завершением разборки! Последующие шаги покажут, как собрать устройство обратно.

При повторном подключении контактных разъёмов аккуратно совместите разъём с его гнездом и прижмите кончиком пальца или лопаткой — сначала с одной стороны, затем с другой — пока не услышите щелчок. Не пытайтесь вдавить разъём силой. Если возникают трудности, переставьте его и попробуйте ещё раз.

Используйте пинцет или пальцы, чтобы удалить старый клей с нижней части рамки.

Используйте изопропиловый спирт высокой концентрации (более 90%) и микрофибру или безворсовую салфетку, чтобы очистить остатки клея с отверстия микрофона в рамке.

Если к микрофону уже приклеена проклейка, пропустите этот шаг.

Держа проклейку микрофона одной рукой, используйте пальцы или пинцет, чтобы снять белую защитную плёнку с проклейки.

Держите микрофон так, чтобы металлическая сторона была вверх.

Нанесите клей на микрофон так, чтобы вытягивающая вкладка была направлена вверх.

Снимите синюю подложку с клейкого слоя микрофона.

Вставьте микрофон под углом вниз так, чтобы клей прочно прилегал к корпусу вокруг отверстия.

Плотно прижмите микрофон на место.

Установите четыре винта, фиксирующие микрофон:

Два стоечных винта длиной 3,3 мм

Один винт Tri‑point Y000 длиной 1,1 мм

Один винт Phillips длиной 1,5 мм

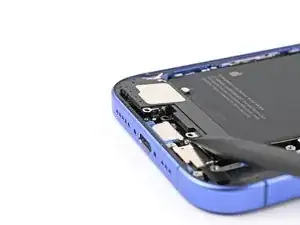

Используйте плоский конец лопатки, чтобы соединить нажимной разъем микрофона.

Установите динамик в корпус.

Установите пять винтов, фиксирующих динамик:

Два винта Phillips длиной 1,5 мм

Один винт Phillips длиной 2,0 мм

Один винт Phillips длиной 2,9 мм

Один винт Tri‑point Y000 длиной 1,2 мм

Поместите тактильный двигатель (Taptic Engine) в его гнездо в корпусе.

Используйте отвертку Phillips, чтобы установить два винта, фиксирующие тактильный двигатель:

Один винт длиной 2,2 мм

Один винт длиной 1,7 мм

Используйте плоский конец лопатки, чтобы соединить нажимной разъем тактильного двигателя.

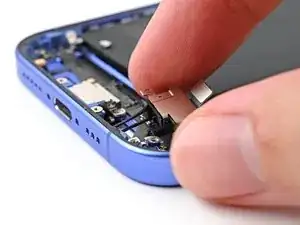

Используйте пинцет или пальцы, чтобы разместить скобу над нажимным разъемом тактильного двигателя.

Используйте отвертку Phillips, чтобы установить два винта длиной 1,8 мм, фиксирующие скобу тактильного двигателя.

Будьте осторожны, чтобы не повредить пружинные контакты при очистке корпуса.

Это хорошее место для проверки ремонта перед окончательной сборкой. Подсоедините аккумулятор и заднее стекло, включите телефон и убедитесь, что он работает как положено. Выключите питание, отключите аккумулятор и заднее стекло и продолжите сборку.

Оставшийся на телефоне клей трудно удалить и он оставляет следы. Если возникают трудности с удалением клея, нагрейте поверхность феном или тепловой пушкой.

Используйте острую часть лопатки, чтобы прижать и скатать клей до тех пор, пока вы не сможете захватить его пинцетом.

Используйте пинцет, чтобы удалить клей с телефона.

Повторяйте предыдущий и этот шаги, пока весь клей не будет удалён.

Любые оставшиеся следы повредят герметичность iPhone. Тщательно очистите корпус.

Накройте кончик лопатки микрофибровой или безворсовой салфеткой и нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) на салфетку.

Протирайте в одном направлении вдоль периметра корпуса, чтобы удалить остатки клея.

Подождите несколько минут перед продолжением, чтобы излишки спирта испарились.

Если вы не собираетесь повторно использовать заднее стекло, пропустите этот шаг.

Нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) на микрофибровую или безворсовую салфетку и протрите по периметру заднего стекла, чтобы подготовить поверхность для нового клея.

Если какие‑то защёлки на заднем стекле погнуты, аккуратно выпрямите их пальцами.

Ориентируйте заменяемый клей по корпусу так, чтобы большая синяя подложка была снизу, а вытягивающая вкладка — в правом нижнем углу.

Цвет подложки и расположение вкладок на вашем клее могут отличаться.

Используйте такие элементы, как вырез под камеру и выемки по краям, чтобы правильно ориентировать клей.

Начните отдирать заднюю подложку с клея, потянув за вкладку снизу, но не снимайте подложку полностью.

После того как клей прижмут на место, его нельзя будет переставить — придётся снять и заменить новым.

Удерживайте синюю защитную подложку в стороне и совместите клей с нижним краем iPhone.

Уложите нижний край клея в его выемку в рамке, убедившись, что пружинные контакты iPhone состыкованы с вырезами в подложке.

Продолжайте снимать заднюю подложку с клея, одновременно прижимая клей по краям рамки iPhone.

Если вы правильно выровняли нижний край клея, боковые и верхний края встанут на свои места. Если клей смещён, снимите его и начните заново с новым клеем.

Если клей смещён, а запасной набор отсутствует, можно временно собрать iPhone и использовать его без клея, но учтите, что водозащита iPhone будет нарушена до установки нового клея.

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамки.

Осторожно: не касайтесь пружинных контактов, выступающих через розовую подложку.

Используйте маленькую тяговую бирку в правом верхнем углу, чтобы снять розовую защитную подложку клея.

После снятия верхней подложки на клее должны оставаться три узкие подложки с тянущими бирками около нижнего края.

Позиции ваших тянущих бирок могут отличаться.

Если вы не видите этих бирок, возможно, тонкие подложки были случайно сняты на предыдущем шаге. Если клей чистый и правильно выровнен, можно продолжить, но не касайтесь открытого клея до установки заднего стекла.

Подпереть заднее стекло вдоль правого края iPhone, используя коробку или другой прочный предмет для поддержки экрана.

Используйте плоский конец лопатки или палец, чтобы подключить прижимной коннектор катушки зарядки.

Используйте плоский конец лопатки или палец, чтобы подключить батарею.

Крышка разъёмов имеет два крючка, которые скользят в прорези на плате.

Положите крышку разъёмов на телефон так, чтобы крючки были немного левее своих прорезей на плате.

Пальцем прижмите крышку разъёмов вниз и вправо, пока оба крючка не войдут в свои прорези.

Используйте трёхзубый Y000 отвёртку, чтобы установить два винта длиной 1 мм, фиксирующие среднюю крышку разъёмов.

При снятии подложек на этом шаге клей окажется полностью обнажённым. Убедитесь, что ничто не касается открытого клея.

Используйте синие вкладки, чтобы снять подложки с нижнего, левого и верхнего краёв iPhone. Не снимайте подложку вдоль правого края.

Не допуская касания заднего стекла клея, держите стекло над телефоном так, чтобы получить доступ к последней подложке вдоль правого края телефона.

Используйте пинцет или пальцы, чтобы снять последнюю подложку вдоль правого края телефона.

Держите заднее стекло над телефоном и совместите его с рамкой.

Опустите стекло ровно на рамку и прижмите, пока защёлки не сработают.

Прижмите по периметру заднего стекла, чтобы защёлки полностью зафиксировались.

Для улучшения сцепления клея нагрейте края заднего стекла с помощью iOpener, фена или паяльной станции до ощущения горячего на ощупь.

Плотно прижмите по периметру заднего стекла.

Если у вас есть зажимы для стягивания экрана, используйте их для усиления соединения нового клея. Если нет — читайте дальше для других способов закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить соединение заднего стекла с рамкой, необходимо учесть выступ модуля камеры.

Если у вас есть коробка, в которой поставлялся iPhone, возьмите крышку и разместите её на ровной поверхности.

Если оригинальной коробки нет, пропустите этот шаг для альтернативного метода.

Поместите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры расположился в углублении.

Найдите предмет, близкий по размеру к iPhone, но выше боков коробки. Поставьте его на iPhone, сверху положите несколько тяжёлых предметов.

Оставьте предметы на месте минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. Идеально — оставить стопку на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага для другого способа равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Заклейте заднее стекло лентой, чтобы защитить его покрытие.

Разместите два слоя монет или аналогичных по толщине предметов на ленте вдоль краёв заднего стекла.

Равномерно распределите монеты и убедитесь, что их толщина как минимум равна выступу модуля камеры.

Накройте iPhone стопкой книг или другими тяжёлыми предметами.

Монеты могут оставить вмятину на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. Идеально — оставить стопку на ночь.

Используйте отвёртку P2 с наконечником pentalobe, чтобы установить два винта длиной 7,7 мм по обе стороны от разъёма зарядки.
