iPhone 16 Идентификатор микросхем
Эти фотографии платы сделаны на американском iPhone 16. Эта модель не имеет физического лотка для SIM, но включает аппаратные средства для поддержки mmWave 5G и спутниковой связи.
Посмотрите наш разбор iPhone 16 для получения дополнительных деталей.
Особая благодарность участнику сообщества Chunglin Chin за вклад!
Шаг 1

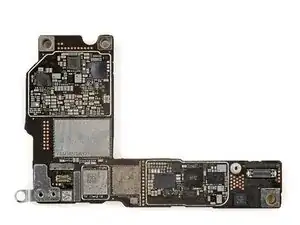

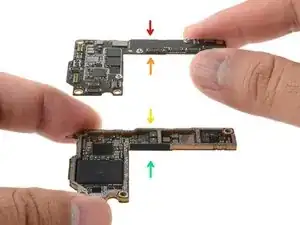

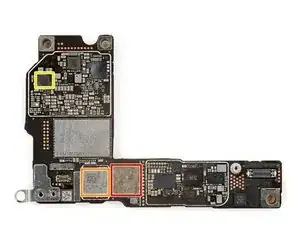

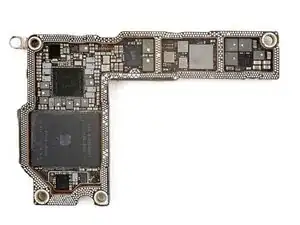

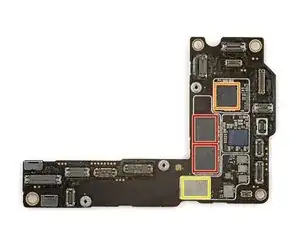

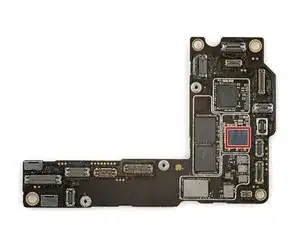

Плата iPhone 16 содержит две двусторонние печатные платы:
Шаг 2

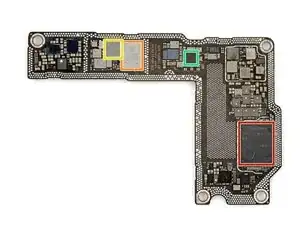

Силовая схема управления Qualcomm PMX65-000
Шаг 3
РЧ-приемопередатчик Qualcomm SDR735-001
Промежуточный частотный приемопередатчик Qualcomm SMR546-002
Фронт-энд модуль Skyworks
Шаг 4

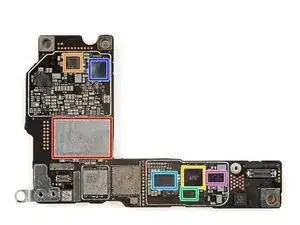

Аудиоусилитель Cirrus Logic 338S01087
Генератор тактовых импульсов Qualcomm
АЦП Analog Devices MAX11390A
Широкополосный тракер огибающей Qualcomm QET7100-001
Источник питания тракера огибающей Qorvo
DC-DC преобразователь Apple 338S00616
Шаг 5
Модем Qualcomm SDX71M-000
Фронт-энд модуль Skyworks SKY58440-11
Фронт-энд модуль Broadcom AFEM-8243
Возможно контроллер NFC от NXP Semiconductors
Шаг 6

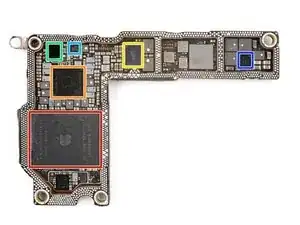

SK hynix H58G66BK8HX153 8 ГБ LPDDR5X SDRAM, расположенная поверх процессора приложений Apple APL1V08 / 339S01531 A18 с шестью ядрами, GPU и нейронным движком
Питание Apple APL109A / 338S01119
Вероятно, зарядное устройство Texas Instruments CP3200B1G0
Аудиоусилитель Cirrus Logic 338S01087
Драйвер светодиодной вспышки Texas Instruments LM3567A1
Источник питания дисплея Samsung S2DOS24
Шаг 7

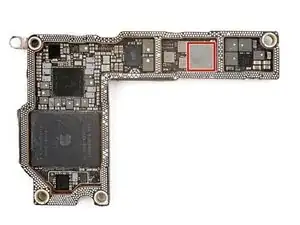

Фронт-энд модуль Broadcom AFEM-8234
Шаг 8
Память NAND Kioxia K5A3XF7346 128 ГБ
Преобразователь питания STMicroelectronics STPMIA3A426AEQ
Вероятно контроллер USB type-C от Texas Instruments SN2012027
Серийная NOR flash-память GigaDevice GD25Q80E 1 МБ
Контроллер беспроводной зарядки Broadcom BCM59367A1
Аудиокодек Cirrus Logic 338S00967
Широкополосный тракер огибающей Qualcomm QET7100-001
Шаг 9
Модуль Bluetooth и Wi‑Fi USI 339S01463
Модуль UWB от USI
Контроллер NFC NXP Semiconductors
Шаг 10

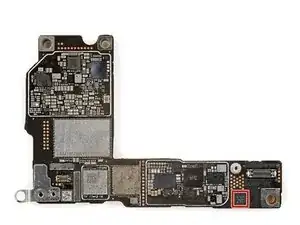

Акселерометр и гироскоп Bosch Sensortec
Шаг 11

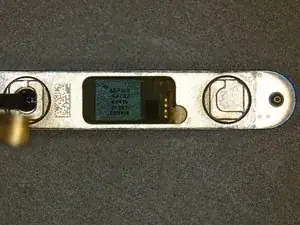

Контроллер сенсорного ввода Analog Devices AD7149-6
