Замена вибромоторчика Nokia 6086

Выключите телефон.

Проверьте, вставлена ли microSD-карта в слот за дверцей на боковой стороне. Если да, извлеките её, сначала нажав внутрь, затем вытащив наружу.

Разместите телефон так, чтобы была видна задняя сторона.

Снимите заднюю крышку батарейного отсека.

Нажмите на крышку и одновременно сдвиньте её вниз.

Вставьте инструмент для вскрытия iPod между основанием телефона и аккумулятором.

Разместите телефон так, чтобы аккумулятор не выпал из корпуса.

Аккумулятор легко и быстро извлекается из телефона.

Осторожно поднимите аккумулятор и извлеките его из телефона.

Поверните телефон так, чтобы задняя часть была обращена вперёд.

На изображении слева показано расположение пластиковых защёлок, которые крепят верхнюю крышку телефона.

На этой фотографии верхняя крышка уже снята.

Поместите инструмент для вскрытия iPod под защёлки в верхней части телефона.

Подденьте инструментом вверх.

Это отщёлкнет защёлки и освободит верхнюю часть телефона.

Повторите для левой и правой сторон.

Поместите инструмент для вскрытия iPod в верхней части нижней секции телефона (показано на рисунке).

Поднимите инструмент, чтобы отщёлкнуть клипсы.

Это освободит верхнюю заднюю панель телефона.

Повторите для левой и правой сторон.

Нажмите вверх на верхнюю заднюю крышку двумя большими пальцами.

Это снимет верхнюю заднюю крышку с телефона.

Найдите четыре винта.

Удалите винты с помощью отвертки T6 Torx.

Переверните телефон.

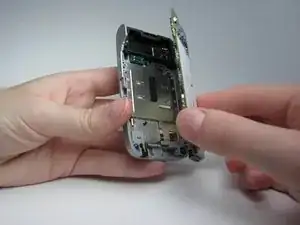

Аккуратно разъедините корпус телефона.

Начните снизу телефона и тяните наружу.

По середине каждой стороны есть пластиковые защёлки. Они должны отщёлкнуть при натяжении.

Будьте осторожны, телефон разделится на две части.

Теперь телефон должен быть разделён на две части.

1) Плата и задняя крышка

2) Клавиатура и остальная часть телефона

Извлеките плату из нижнего корпуса.

Плата должна быть полностью отделена от телефона.

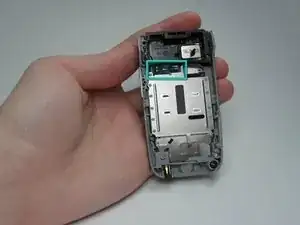

Туркуазовый вибромоторчик теперь должен быть виден.

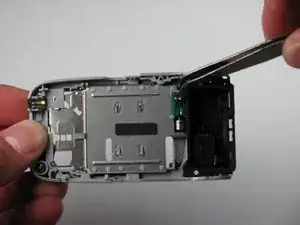

Поместите пинцет у основания вибромоторчика.

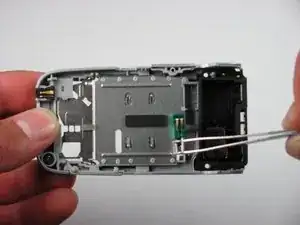

Сожмите пинцет и одновременно подтяните вверх, чтобы извлечь вибромоторчик.

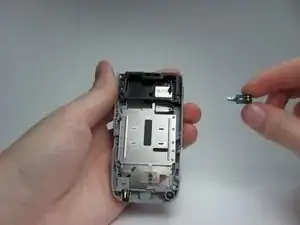

Вибромоторчик должен быть отделён от телефона.
