Замена платы (логической платы) Nokia 6086

Выключите телефон.

Проверьте, есть ли microSD-карта в слоте за крышкой на боковой стороне. Если есть, выньте её, сначала нажав на неё внутрь, затем вытащив наружу.

Разместите телефон так, чтобы была видна задняя сторона.

Снимите заднюю крышку батарейного отсека.

Нажмите на крышку и одновременно сдвиньте её вниз.

Вставьте приспособление для вскрытия iPod между основанием телефона и батареей.

Разместите телефон так, чтобы батарея не выпала из телефона.

Батарея вынимается из телефона быстро и легко.

Осторожно извлеките батарею из телефона.

Поверните телефон так, чтобы его задняя сторона была направлена вперёд.

На изображении слева показано расположение пластиковых защёлок, которые крепят верхнюю крышку телефона.

На этой фотографии верхняя крышка уже снята.

Поместите приспособление для вскрытия iPod под защёлки в верхней части телефона.

Подвигайте приспособление для вскрытия iPod вверх.

Это отщёлкнёт защёлки и освободит верхнюю часть телефона.

Повторите с левой и правой сторон.

Поместите приспособление для вскрытия iPod в верхней зоне нижней части телефона (показано на изображении).

Поднимите приспособление, чтобы отщёлкнуть зажимы.

Это освободит верхнюю заднюю крышку телефона.

Повторите с левой и правой сторон.

Надавите вверх на верхнюю заднюю крышку двумя большими пальцами.

Это снимет верхнюю заднюю крышку с телефона.

Найдите четыре винта.

Удалите винты с помощью отвёртки Torx T6.

Переверните телефон.

Аккуратно раздвиньте корпус телефона.

Начните с нижней части телефона и потяните наружу.

По центру каждой стороны есть пластиковые защёлки. Они должны отщёлкнуться по мере того, как вы тянете.

Будьте осторожны, телефон разделится на две секции.

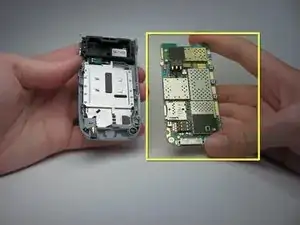

Теперь телефон должен быть разделён на две части.

1) Логическая плата и задняя крышка

2) Клавиатура и остальная часть телефона

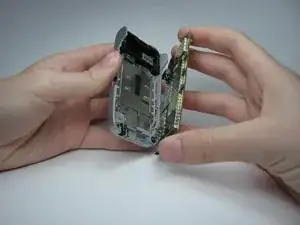

Снимите логическую плату с задней крышки телефона.
