Замена разъёма для наушников Nokia 6086

Выключите телефон.

Проверьте, есть ли в слоте за дверцей на боковой стороне microSD-карта. Если да, извлеките её — сначала нажмите, затем вытяните.

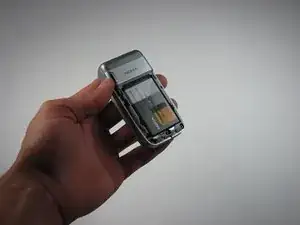

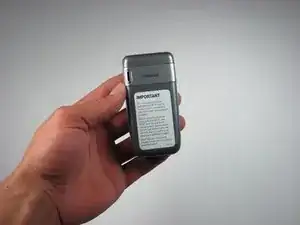

Разместите телефон так, чтобы была видна задняя сторона.

Снимите заднюю крышку аккумулятора.

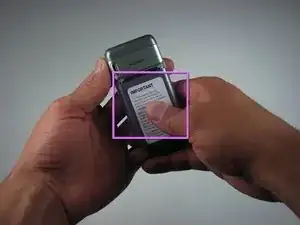

Нажмите на крышку и одновременно сдвиньте её вниз.

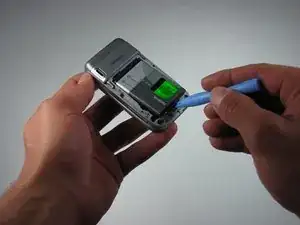

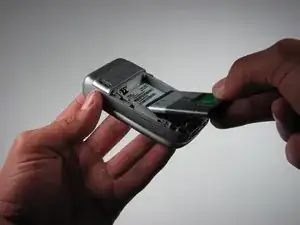

Вставьте инструмент для вскрытия iPod между основанием телефона и аккумулятором.

Разместите телефон так, чтобы аккумулятор не выпал из телефона.

Аккумулятор легко и быстро выходит из телефона.

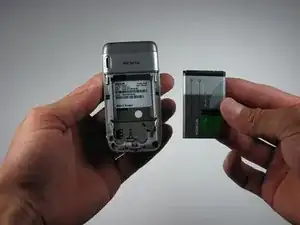

Осторожно извлеките аккумулятор из телефона.

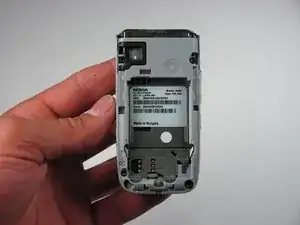

Поверните телефон так, чтобы задняя часть была направлена вперёд.

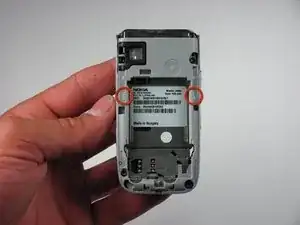

На картинке слева показано расположение пластиковых защёлок, прикрепляющих верхнюю крышку телефона.

На этой фотографии верхняя крышка уже снята.

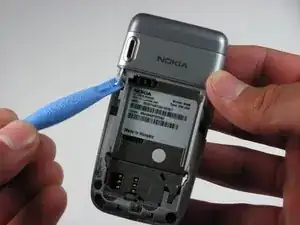

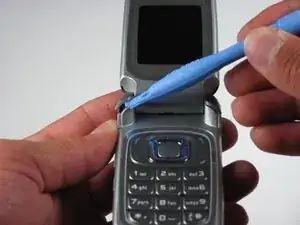

Поместите инструмент для вскрытия iPod под защёлки в верхней части телефона.

Поднимите инструмент для вскрытия iPod вверх.

Это выдавит защёлки и освободит верхнюю часть телефона.

Повторите с левой и правой стороны.

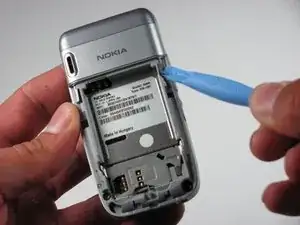

Поместите инструмент для вскрытия iPod в верхней части нижней секции телефона (показано на изображении).

Подденьте инструментом, чтобы отщёлкнуть зажимы.

Это освободит верхнюю заднюю панель телефона.

Повторите с левой и правой стороны.

Надавите вверх на верхнюю заднюю крышку двумя большими пальцами.

Это снимет верхнюю заднюю крышку с телефона.

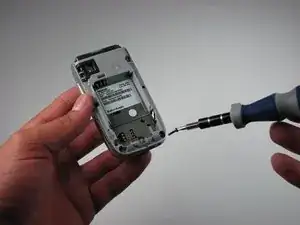

Найдите четыре винта.

Удалите винты с помощью отвертки Torx T6.

Переверните телефон.

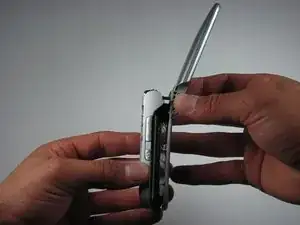

Осторожно разъедините корпус телефона.

Начните снизу телефона и потяните наружу.

По середине каждой стороны находятся пластиковые защёлки. Они должны отщёлкнуться при разъединении.

Будьте осторожны, телефон разделится на две части.

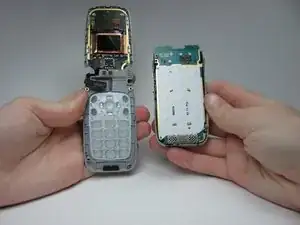

Теперь телефон должен быть разделён на две части.

1) Плата и задняя крышка

2) Клавиатура и остальная часть телефона

Разверните телефон так, чтобы задняя секция была направлена вперёд.

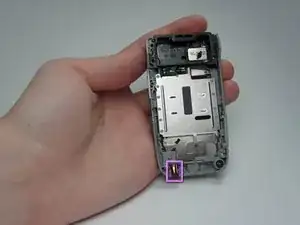

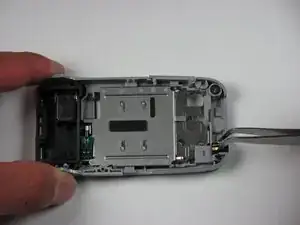

Найдите чёрный разъём для наушников внизу телефона.

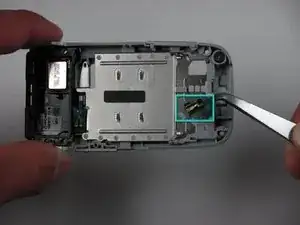

Зафиксируйте разъём для наушников пинцетом.

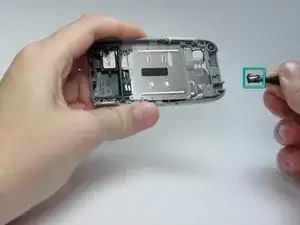

Вытяните разъём для наушников из телефона с помощью пинцета.

Разъём для наушников должен быть полностью отсоединён от телефона.
