Замена клавиатуры Nokia 6102i

Удерживайте кнопку в нижней части задней стенки телефона и сдвиньте заднюю панель вниз, чтобы снять крышку.

Примечание: Изображения справа могут быть увеличены при наведении.

Поднимите аккумулятор изнутри телефона.

Убедитесь, что поднимаете аккумулятор снизу, как показано.

С помощью отвертки T-6 с головкой .208 удалите два винта в нижней части отсека для аккумулятора.

Используйте пластиковый инструмент для открытия, чтобы снять серебряную крышку с антенны.

Крышка может не сойти с первого раза. Возможно, потребуется приподнять её в разных местах вокруг верхней части.

Удалите два вновь открывшихся винта размером .208 дюймов в верхней части с помощью отвертки T-6.

ПРЕДУПРЕЖДЕНИЕ: Будьте осторожны при снятии и обращении с платой, так как она очень хрупкая.

Осторожно используйте пластиковый инструмент для отделения заднего серебряного корпуса от передней части телефона. Это может потребовать силы.

Отключите плату от маленького оранжевого чипа.

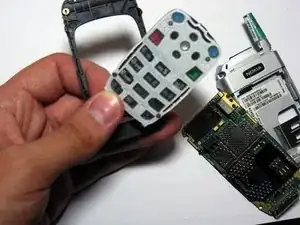

Извлеките клавиатуру из рамки.

После удаления платы клавиатура может быть легко извлечена из рамки с минимальным усилием.

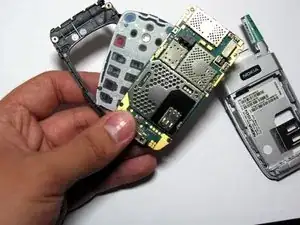

На картинке показаны три слоя: рамка, клавиатура и плата.
