Замена динамика Nokia 6085h
Плохо слышите звук на Nokia 6085h? Не переживайте — вы в нужном месте!
Динамик отвечает за весь слышимый звук устройства. Со временем он может выйти из строя из‑за скопления пыли, попадания воды или естественного износа. Перед началом ремонта убедитесь, что проблема не вызвана настройками программного обеспечения или мусором в решётке динамика.
Этот ремонт требует полного вскрытия устройства и предполагает снятие батареи, обоих дисплейных модулей и основной платы для доступа к динамику. В процессе придётся аккуратно отвести и отключить несколько тонких шлейфов и элементы на клеевой основе.
Перед началом убедитесь, что устройство выключено и батарея извлечена. Используйте инструменты, защищённые от статического электричества, чтобы избежать электростатического повреждения. Обращайтесь со шлейфами бережно, чтобы не порвать их.
Пайка не требуется, но понадобится умеренная точность и терпение при работе с внутренними компонентами. Вскоре ваш телефон снова будет воспроизводить музыку, звонить и работать как раньше!
Шаг 1

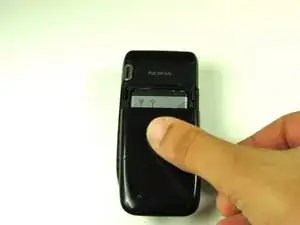

Переверните телефон так, чтобы кверху была задняя панель.
Надавив большим пальцем на заднюю крышку, сдвиньте крышку, чтобы снять её с телефона.
Шаг 2

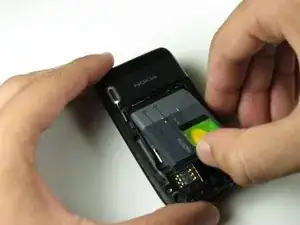

Извлеките батарею телефона.
Шаг 3

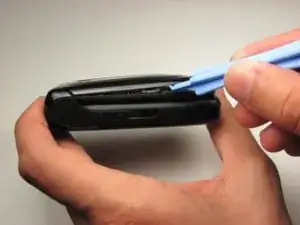

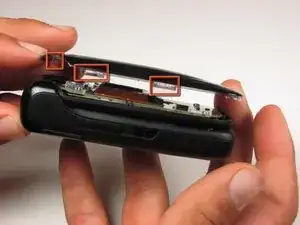

Держа телефон закрытым, проведите пластиковым медиатором вдоль стыка верхней половины телефона.
Убедитесь, что вы отщёлкнули все пять фиксаторов, прежде чем переходить к следующему шагу.
По два фиксатора расположены с каждой стороны телефона и один — вверху.
Шаг 4

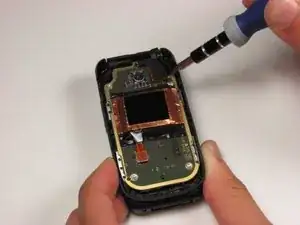

Снимите четыре винта 3,2 мм с передней панели, используя отвертку Torx T6.
Четвёртый винт расположен под перегибом ленточного шлейфа.
Шаг 5

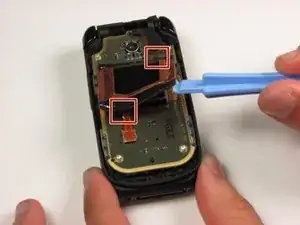

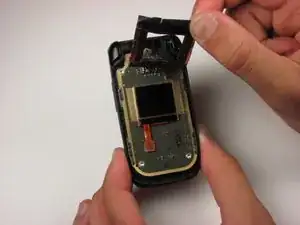

Начиная с нижнего правого угла, медленно приподнимите ленту, которая фиксирует передний ЖК‑экран и шлейфы.
Будьте осторожны вокруг двух ленточных шлейфов, прикреплённых к ленте. Эти шлейфы хрупкие.
Отведите ленту от платы.
Шаг 6

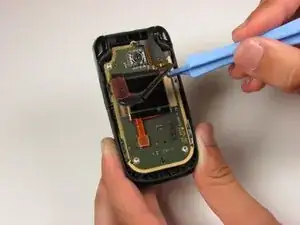

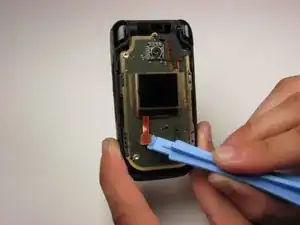

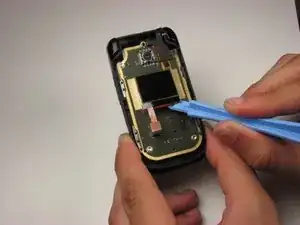

Используя пластиковый медиатор, приподнимите соединение ленточного шлейфа под передним ЖК‑экраном.
Шаг 7

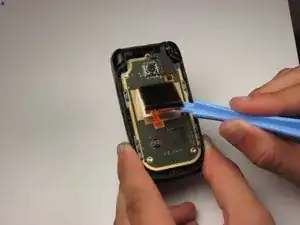

Пластиковым медиатором медленно подденьте ЖК‑дисплей снизу, освобождая его от клея, который держит его на плате.
Шаг 8

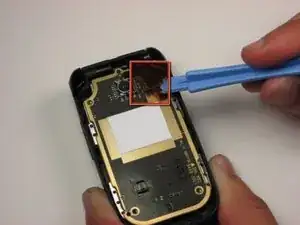

Найдите соединение ленточного шлейфа в правом верхнем углу платы.
Используя пластиковый медиатор, отведите шлейф от платы.
Действуйте аккуратно и не порвите ленточный шлейф.
Шаг 9

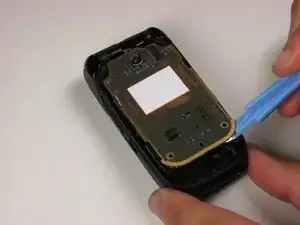

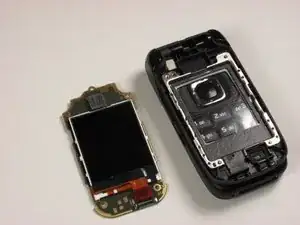

Пластиковым медиатором медленно снимайте плату с опор, фиксирующих её на рамке.
Переверните плату, чтобы открыть основной дисплей.
Шаг 10

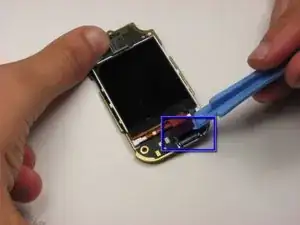

Найдите ленточный шлейф основного дисплея внизу платы.
Медленно отведите разъём шлейфа из его гнезда с помощью пластикового медиатора.
Шаг 11

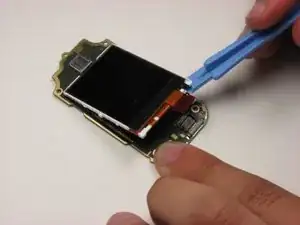

Медленно подденьте пластиковым медиатором нижнюю часть основного дисплея.

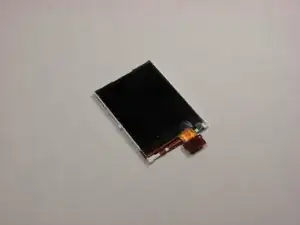

Отделите дисплей от клея, отрывая его от платы.
Шаг 12
Используя инструмент для вскрытия корпуса, аккуратно подденьте динамик в нижнем углу, сдвигая его справа налево, пока он не выйдет из посадочного места.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
