Замена трекбола Nexus One

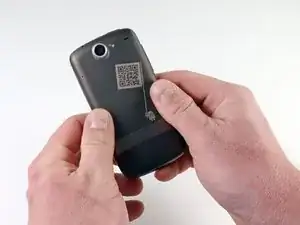

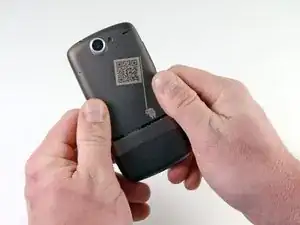

Используя два пальца, потяните заднюю крышку вверх.

Задняя крышка сдвигается вверх и снимается.

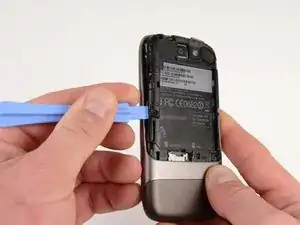

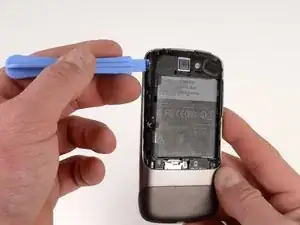

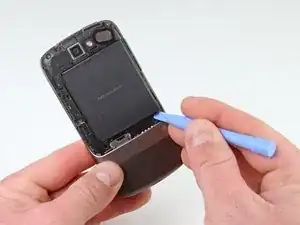

Используя пластиковое приспособление, подденьте левый нижний угол аккумулятора вверх.

Вытяните аккумулятор вверх и извлеките его.

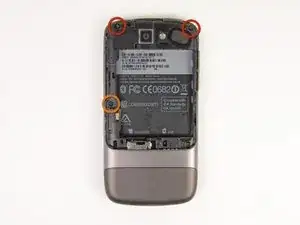

Выкрутите два винта Torx T5.

Выкрутите один винт Philips #00.

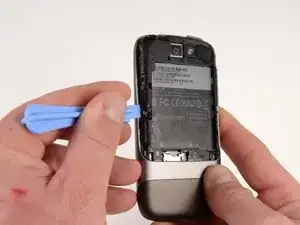

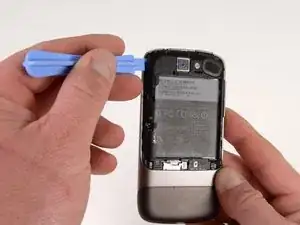

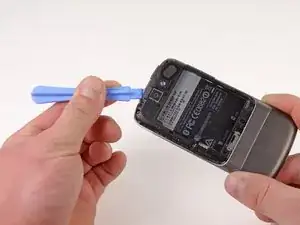

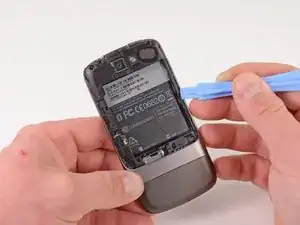

Используя пластиковое приспособление, подденьте вверх корпус аккумулятора.

Надавите вниз на приспособление, чтобы отсоединить пластиковую защелку.

Подденьте левую верхнюю защелку корпуса аккумулятора.

Подденьте верхнюю защелку корпуса аккумулятора.

Подденьте защелку на правой стороне корпуса аккумулятора.

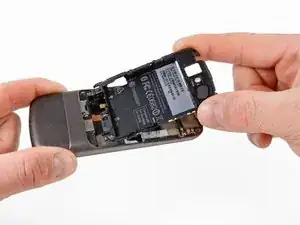

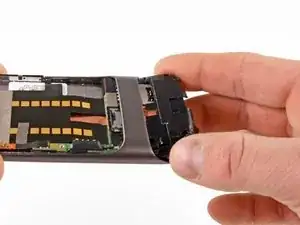

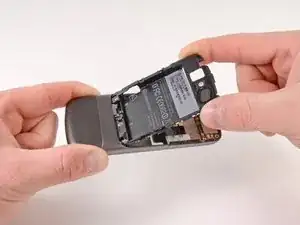

Поднимите корпус аккумулятора вверх.

Выдвиньте корпус аккумулятора, чтобы извлечь его.

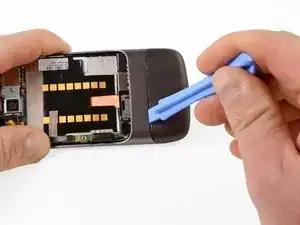

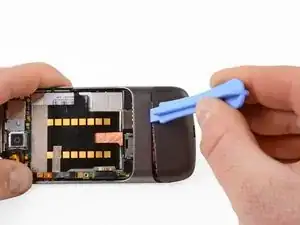

Вставьте лезвие пластикового приспособления в зазор между корпусом и нижней крышкой.

Немного проверните приспособление — нижняя крышка отсоединится с этой стороны.

Повторите с другой стороны шва.

Нижняя крышка снимется.

Выкрутите один винт T5 Torx.

Выкрутите один винт #00 Philips.

Поднимите конец корпуса антенны и сдвиньте его наружу.

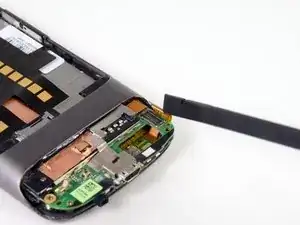

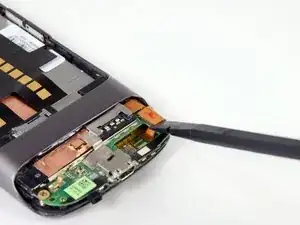

Используя лопатку, подденьте вверх разъём второго микрофона.

Поднимите вверх ленточный кабель — лента отойдёт от ленточного кабеля основной платы.

Подденьте вверх антенный кабель.

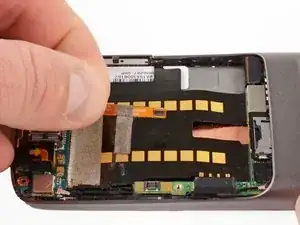

Осторожно поднимите плату микрофона, чтобы отклеить ленту от телефона.

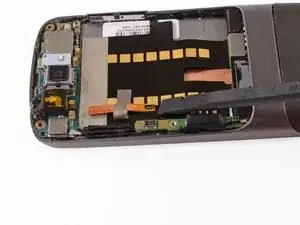

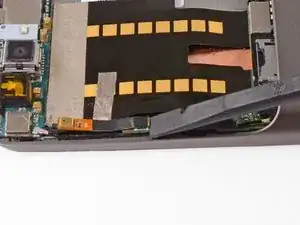

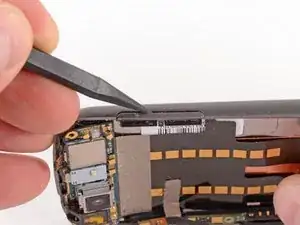

Вставьте лопатку под разъём.

Поднимите лопатку и проверните, чтобы отсоединить разъём.

Повторите для следующего разъёма.

Нажмите на порт USB, чтобы открыть чёрный разъём.

Используйте лопатку, чтобы поддеть разъём вверх.

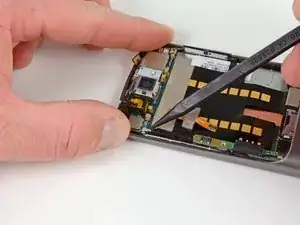

Поместите лопатку под антенный разъём.

Подденьте разъём строго вверх.

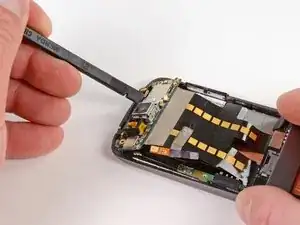

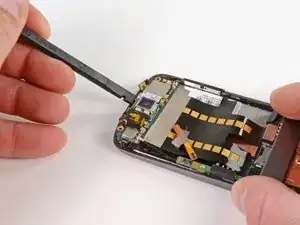

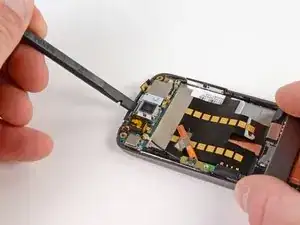

Вставьте лопатку в защёлку над камерой.

Сдвиньте вверх, пока плата не отсоединится от корпуса.

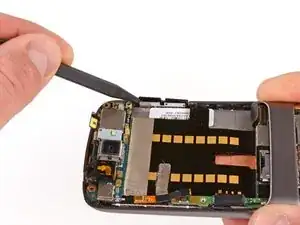

Вставьте острый конец лопатки в зазор под сборкой кнопки.

Покачивайте концом лопатки в сторону от кнопки.

Сборка кнопки находится под напряжением и может вылететь.

Вставьте острый конец лопатки в основание боковой платы кнопки.

Поднимите её вверх — плата отсоединится от корпуса.

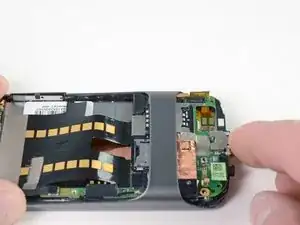

Нажмите на нижнюю материнскую плату, пока она не проскользнёт под опорой корпуса.

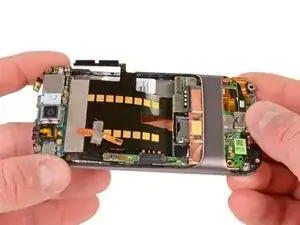

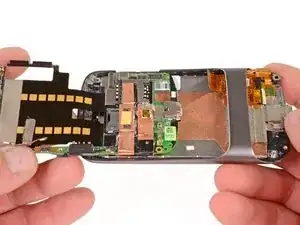

Сборка материнской платы извлекается как единое целое.

Сохраните маленькую чёрную резиновую прямоугольную направляющую под материнской платой, чтобы использовать её снова над микрофоном.

Выкрутите три винта #00 Philips из корпуса трекбола.

Используя лопатку, подденьте вверх корпус трекбола, чтобы открыть сборку трекбола.

Шаровой трекбол выталкивается с внешней стороны телефона.

Блок трекбола устанавливается только одним способом. Металлическая пластина под шаром должна быть шарнирно закреплена ближе к нижней части телефона. (РЕДАКТИРОВАТЬ ПОВТОРНО)
