Замена экрана Nexus One

Используя два пальца, подтолкните заднюю крышку вверх.

Задняя крышка сдвигается вверх и снимается.

Используя пластиковые монтажные инструменты, приподнимите левый нижний угол аккумулятора.

Поднимите аккумулятор и извлеките его.

Снимите два винта Torx T5.

Снимите один винт Philips #00.

Используя пластиковый монтажный инструмент, отоприте корпус аккумулятора вверх.

Опустите инструмент, отстегивая пластиковую защёлку.

Отоприте верхнюю левую защёлку корпуса аккумулятора.

Отоприте верхнюю защёлку корпуса аккумулятора.

Отоприте правую боковую защёлку корпуса аккумулятора.

Поднимите корпус аккумулятора.

Сдвиньте корпус аккумулятора в сторону, чтобы вынуть его.

Используя пластиковый монтажный инструмент, вставьте лопатку в зазор между корпусом и нижней крышкой.

Немного поверните инструмент — нижняя крышка отстегнётся с этой стороны.

Повторите с другой стороны шва.

Нижняя крышка соскользнёт.

Снимите один винт T5 Torx.

Снимите один винт #00 Philips.

Поднимите конец антенны и сдвиньте её наружу.

Подденьте антенный кабель вверх.

Осторожно потяните плату микрофона вверх, чтобы освободить ленту от телефона.

Вставьте лопатку под разъём.

Подожмите лопатку вверх и поверните, чтобы отсоединить разъём.

Повторите для следующего разъёма.

Нажмите на порт USB, чтобы обнажить чёрный разъём.

Используйте лопатку, чтобы поддеть разъём вверх.

Поместите лопатку под антенный разъём.

Подденьте разъём вертикально вверх.

Вставьте лопатку в защёлку над камерой.

Сдвиньте вверх, пока плата не оторвётся от корпуса.

Нажмите заострённым концом лопатки в зазор под узлом кнопок.

Пошевелите кончик лопатки в направлении наружной стороны кнопки.

Узел кнопок находится под напряжением и может выстрелить.

Вставьте заострённый конец лопатки в основание боковой платы кнопок.

Поднимите — плата отключится от корпуса.

Нажмите на нижнюю материнскую плату, пока она не сдвинется под опору корпуса.

Сборка материнской платы выходит целиком.

Сохраните маленькую чёрную резиновую прямоугольную направляющую звука под материнской платой, чтобы затем установить её поверх микрофона.

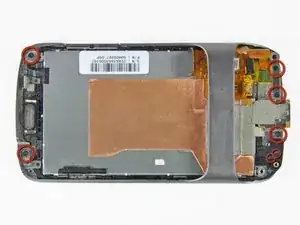

Снимите семь винтов #00 Philips.

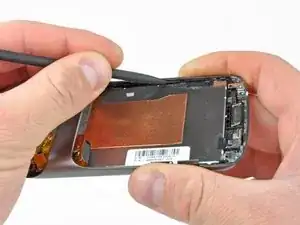

Используйте лопатку, чтобы отщёлкнуть 3 защёлки, удерживающие экран.

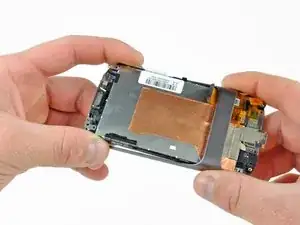

Поднимите экран, чтобы он выскользнул из корпуса.

Обязательно отлейте соединитель оцифровщика от задней стороны ЖК-экрана.
