Замена стекла Nexus One

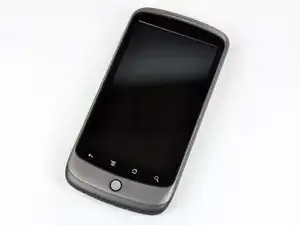

Nexus One, изготовленный HTC, — это новейший и лучший Android-телефон. Он оснащён:

1 ГГц процессором Qualcomm (QCOM) Snapdragon.

3,7" широкоформатным WVGA AMOLED-дисплеем с разрешением 480×800.

5 МП цифровой камерой с LED-вспышкой, которая также записывает видео в формате .mp4.

Беспроводной связью 802.11n для случаев, когда нельзя положиться на 3G.

7 часов разговора в 3G от съёмного литий-ионного аккумулятора 3,7 В, 1400 мА·ч.

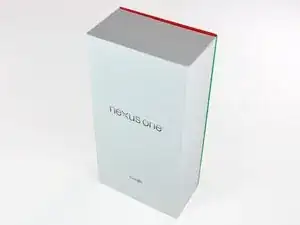

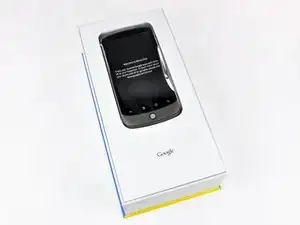

Цветовая схема коробки отчасти напоминает Google.

Продавать приложения на прозрачной пластиковой защитной плёнке? Похоже, магазин приложений действительно так отчаянно нуждается в этом.

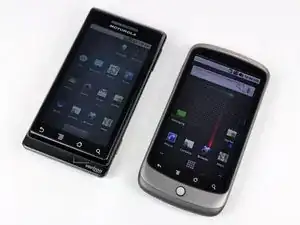

Droid, познакомься с Nexus One. Кто-нибудь ещё видит переход от Терминатора к T-1000?

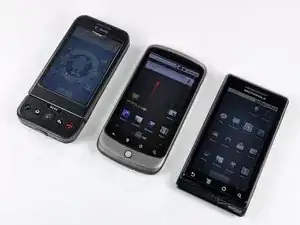

Android-семья iFixit. Дарвин бы согласился, что прогресс налицо.

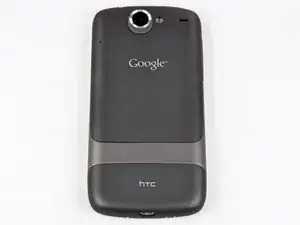

Невероятно простая задача снятия пластиковой задней крышки даёт доступ к съёмному аккумулятору. Эй, Apple, берите на заметку!

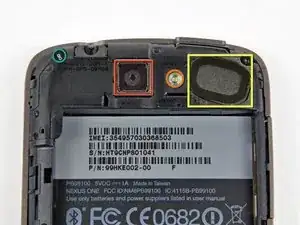

Внутри отсека для аккумулятора видны:

Объектив 5 МП камеры

Элемент LED-вспышки

Внешний динамик

Гарантийная наклейка VOID

Гарантия = VOID. Возврата нет.

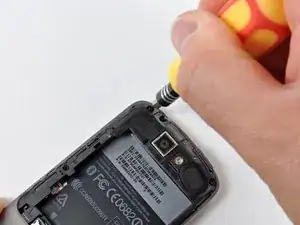

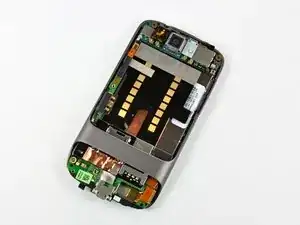

Телефон очень аккуратно собран. После удаления трёх винтов и поддевания пластиковой монтажной лопаткой лоток аккумулятора легко вынимается.

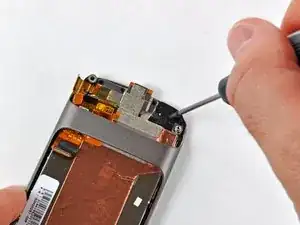

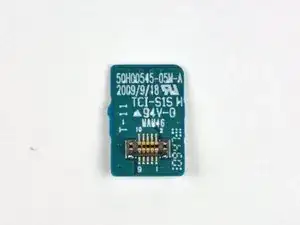

Верхняя плата удерживается ещё одним винтом с крестообразной шлицей.

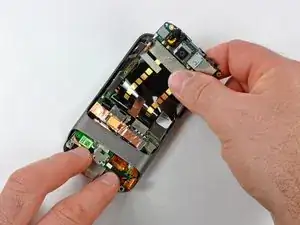

После удаления винта проведите верхнюю плату мимо двух металлических зажимов, удерживающих её, и поднимите её из корпуса телефона.

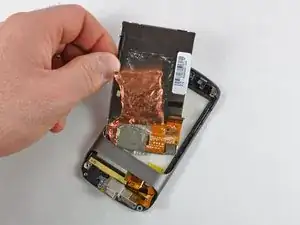

Большой участок чёрной фольги — это соединение данных между двумя основными платами.

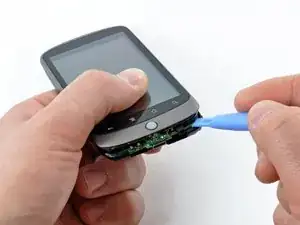

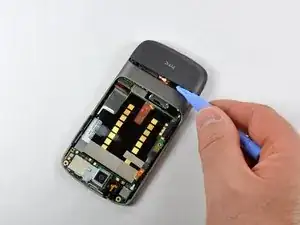

После нескольких попыток с инструментами разрушения мы выяснили, что нижняя крышка просто отщёлкивается пластиковой монтажной лопаткой.

Угадайте что? Мы нашли ещё винты.

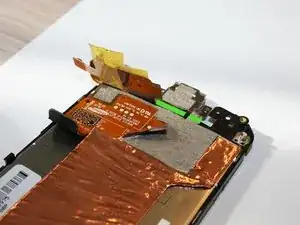

В этом телефоне используются многочисленные фольговые антенны, прикреплённые к нескольким пластиковым внутренним рамам.

Небольшим поддеванием пластиковой лопатки мы обнаружили, что чёрная пластиковая рамка слегка охватывает нижнюю часть платы логики.

И вот так пластиковая рамка отщёлкивается, обнажив нижнюю плату логики.

Внутри телефон довольно цветной. У нас есть оранжевые, зелёные, жёлтые, тёмно-серые детали и всякая забавная электронная начинка!

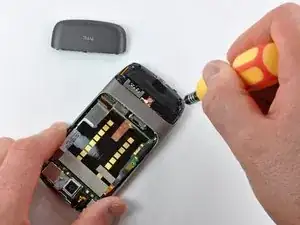

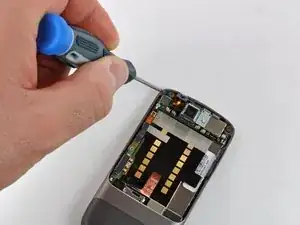

Нам пришлось открутить ещё один винт с крестообразной шлицей.

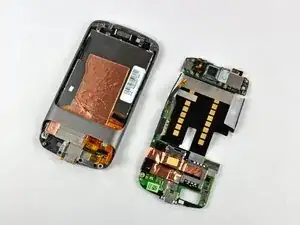

После этого сборка платы логики медленно, но верно выскользнула из корпуса телефона.

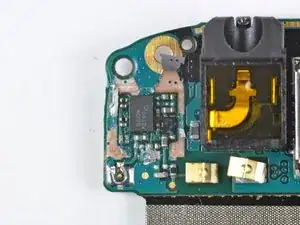

Камера и разъём для наушников припаяны непосредственно к основной плате.

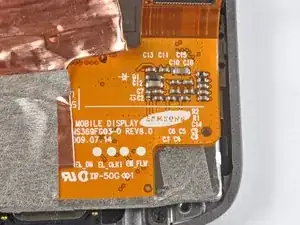

Nexus оснащён 3,7‑дюймовым (по диагонали) широкоформатным сенсорным WVGA AMOLED-дисплеем.

Это второе устройство, которое мы разбирали с OLED-экраном. В сентябре мы разбирали Zune HD, который также имел OLED-дисплей производства Samsung.

Дисплей Nexus имеет разрешение 480 × 800. Это немного меньше, чем у Motorola Droid (480 × 854), но значительно больше, чем у iPhone 3GS (320 × 480).

Здесь, по-видимому, контроллер сенсорного экрана Synaptics (SYNA).

На микросхеме маркировка T1007A, 2 0927, AMP08P. Она управляет ёмкостным сенсором ClearPad серии 2000 с поддержкой двойного касания, используемым в этом телефоне.

Нам не удалось найти подробной информации об этой микросхеме. Если у вас есть данные, сообщите нам!

Список микросхем, которые мы идентифицировали до сих пор:

Samsung 943 KA100O015M-AJTT

Skyworks (SWKS) SKY77336 усилитель мощности для GSM (маркировка SKY77336-21 3888833 1P 0940 MX)

Qualcomm (QCOM) PM7540 управление питанием (маркировка PM7540 AH43510 C4944001)

Интегрированный контроллер питания TI (TXN) TPS65023 (маркировка TPS65023 TI 9AJ P675 G4)

Qualcomm (QCOM) выглядит главным победителем в Nexus. Мы уже нашли по крайней мере три их микросхемы.

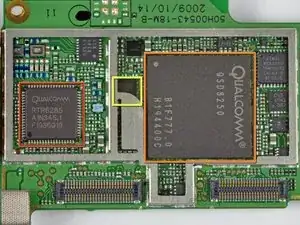

Слева — радиочастотный приёмопередатчик RTR6285.

Большая микросхема справа — центр устройства Nexus. Это Qualcomm (QCOM) QSD8250 «Snapdragon» 1 ГГц ARM-процессор.

Маленькая микросхема между двумя Qualcomm — голосовой процессор Audience A1026 с функцией подавления фонового шума.

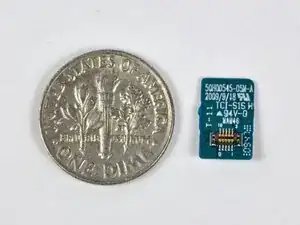

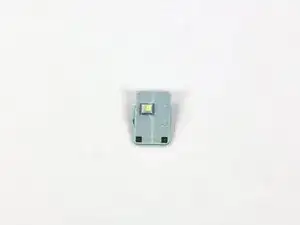

Что у нас здесь?

Это не самолёт, не птица, нет... он меньше цента? Что это?

Это светодиодная вспышка.

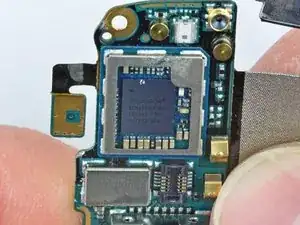

Bluetooth и беспроводная связь 802.11n реализованы с помощью микросхемы Broadcom (BRCM) BCM4329.

Поддержка 802.11n даёт Nexus преимущество над iPhone 3GS, который поддерживает только 802.11g. Микросхема Broadcom в Nexus такая же, какую мы нашли в новом (3‑м поколении) iPod touch.

На корпусе маркировка BCM4329EKUBG CD0942 P21 937322 SEA

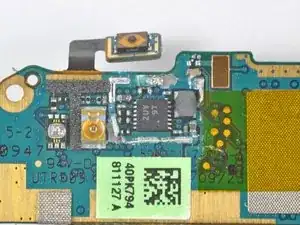

Ещё три микросхемы.

К сожалению, они располагались под припаянными экранами ЭМИ. Ради науки и любителей техники нам пришлось приложить немного силы, чтобы снять эти крышки.

Состояние Nexus One после разборки стало весьма сомнительным. До этого шага мы были уверены в его работоспособности, но теперь — нет...

Вот и всё, друзья...

Надеемся, наша криптонитовая атака не оказалась фатальной для «суперфона» Nexus One.

Выньте модуль дисплея с защитным стеклом из корпуса. Видно справа: OLED-дисплей, стекло и его рамка всё ещё соединены.

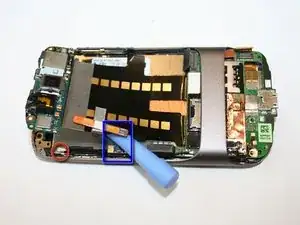

Чтобы разделить дисплей, нам нужно разрезать серую ткань в указанных местах

Отключите шлейф (показан в синем прямоугольнике)

Отключите чёрный провод (показан в красном круге)

Отключите ещё три разъёма (не отмечены)

Отделите OLED-дисплей (на этом фото не показан)

Отделите стекло от рамки. Оно приклеено, поэтому потребуется небольшая сила

Есть одна деталь, соединённая со стеклом и продетая через отверстие в рамке — не разрезайте и не рвите её, а распустите/вытащите из отверстия!

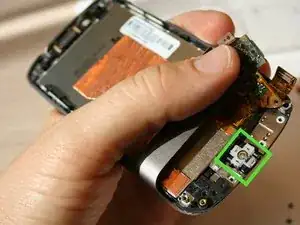

Установите трекбол на место: четыре стороны не одинаковы, одна отличается. Пусть эта сторона будет обращена наружу
