Замена лотка SIM-карты Nexus One

Потяните вверх заднюю крышку двумя пальцами.

Задняя крышка сдвигается вверх и снимается.

Воспользовавшись пластиковым инструментом для вскрытия, подденьте левый нижний угол аккумулятора и приподнимите его.

Вытяните аккумулятор вверх и извлеките его.

Снимите два винта Torx T5.

Снимите один винт Philips #00.

Пластиковым инструментом подденьте корпус аккумулятора и приподнимите его вверх.

Нажмите инструментом вниз, чтобы разъединить пластиковую защёлку.

Подденьте защёлку в верхнем левом углу корпуса аккумулятора, чтобы открыть её.

Подденьте верхнюю защёлку корпуса аккумулятора.

Подденьте защёлку с правой стороны корпуса аккумулятора.

Потяните корпус аккумулятора вверх.

Сдвиньте корпус аккумулятора и снимите его.

Вставьте лезвие пластикового инструмента для вскрытия в зазор между корпусом и нижней крышкой.

Немного поверните инструмент — нижняя крышка отсоединится с этой стороны.

Повторите то же самое с другой стороны шва.

Нижняя крышка сдвинется и снимется.

Снимите один винт T5 Torx.

Снимите один винт #00 Philips.

Приподнимите конец корпуса антенны и выдвиньте его наружу.

Вставьте лопатку под разъём.

Подтолкните лопатку вверх и поверните, чтобы освободить разъём.

Повторите для следующего разъёма.

Нажмите на порт USB, чтобы открыть чёрный разъём.

Воспользуйтесь лопаткой, чтобы поддеть разъём вверх.

Поместите лопатку под антенный разъём.

Подденьте разъём строго вверх.

Вставьте лопатку в защёлку выше камеры.

Сдвиньте вверх до тех пор, пока плата не отсоединится от корпуса.

Вставьте острый конец лопатки в пространство под блоком кнопок.

Раскачивайте конец лопатки в сторону внешнего края кнопки.

Блок кнопок находится под напряжением и может выскочить.

Вставьте острый конец лопатки в основание боковой платы кнопки.

Приподнимите — плата отсоединится от корпуса.

Нажмите на нижнюю материнскую плату, пока она не сдвинется под опору корпуса.

Материнская плата извлекается как единое целое.

Сохраните небольшой чёрный резиновый прямоугольный направляющий звуковой элемент под материнской платой, чтобы установить его обратно над микрофоном.

Воспользовавшись лопаткой, приподнимите синий разъём.

Также поднимите чёрный разъём с помощью лопатки.

Отсоедините верхнюю материнскую плату от нижней.

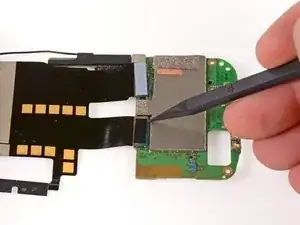

Воспользуйтесь лопаткой, чтобы отсоединить разъём лотка SIM-карты от материнской платы.

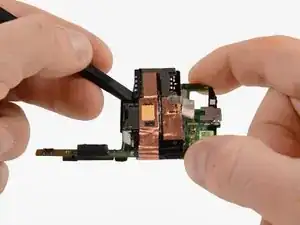

Воспользуйтесь лопаткой, чтобы поднять плату лотка SIM-карты с материнской платы.

Лоток SIM-карты поворачивается вверх, он всё ещё соединён медной лентой.

добавьте изображение, на котором лоток SIM-карты перевёрнут в сторону, чтобы завершить инструкцию.
