Замена материнской платы JIAYU F1

Выключите телефон, удерживая кнопку питания, расположенную на верхней части телефона.

Найдите небольшую выемку в нижнем правом углу телефона и вскройте заднюю крышку телефона, используя ноготь или небольшой пластиковый инструмент для открытия.

Осторожно полностью снимите заднюю крышку с телефона.

Вставьте ноготь или маленький пластиковый инструмент в углубление в нижней части аккумулятора и поднимите вверх.

Удалите аккумулятор из телефона.

При замене аккумулятора совместите медные контакты в верхнем правом углу аккумулятора с соответствующими контактами в отсеке для аккумулятора.

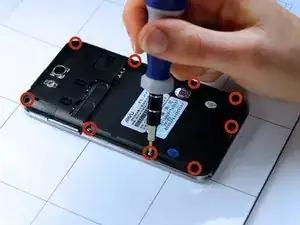

Уложите телефон экраном вниз и удалите девять винтов Phillips #00 длиной 3 мм из центральной рамки.

Осторожно проведите пластиковым инструментом вдоль левой и правой боковых сторон телефона, чтобы отделить черную центральную рамку от серебристого корпуса дисплея.

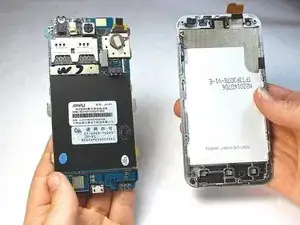

Аккуратно удалите центральную рамку из корпуса дисплея, поднимая её и отдаляя от телефона.

Материнская плата расположена между экраном/корпусом дисплея и центральной рамкой. Снятие экрана не требуется для доступа к материнской плате.

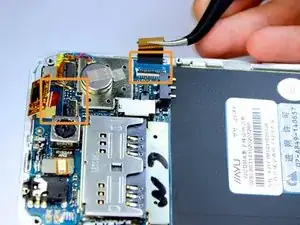

С помощью пинцета удалите защитные наклейки с разъемов.

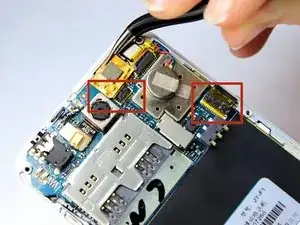

С помощью пинцета или лопатки осторожно извлеките указанные разъемы из их портов на материнской плате.

Найдите два белых зажима вдоль края телефона, которые удерживают материнскую плату на месте.

Используя палец или пластиковый инструмент для открытия, отведите зажимы от материнской платы и удерживайте их в от

Перевод руководства с ifixit.com
