Замена TEL порта Panasonic KX-TGE233
TEL порт — это место, куда подключается TEL кабель на устройстве. Если вы следовали симптомам, указанным в нашем руководстве по устранению неполадок, и определили, что проблема в TEL порте, вам нужно будет следовать этому руководству, чтобы добраться до него и заменить его. Перед началом данного руководства убедитесь, что у вас есть доступ к отвертке Philips размера #0 и паяльнику. Оба инструмента понадобятся для открытия устройства и замены компонента.
Шаг 1
Чтобы починить этот компонент, нам нужно будет работать с главной док-станцией. Это та, что с автоответчиком и TEL линией.
Шаг 2
Для начала нам нужно работать с объектами на дне устройства, поэтому начните с переворачивания устройства.
Шаг 3
Чтобы открыть главную док-станцию, вам нужно удалить четыре шурупа Philips #0 длиной 11 мм.
Шаг 4
После удаления шурупов вы можете использовать лопатку для помощи в снятии задней крышки с устройства.
Использование лопатки для вскрытия задней крышки может сломать инструмент!
Шаг 5
После снятия задней крышки мы получили прямой доступ ко всем остальным компонентам главной док-станции.
Шаг 6
Для упрощения доступа к проводам вы можете легко убрать TEL порт с места установки в устройстве.
Шаг 7

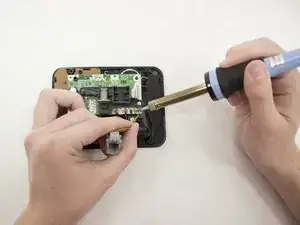

Используйте паяльник для ослабления припоя на контактных точках.
Для советов по пайке используйте следующее руководство: Техника: Как паять и разпаять соединения
Шаг 8
С этого момента вы можете удалить неисправный порт из устройства. Если этап пайки выполнен успешно, это должно потребовать минимальных усилий.
Заключение
Чтобы снова собрать устройство, следуйте этим инструкциям в обратном порядке.
