Замена разъема питания Panasonic KX-TGE233
Это руководство по замене разъема питания основной зарядной базы устройства. Если вы выполнили диагностику неисправности этого устройства и определили, что именно она является причиной проблемы, вам подойдет это руководство. Однако убедитесь, что проблема действительно в разъеме питания, поскольку данная замена не является простой и потребует пайки.
Шаг 1
Для ремонта этого компонента необходимо работать с основной станцией-доком. Это та, в которой находится автоответчик и телефонная линия TEL.
Шаг 2
Начать нужно с работы с элементами на нижней части устройства, поэтому сначала переверните его.
Шаг 3
Чтобы открыть основную станцию-док, необходимо удалить четыре винта Phillips #0 длиной 11 мм.
Шаг 4
После удаления винтов используйте лопатку, чтобы помочь снять заднюю крышку устройства.
Попытка снять крышку лопаткой может привести к её поломке!
Шаг 5
После снятия крышки у вас появляется прямой доступ ко всем остальным компонентам основной станции-дока.
Шаг 6
Теперь, когда устройство открыто, разъем питания можно легко извлечь из его посадочного места.
Шаг 7

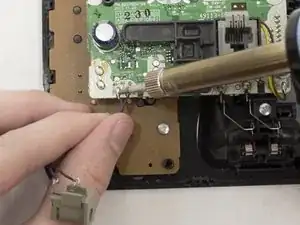

Используйте паяльник, чтобы размягчить припой на контактных площадках.
За советами по пайке воспользуйтесь следующим руководством: Техника: Как паять и демонтировать паяные соединения
Шаг 8

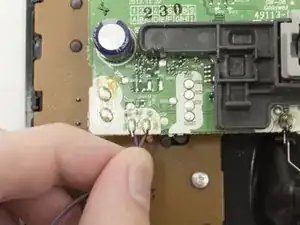

Теперь неисправный разъем питания можно отсоединить от контактных площадок. Если пайка была выполнена правильно, для извлечения потребуется минимальное усилие.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
