Замена заднего динамика Panasonic KX-TGE233
Этот динамик расположен за платой устройства и прикреплён к задней панели пластмассового корпуса. Звонок телефона воспроизводится через этот динамик, поэтому при отсутствии звука при входящем вызове причиной может быть неисправный задний динамик. Перед началом убедитесь, что это именно то руководство, которое вам нужно. Замена заднего динамика — сложная операция, требующая значительной разборки устройства и пайки для завершения замены. Ознакомьтесь с нашим руководством по устранению неполадок, чтобы убедиться, что проблема однозначно связана с этим динамиком.
Шаг 1
Переверните трубку, чтобы открыть заднюю панель, и сдвиньте панель, чтобы снять её.
Шаг 2
Осторожно извлеките два аккумулятора, поддев один из концов и приподняв их.
Шаг 3
Удалите два винта за отсеком для батарей с помощью крестовой отвёртки Philips размера #00.
Шаг 4
С помощью лопатки для разборки начните открывать корпус с нижней части и постепенно двигайтесь к верхней.
Для этого потребуется некоторое усилие, поэтому будьте осторожны, чтобы не повредить провода внутри устройства.
Шаг 5
После отделения задней крышки от остальной части устройства аккуратно отложите её в сторону. Однако не снимайте её полностью, так как задняя панель соединена проводами с трубкой.
Шаг 6
Тем же винтомодом, что и ранее, удалите винт Philips размера #00, фиксирующий плату.

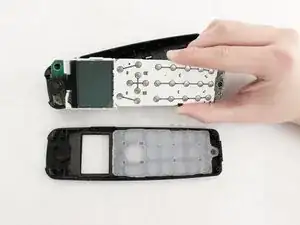

Шаг 7
После удаления винта фронтальная часть корпуса может быть отделена от остальной части устройства.
Шаг 8
Отсоедините деталь от задней панели. На этом этапе она уже должна быть отделена, но важно убедиться в этом, так как в данном руководстве мы будем работать исключительно с задней частью.
Шаг 9
Задний динамик удерживается металлической рамкой. Чтобы снять его, сожмите ручки рамки пинцетом и поднимите. Теперь динамик можно легко вынуть.

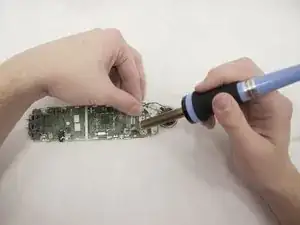

Шаг 10
Используйте паяльник, чтобы разогреть припой на контактных точках, чтобы вы могли легко удалить неисправный динамик.
Для советов по пайке используйте следующее руководство: Техника: как паять и удалять припой

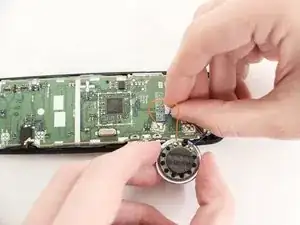

Шаг 11
Теперь вы можете удалить динамик с контактных точек. Это не должно требовать больших усилий, если вы правильно выполнили этап пайки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
