Замена материнской платы устройства Polyconcept 900-МГц Retro беспроводного телефона
Снятие электронной материнской платы с основания ретро-беспроводного телефона Polyconcept может потребоваться для ремонта или замены. Это руководство поможет Вам отключить материнскую плату от остальной части устройства.
Шаг 1

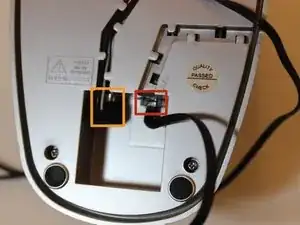

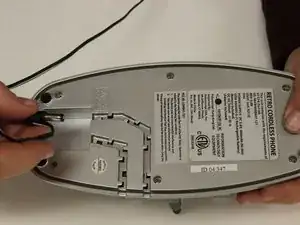

Чтобы отключить телефонный шнур, сожмите защёлку у разъёма и потяните шнур от гнезда телефонной линии.
Чтобы отключить кабель питания, захватите его конец и потяните назад и от устройства до полного отсоединения.

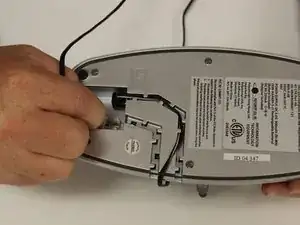

После отсоединения извлеките каждый шнур из его канавки.
Шаг 2

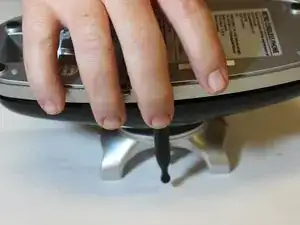

Используя отвертку Phillips #00, выкрутите шесть винтов длиной 7 мм из монтажной пластины основания.
Шаг 3

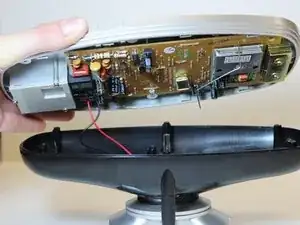

Перевернув основание вверх дном, захватите края монтажной пластины и аккуратно приподнимите её от остальной части основания.

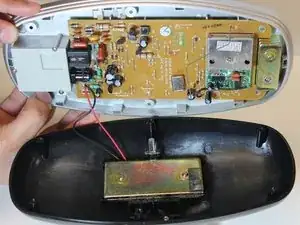

От материнской платы к зарядной панели идут два провода, поэтому без дополнительных действий части нельзя полностью отделить друг от друга.
Шаг 4
Используйте отвертку Phillips #00, чтобы выкрутить три винта длиной 6 мм из крышки разъёмов телефона и питания.
Поднимите крышку разъёмов телефона и питания и отведите её от материнской платы.
Шаг 5

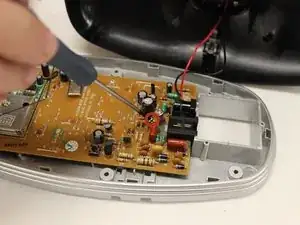

Используйте отвертку Phillips #00, чтобы выкрутить один винт длиной 6 мм, фиксирующий материнскую плату.
Шаг 6

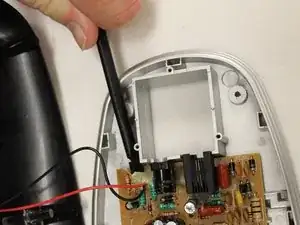

С помощью лопатки аккуратно соскребите клей с точек соединения как чёрного, так и красного проводов.
Шаг 7
Аккуратно приподнимите материнскую плату от монтажной пластины и переверните её.

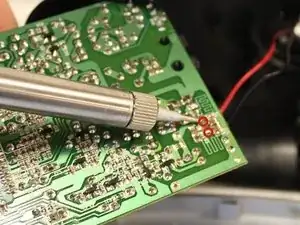

Используйте паяльную станцию для выпаивания проводных соединений.
Для подробных инструкций по использованию паяльной станции нажмите здесь.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
