Замена динамика-говорителя (earpiece) Panasonic KX-TGE233

Переверните трубку, чтобы открыть заднюю панель, и сдвиньте панель, чтобы снять её.

Осторожно извлеките два аккумулятора, приподняв их с одного конца.

Отвинтите два винта за панелью батарей, используя крестовую отвертку Philips размером #00.

С помощью лопатки для разборки откройте корпус, начиная снизу и продвигаясь к верху.

Для этого потребуется некоторое усилие, поэтому аккуратно обращайтесь с проводами внутри устройства, чтобы их не повредить.

После отделения задней панели от корпуса аккуратно отложите её в сторону. Однако не снимайте её полностью, так как задняя панель соединена проводами с трубкой.

Той же отверткой, что и ранее, отвинтите винт Philips размером #00, удерживающий плату в корпусе.

После извлечения винта сборку передней панели можно отделить от остальной части устройства.

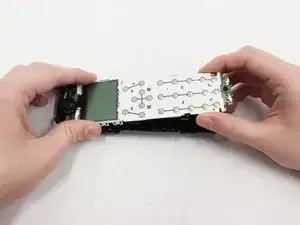

Теперь, когда блок отделён от передней панели, отсоедините часть с экраном и кнопками от задней панели.

Будьте внимательны, чтобы не повредить провода, подключенные к заднему динамику.

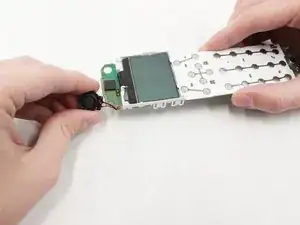

Удалите динамик-говоритель с его посадочного места на передней части устройства. Не вынимайте динамик полностью из устройства до выполнения следующих шагов.

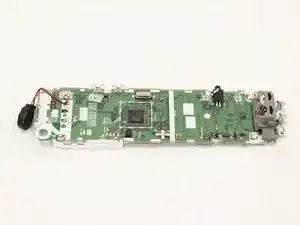

Теперь устройство следует перевернуть, так как контакты проводов динамика-говорителя расположены с обратной стороны.

Используйте паяльник, чтобы расплавить припой на контактных точках. При достаточном нагреве контакты должны ослабнуть, и динамик можно будет легко снять.

Советы по пайке доступны в следующем руководстве: Техника: как паять и распаивать соединения
