Замена слушателя Samsung Captivate

Снимите заднюю крышку, нажав на нижнюю часть телефона и сдвинув нижнюю панель вниз.

Поднимите заднюю крышку.

Поместите палец в нижней части аккумулятора и приподнимите его для извлечения.

Замените старый аккумулятор на новый.

Вставьте лопатку под нижнюю часть телефона.

Аккуратно приподнимите и сдвиньте лопатку, чтобы опустить нижнюю панель и обнажить два скрытых винта.

Удалите шесть винтов Phillips #000 длиной 4,5 мм.

Начиная с нижнего угла, используйте лопатку, чтобы отделить заднюю панель от переднего модуля с дисплеем.

Продвигайте лопатку вверх по обеим сторонам. Для этого шага удобнее использовать пластиковый инструмент для вскрытия.

Будьте осторожны при отстегивании верхней части. Освободите каждую сторону, останавливаясь до центра крышки. Приложите обратное давление на оба угла, прижимая центр пальцем, и сдвиньте всю заднюю крышку вниз к основанию устройства. Примечание: чрезмерная сила может привести к трещинам в пластике.

Отделите заднюю панель от телефона.

Используйте лопатку, чтобы приподнять антенный кабель из разъема на плате.

Приподнимите другой конец кабеля из разъема на антенной сборке.

Используйте лопатку, чтобы приподнять микросхему с маркировкой "NEC". Это отсоединит микросхему.

Аккуратно выньте модуль камеры из пластикового посадочного места.

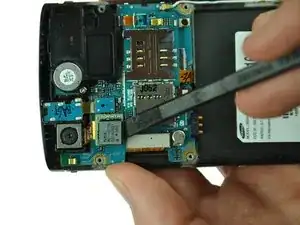

Сдвиньте лопатку под три выделенных разъема, чтобы начать отсоединение.

За исключением разъема материнской платы, подденьте прямо снизу под разъемы, тем самым завершив их отсоединение.

Будьте осторожны, чтобы не поддевать корпус разъема. Поддевание корпуса может привести к дополнительным повреждениям устройства.

Аккуратно приподнимите материнскую плату Samsung Captivate из сборки пальцами.

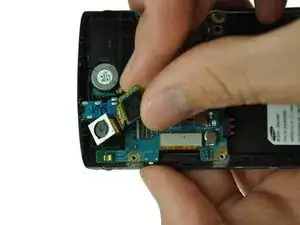

Осторожно потяните разъем для наушников вверх, поднимая при этом прикрепленную ленточную шлейф.

Небольшое количество клея удерживает ленточный шлейф, соединяющий разъем для наушников со слушателем.

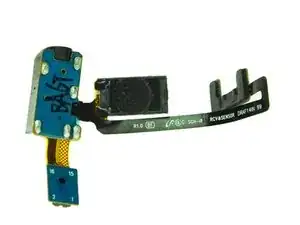

Слушатель прикреплен к 3,5 мм разъему. Необходимо заменить всю сборку целиком.
