Замена экрана Samsung Admire
Если у Вас есть Samsung Admire, это руководство поможет шаг за шагом заменить экран телефона в случае его трещин, неудобной работы или некорректного отображения.
Перед использованием этого руководства убедитесь:
- что у Вас правильная модель телефона Samsung Admire (Samsung Admire SCH-R720)
- что телефон полностью выключен и отключены все внешние источники питания
- что у Вас подготовлен новый экран для замены (пожалуйста, заранее проверьте, что у Вас подходящая замена экрана)
*
Шаг 1

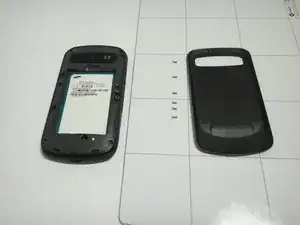

Подденьте крышку ногтем или пластиковым инструментом и оттолкните её вверх.
Шаг 2

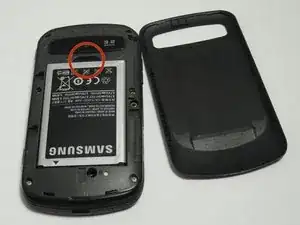

Вставьте ноготь или пластиковый инструмент в отверстие под камерой и аккуратно извлеките батарею.
Шаг 3

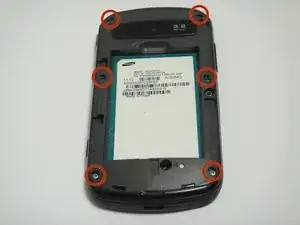

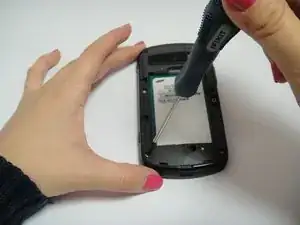

Отвинтите шесть винтов на задней панели телефона крестовой отвёрткой Phillips #00.
Шаг 4
Используйте пластиковый инструмент для снятия внутренней задней крышки.

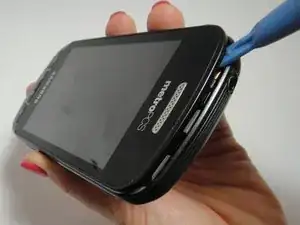

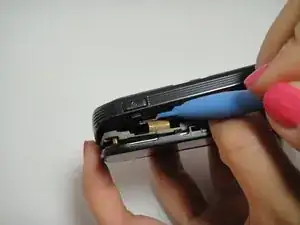

С помощью пластикового инструмента аккуратно разъедините передний и задний корпуса.

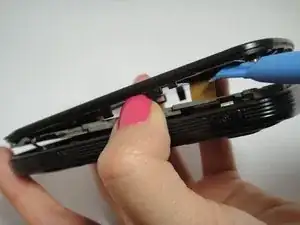

Поднимая крышку, перемещайте инструмент по периметру телефона, чтобы поддеть весь экран.
Аккуратно отсоедините ленточные кабели и медленно поднимите внутреннюю заднюю крышку, чтобы снять её.
Шаг 5

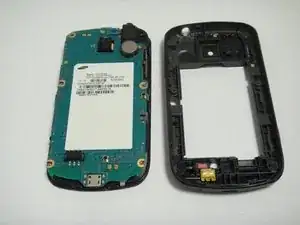

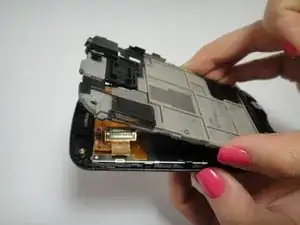

Медленно поднимите материнскую плату.

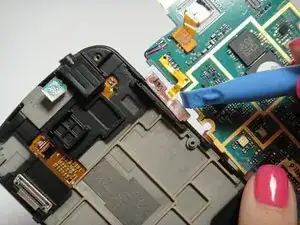

Аккуратно отсоедините кнопку регулировки громкости от материнской платы.
Отсоедините два ленточных кабеля с задней стороны материнской платы.
Шаг 6

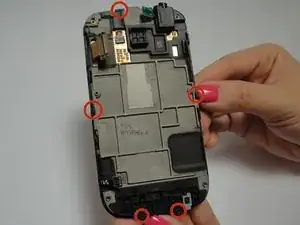

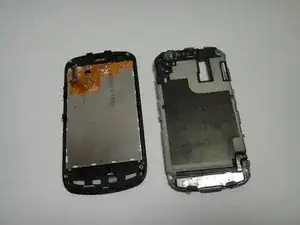

Отогните пять зажимов по бокам телефона, чтобы снять экранную защитную панель.
Будьте осторожны, чтобы не повредить ленточные кабели.
Шаг 7

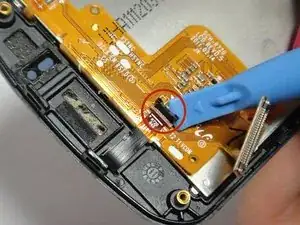

Используйте пластиковый инструмент, чтобы отщёлкнуть ленточный кабель и отсоединить его.

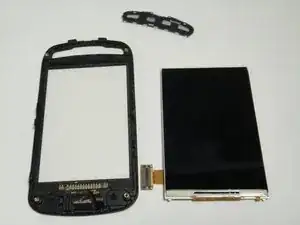

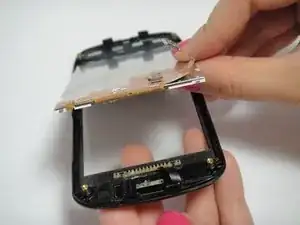

Вставьте пластиковый инструмент под край экрана и аккуратно приподнимите экран.
Шаг 8
Вставьте новый экран в рамку телефона и подключите ленточный кабель.
Соберите телефон в обратном порядке (шаг восемь при этом пропустите).
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
