Замена материнской платы Samsung Captivate
Неисправности материнской платы могут вызвать множество проблем, например телефон не включается даже при правильной зарядке, устройство вибрирует и включается, но экран остается пустым, либо устройство постоянно самопроизвольно включается и выключается.
Хотя это и сложно, но при аккуратном выполнении перечисленные шаги позволят получить доступ к материнской плате Samsung Captivate, заменить её и решить искомую проблему.
Шаг 1
Снимите заднюю крышку, нажав на нижнюю часть телефона и сдвинув нижнюю панель вниз.
Поднимите заднюю крышку.
Шаг 2
Установите палец под нижнюю часть аккумулятора и приподнимите его, чтобы извлечь.
Шаг 3
Замените старый аккумулятор на новый.
Шаг 4
Подденьте лопаткой нижнюю часть телефона.
Осторожно приподнимите и сдвиньте лопаткой нижнюю панель вниз, чтобы открыть доступ к двум скрытым винтам.
Шаг 5
Удалите шесть винтов Phillips #000 длиной 4,5 мм.
Шаг 6
Начиная с нижнего угла, используйте лопатку, чтобы отделить заднюю панель от передней части с дисплеем.
Продвигайте лопатку вверх по обеим сторонам. Для этого шага удобнее использовать пластиковый инструмент для вскрытия.
Будьте осторожны при отсоединении верхней части. Освободите каждую сторону, не доходя до центра крышки. Надавите назад на оба угла, одновременно прижимая центр пальцем, и сдвиньте всю заднюю крышку к нижней части устройства. Примечание: чрезмерное усилие может привести к растрескиванию пластика.
Шаг 7
Отделите заднюю панель от телефона.
Шаг 8

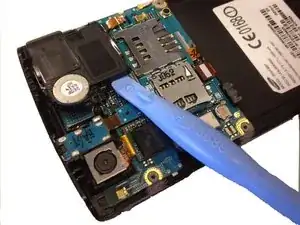

Используйте лопатку, чтобы приподнять антенный кабель с разъёма на плате.
Подденьте другой конец кабеля с разъёма на антенной сборке.
Шаг 9

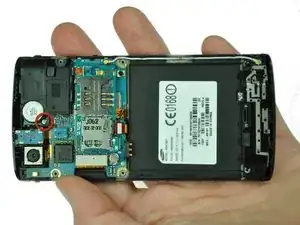

Используйте отвёртку Phillips 00, чтобы удалить один винт, крепящий динамик к ЖК-дисплею.
Шаг 10

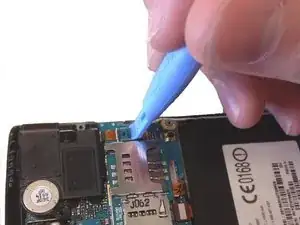

Используйте пластиковый инструмент для вскрытия, чтобы приподнять защёлку разъёма плоского гибкого кабеля. Не применяйте чрезмерную силу — вы лишь освобождаете защёлку, удерживающую кабель.
Вытяните гибкий кабель.
С помощью лопатки или пластикового инструмента приподнимите динамик и удалите его вручную.
Шаг 11
Подденьте чёрный чип NEC с прикреплённым гибким кабелем с помощью лопатки или пластикового инструмента и приподнимите его.
Осторожно извлеките модуль камеры из пластикового корпуса.
Шаг 12
С помощью лопатки подденьте инструмент под три выделенных разъёма, чтобы начать их отсоединение.
За исключением разъёма материнской платы, подденьте прямо снизу под разъёмы, чтобы полностью их отсоединить.
Будьте осторожны, не подденьте под углом к разъёму. Поддевание под углом может повредить устройство.
Шаг 13
С помощью пальцев аккуратно приподнимите материнскую плату Samsung Captivate из сборки.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
