Разборка телефона Samsung Captivate Glide

Телефон Samsung Captivate Glide достаточно легко разобрать и заменить любой из модульных внутренних компонентов

Сначала извлеките аккумулятор

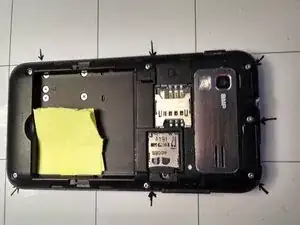

Используя крестовую отвертку №00, выкрутите семь винтов, указанных здесь.

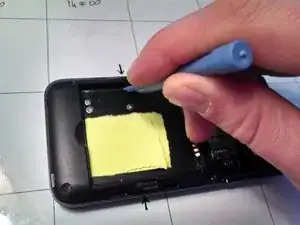

Задняя панель фиксируется пластиковыми защелками, которые можно разжать, вставив пластиковое вскрывающее приспособление в указанные места и приподняв защелку, чтобы открыть заднюю крышку.

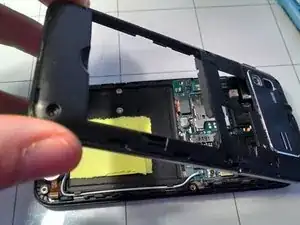

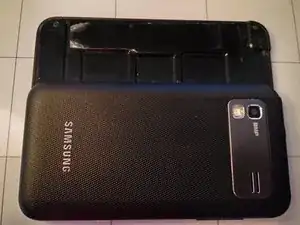

Затем, используя пластиковое вскрывающее приспособление с более широким лезвием, подденьте внешнюю часть корпуса, и задняя крышка легко отделится.

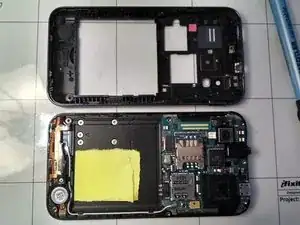

Здесь показаны внутренние компоненты телефона.

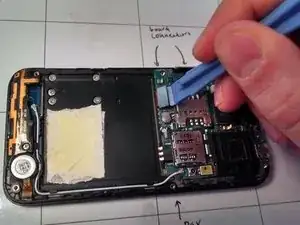

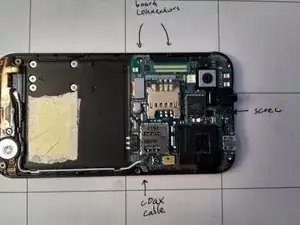

Чтобы снять материнскую плату, выкрутите один винт крестовой отверткой №00, аккуратно подденьте и отсоедините два разъема с защелкой на плате, а затем отсоедините коаксиальный кабель.

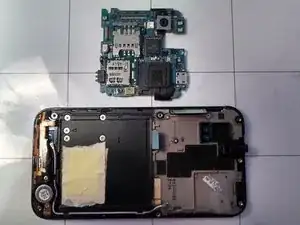

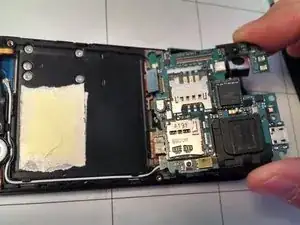

Материнская плата легко извлекается из корпуса телефона.

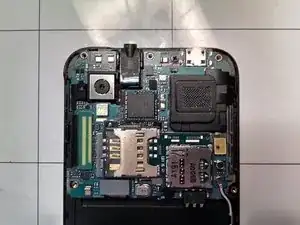

Модульные детали материнской платы легко снимаются и заменяются по мере необходимости.

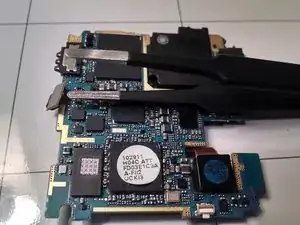

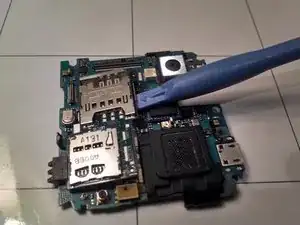

Сначала снимается дополнительная плата с карточками SIM и microSD: отсоедините один разъем с защелкой от платы, затем аккуратно подденьте дополнительную плату, и она освободится. Она крепится к материнской плате металлическими экранами-корпусами.

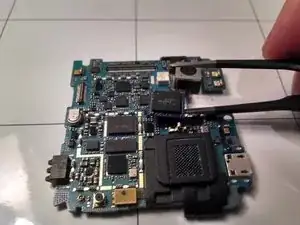

Камеру можно легко отключить от материнской платы, подняв разъем с защелкой.

Динамик также легко отключается поднятием разъема с защелкой.

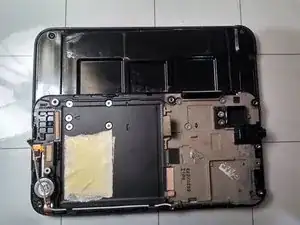

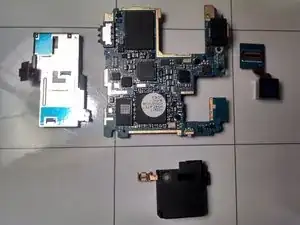

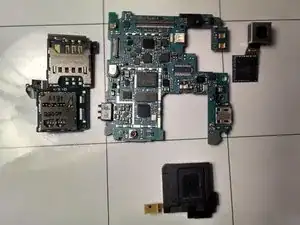

Здесь показаны все компоненты материнской платы.

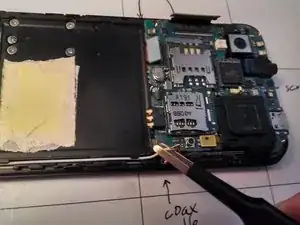

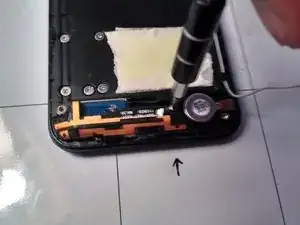

Модуль антенны можно снять, отключив коаксиальный кабель и выкрутив один винт крестовой отверткой №00.

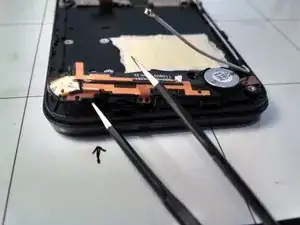

Модуль антенны отсоединяется поддеванием в указанном месте вверх.

Здесь показан модуль антенны.

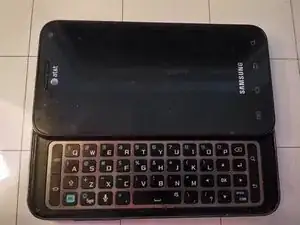

Здесь показаны экран и основание.
