Замена разъёма для наушников 3.5 мм в Samsung Captivate

Снимите заднюю крышку, нажав на нижнюю часть телефона и сдвинув нижнюю панель вниз.

Поднимите заднюю крышку.

Поместите палец внизу батареи и поднимите её для извлечения.

Замените старую батарею на новую.

Вставьте лопатку под нижнюю часть телефона.

Осторожно поднимите и сдвиньте лопатку, чтобы опустить нижнюю часть и открыть два скрытых винта.

Удалите шесть винтов Phillips #000 длиной 4.5 мм.

Начиная с нижнего угла, используйте лопатку, чтобы отделить заднюю панель от передней части с дисплеем.

Продвигайте лопатку кверху с обеих сторон. Для этого шага удобнее использовать пластиковый инструмент для вскрытия.

Будьте осторожны при отстёгивании верхней части. Освободите каждую сторону, останавливаясь перед центром крышки. Приложите обратное усилие к обоим углам, надавливая пальцем по центру, и сдвиньте всю заднюю крышку вниз по устройству. Примечание: чрезмерное усилие может привести к трещинам пластика.

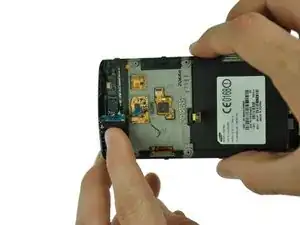

Отделите заднюю панель от телефона.

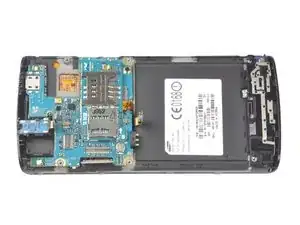

Используйте лопатку, чтобы поддеть антенный кабель в месте соединения с платой.

Подденьте другой конец кабеля в месте соединения с антенной панелью.

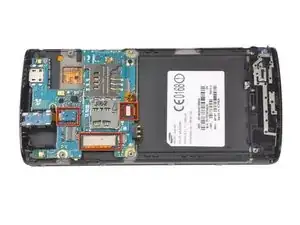

Сдвиньте лопатку под три выделенных разъёма, чтобы начать их отсоединение.

За исключением гнезда на материнской плате, подденьте непосредственно снизу под разъёмы, чтобы завершить их отсоединение.

Будьте осторожны, не поддёргивайте под углом против разъёма. Поддевание под углом может повредить устройство.

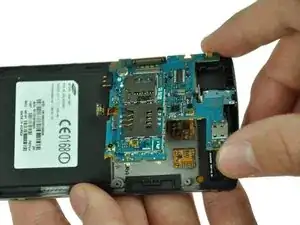

Используя пальцы, аккуратно поднимите материнскую плату Samsung Captivate из сборки.

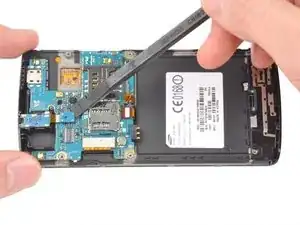

Осторожно потяните вверх аудиоразъём, снимая при этом прикреплённый плоский кабель.

Небольшое количество клея удерживает плоский кабель, соединяющий аудиоразъём с динамиком.
