Замена слайдера Motorola RIZR Z3

Нажмите кнопку разблокировки крышки на верхней части телефона и одновременно оттяните заднюю панель от корпуса телефона.

Наклоните аккумулятор, поднимая за выступающий вырез.

Выдвиньте аккумулятор из отсека.

Используйте отвертку T4, чтобы выкрутить все шесть винтов длиной 0,216 дюйма, которые крепят корпус к рамке.

Используйте пластиковый инструмент для поддевания, чтобы приподнять пластиковый корпус.

Оттяните пластиковый корпус прямо от телефона.

Поднимите черный резиновый корпус динамика вверх и выньте его из пластикового корпуса.

Используйте пластиковый инструмент для поддевания, чтобы осторожно приподнять держатель SIM-карты, расположенный над резиновым корпусом антенны. Вы услышите щелчок при освобождении.

Внимание: Снимайте аккуратно, при повреждении телефон не сможет совершать звонки.

Используйте пластиковый инструмент для поддевания, чтобы отжать два коннектора ленточных кабелей, отсоединив их от гнезд на материнской плате.

Внимание: Снимайте аккуратно, при повреждении телефон не будет работать должным образом.

Используйте пластиковый инструмент для поддевания, чтобы осторожно приподнять материнскую плату, пока вы не сможете наклонить её пальцами. Отделите её от корпуса и медленно выньте.

Внимание: Делайте это осторожно. Слишком резкое отщелкивание может повредить телефон.

Переверните телефон лицевой стороной вверх.

Выдавите клавиатуру через пластиковый корпус.

Поверните телефон набок.

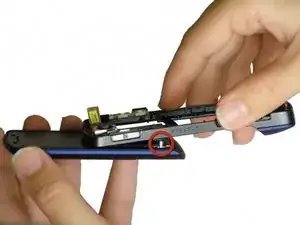

Проденьте петли слайдера через их отверстия в корпусе и потяните слайдер вниз и от корпуса.

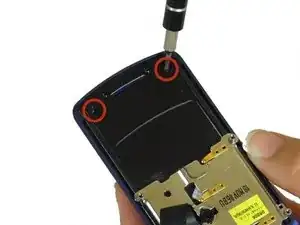

Используйте отвертку T4, чтобы выкрутить два винта длиной 0,15 дюйма, удерживающие ЖК-дисплей на лицевой панели.

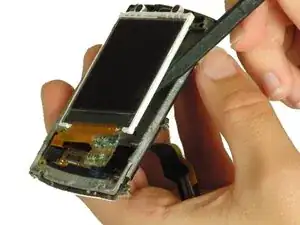

Используйте лопатку, чтобы приподнять пластиковый каркас экрана частично от ЖК-модуля.

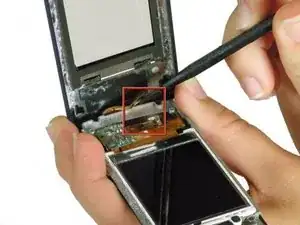

Используйте лопатку, чтобы отжать ленточный кабель от его защелки на ЖК-модуле.

Внимание: Делайте это аккуратно, повреждение этого ленточного кабеля приведёт к пустому экрану.

Оттяните пластиковый каркас экрана прямо от ЖК-модуля.

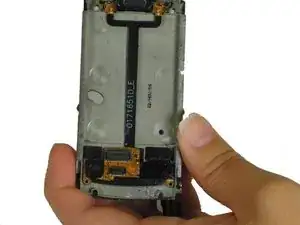

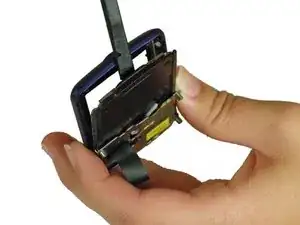

Используйте лопатку, чтобы приподнять ЖК-дисплей частично от металлического корпуса.

Используйте лопатку, чтобы отжать ленточный кабель прямо из его защелки на металлическом корпусе.

Внимание: Повреждение ленточного кабеля здесь приведёт к повреждению экрана.

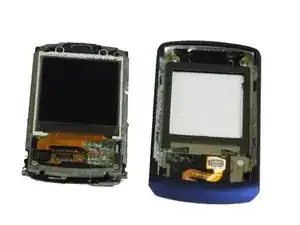

Полностью выньте ЖК-дисплей из металлического корпуса.

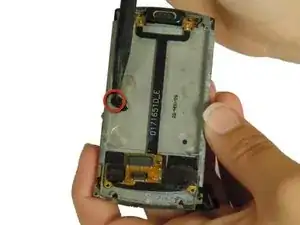

Используйте острую часть лопатки, чтобы сдвинуть черный штифт в большую сторону паза.

Продвиньте штифт так, чтобы он полностью вышел из паза.

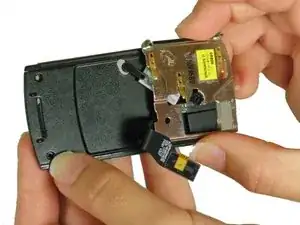

Переверните телефон и сдвиньте слайдер по направляющей вниз, пока он не освободится от корпуса.

Ленточный кабель, который вставляется в прямоугольный слот на слайдере, пройдет через этот слот при отсоединении слайдера.
