Замена экрана Motorola RIZR Z3

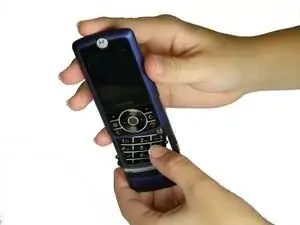

Нажмите кнопку сброса панели на верхней части телефона и одновременно оттяните заднюю крышку от корпуса телефона.

Наклоните батарею, приподняв её за выставленную выемку.

Выдвиньте батарею из отсека.

Используйте отвертку T4, чтобы выкрутить все шесть винтов длиной 0,216 дюйма, которые крепят корпус к панели.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять пластиковый корпус.

Оттяните пластиковый корпус прямо от телефона.

Поднимите чёрный резиновый корпус громкоговорителя вверх и вытащите его из пластикового корпуса.

С помощью пластикового инструмента для вскрытия аккуратно приподнимите считыватель SIM-карт, расположенный над резиновым корпусом антенны. Вы должны услышать щелчок при его освобождении.

Внимание: Снимайте осторожно, при повреждении телефон не сможет совершать звонки.

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть два разъёма ленточных кабелей, отсоединив их от гнёзд на плате.

Внимание: Снимайте осторожно, при повреждении телефон не будет правильно функционировать.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять материнскую плату, пока вы не сможете наклонить её пальцами. Отстегните её от корпуса и медленно вытащите.

Внимание: Делайте это аккуратно. Слишком резкое отщёлкивание может повредить телефон.

Поверните телефон лицевой стороной к себе.

Выдавите клавиатуру через пластиковый корпус.

Поверните телефон на бок.

Проденьте петли слайдера через их отверстия в корпусе и потяните слайдер вниз и от корпуса.

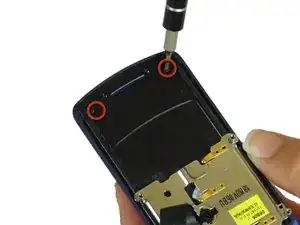

Используйте отвертку T4, чтобы выкрутить два винта длиной 0,15 дюйма, которые держат ЖК-дисплей на передней панели.

Используйте лопатку, чтобы приподнять пластиковую рамку экрана частично от блока ЖК-дисплея.

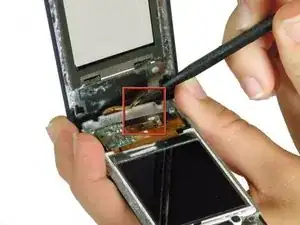

Используйте лопатку, чтобы отвести ленточный кабель от его защёлки на блоке ЖК-дисплея.

Внимание: ЖК-дисплей не будет работать правильно, если этот ленточный кабель повреждён.

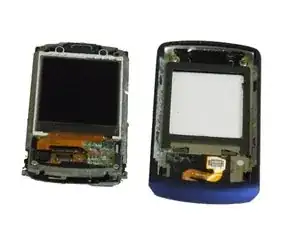

Оттяните пластиковую рамку экрана прямо от блока ЖК-дисплея.

Переверните пластиковую рамку экрана.

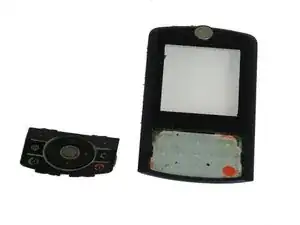

Аккуратно используйте лопатку, чтобы нажать на два защёлкивающих зажима, удерживающих навигационную панель на месте.

Возможно, придётся отдёрнуть панель лопаткой от пластиковой рамки экрана.

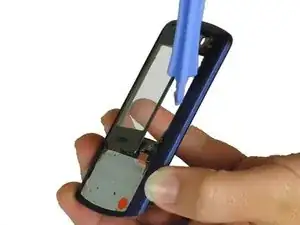

Используйте пластиковый инструмент для вскрытия, чтобы поддеть экран, учитывая клей, который держит экран в корпусе.

Оттяните экран прямо от корпуса.
