Замена камеры Motorola RIZR Z3

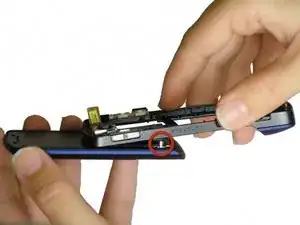

Нажмите кнопку отпирания панели на верхней части телефона и одновременно отодвиньте заднюю панель от корпуса телефона.

Подденьте батарею за открытый вырез и наклоните её.

Выдвиньте батарею из отсека.

Используйте отвертку T4, чтобы отвинтить все шесть винтов длиной 0,216 дюйма, которые прикрепляют корпус к рамке.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять пластиковый корпус.

Потяните пластиковый корпус прямо от телефона.

Поднимите чёрный резиновый корпус динамика вверх и выньте его из пластикового корпуса.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять считыватель SIM-карт, расположенный над резиновым корпусом антенны. Вы должны услышать щелчок при его освобождении.

Предупреждение: Снимайте аккуратно, при повреждении телефон не сможет совершать вызовы.

Используйте пластиковый инструмент для вскрытия, чтобы отжать два разъёма ленточных кабелей, отщёлкнув их из гнёзд на материнской плате.

Предупреждение: Снимайте аккуратно, при повреждении телефон будет функционировать неправильно.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять материнскую плату до тех пор, пока вы не сможете наклонить её пальцами. Отстегните её от корпуса и медленно выньте.

Предупреждение: Делайте это аккуратно. Слишком резкое отстёгивание может повредить телефон.

Поверните телефон лицевой стороной вверх.

Выдавите клавиатуру через пластиковый корпус.

Поверните телефон набок.

Протяните петли слайдера через отверстия в корпусе и потяните слайдер вниз и от корпуса.

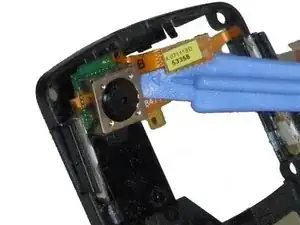

Аккуратно вставьте пластиковый инструмент для вскрытия между камерой и пластиковым корпусом.

Осторожно приподнимите блок камеры, учитывая клей, который её держит, и прикреплённые к ней медно-цветные ленточные шлейфы.
