Замена клавиатуры Motorola SLVR L9
Руководство по замене клавиатуры содержит список инструментов и запчастей, необходимых для замены клавиатуры в Motorola SLVR L9. При выполнении замены ориентируйтесь на фотографии, приведённые в каждом шаге.
Шаг 1

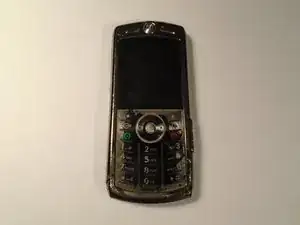

Переверните телефон так, чтобы задняя сторона была обращена вверх.
Шаг 2

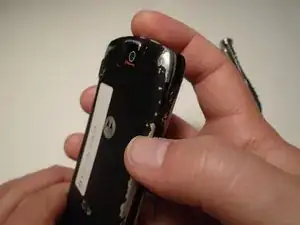

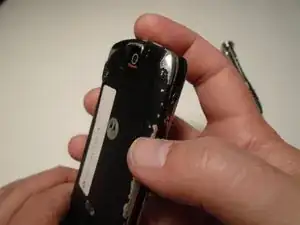

Нажмите на серебристый защёлкивающий рычаг крышки батарейного отсека, расположенный в верхней части телефона.

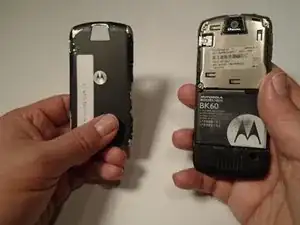

Оттяните крышку батарейного отсека вниз и от защёлки, затем приподнимите её для снятия.
Шаг 3

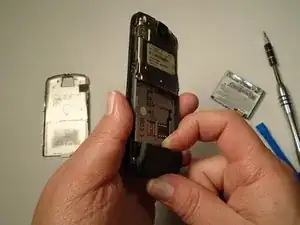

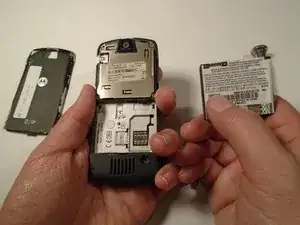

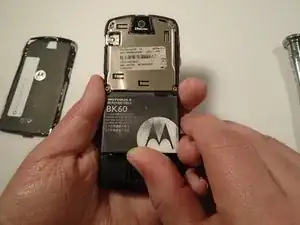

Чтобы извлечь батарею, потяните батарею вверх от нижнего центра.
Шаг 4

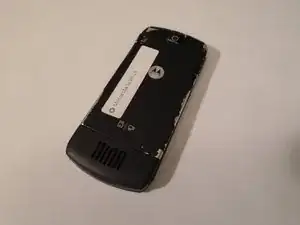

Переверните телефон так, чтобы задняя часть была обращена к Вам.
Шаг 5
Нажмите на защёлку крышки батарейного отсека, расположенную в верхней части телефона.
Оттяните крышку батарейного отсека вниз и от защёлки, затем приподнимите её для снятия.
Шаг 6

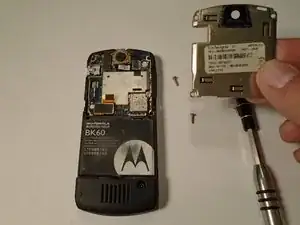

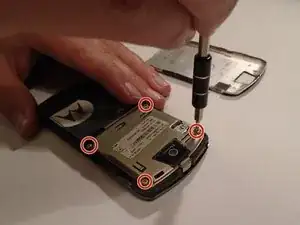

Снимите четыре винта корпуса (1/8") в каждом углу экрана-шита трансиверной платы. Используйте отвёртку с наконечником Torx T6 и вращайте винты против часовой стрелки (влево).
Шаг 7

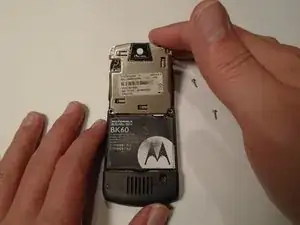

После удаления всех винтов поднимите экран-щит трансиверной платы, чтобы снять его.
Шаг 8

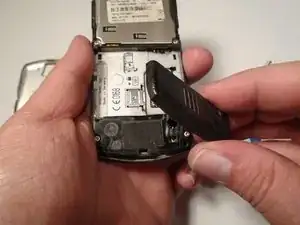

Используйте пластиковый инструмент для вскрытия, чтобы ослабить защёлку крышки.
Когда защёлка крышки ослабнет, аккуратно снимите её с устройства.
Шаг 9

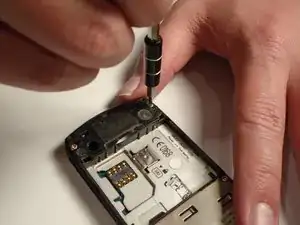

Используйте отвёртку с наконечником Torx T6, чтобы удалить оба винта (1/8") из корпуса динамика. Ввинчивайте винт против часовой стрелки (влево) для откручивания.
Шаг 10

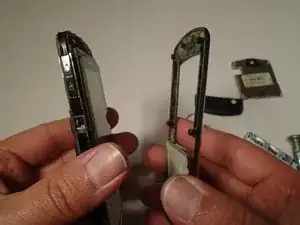

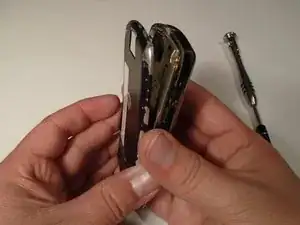

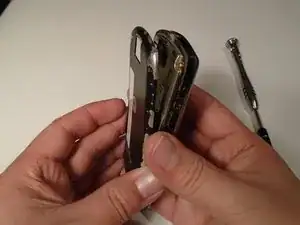

Используя выемки по краю телефона, аккуратно оттяните переднюю панель от телефона, пока она полностью не снимется с устройства.
Шаг 11

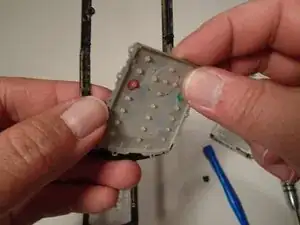

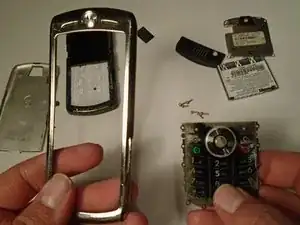

Поднимите клавиатуру от передней панели и снимите её.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
