Замена материнской платы Motorola RAZR2 v9m

Сдвиньте заднюю крышку к петле RAZR2. Панель сместится примерно на 3 мм.

Сожмите верхний и нижний края панели и оттяните её от RAZR2.

Задняя панель удерживается четырьмя маленькими фиксирующими защёлками. Если панель не отходит легко, сдвиньте её ближе к петле.

Осторожно потяните белую пластиковую язычок, чтобы приподнять аккумулятор от RAZR2.

Белый пластиковый язычок прикреплён к телефону. Тяните только настолько, чтобы обнажить края аккумулятора.

Чтобы извлечь аккумулятор, захватите его за края и потяните от телефона.

При установке нового аккумулятора убедитесь, что металлические контакты телефона совмещены с контактами аккумулятора.

Аккуратно вдавите остроконечный конец лопатки в край бампера, пока он не прогнётся и не отделится от телефона.

Бампер приклеен. Если вы собираетесь использовать бампер повторно, пользуйтесь чистым инструментом, чтобы сохранить липкую поверхность.

Возьмитесь за прогнутую часть бампера. Аккуратно приподнимите и отлейте бампер от телефона.

Помните, что бампер будет липким. Положите его в чистое место, если намерены использовать снова.

Удалите два винта T5 длиной 4 мм, ранее скрытые под подушечкой ограничителя крышки.

Закройте телефон и переверните его на заднюю часть.

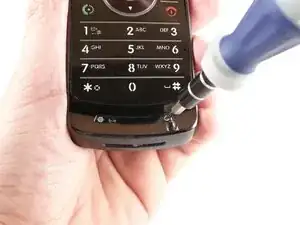

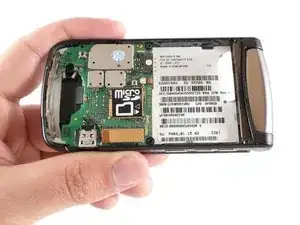

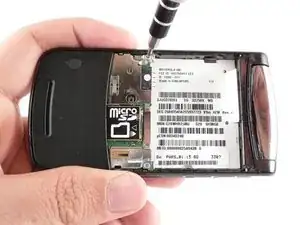

Удалите два винта T5 длиной 4 мм.

Вставьте лопатку примерно на 4 мм в щель между корпусом телефона и задней крышкой.

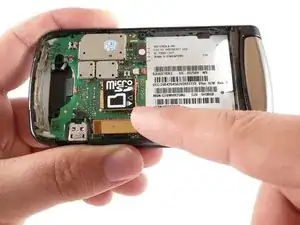

Отожмите заднюю крышку от телефона, пока не освободится достаточно места, чтобы захватить её пальцами.

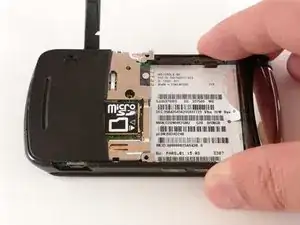

Наклоните отщёпнутую половину задней крышки от телефона. Крышка должна легко отделиться после наклона примерно на 45 градусов от телефона.

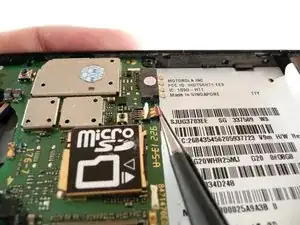

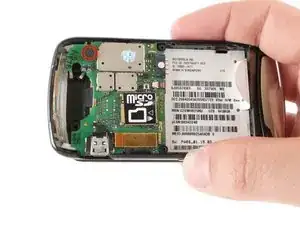

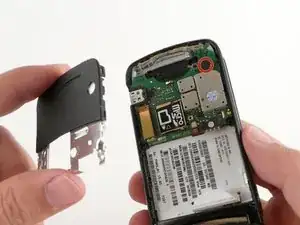

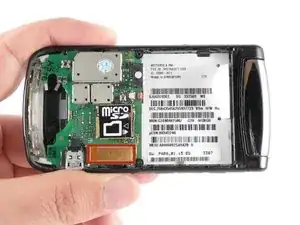

Небольшая резиновая заглушка (помечена красным на третьем изображении) свободно лежит на материнской плате. Она может легко упасть при снятии задней крышки. Следите, чтобы не потерять её.

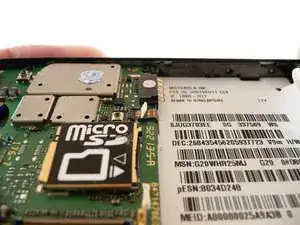

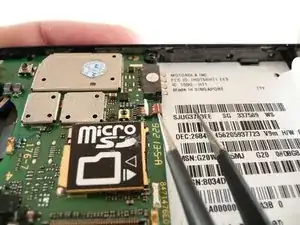

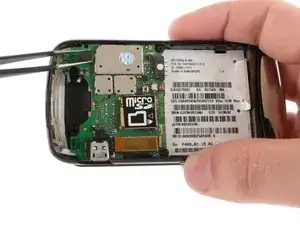

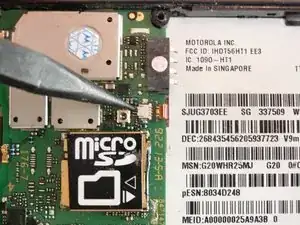

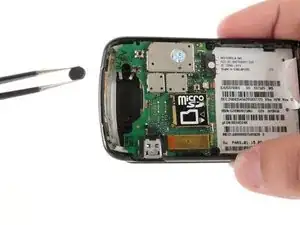

С помощью пинцета или пальцев снимите маленькую резиновую заглушку с материнской платы.

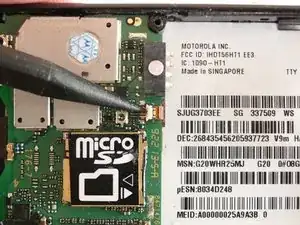

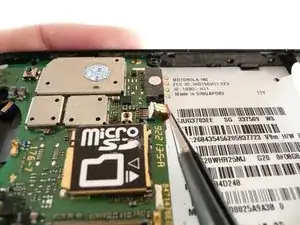

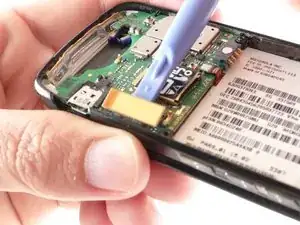

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать разъём основного кабеля материнской платы от RAZR2.

Согните разъём пальцем, отодвинув его от RAZR2.

Используйте лопатку, чтобы перевернуть белый зажим, удерживающий ленточный кабель клавиатуры.

Вставьте наконечник пинцета между материнской платой и кабелем клавиатуры.

Сдвиньте кабель клавиатуры к верхней части телефона, отводя его от материнской платы.

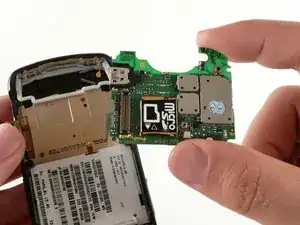

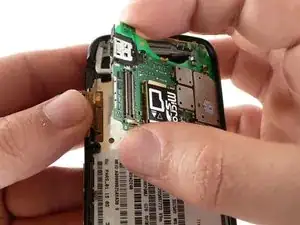

Держась за отведённый разъём основного кабеля материнской платы, аккуратно приподнимите материнскую плату и извлеките её из телефона.
