Замена экрана Nokia Lumia 920

Сегодня я объясню, как заменить экран на Nokia Lumia 920

Характеристики:

Память: 32 ГБ

Разрешение камеры: 8,7 мегапикселя

Время разговора от батареи: немного более 18 с половиной часов

Разрешение экрана: 1280 × 768

Процессор: двухъядерный 1,5 ГГц Krait

Выключите устройство ПЕРЕД началом разборки!

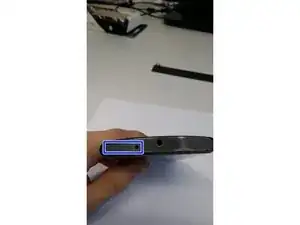

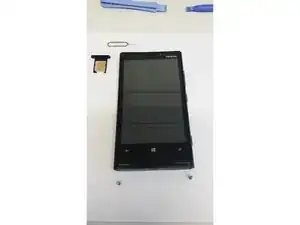

Удалите лоток SIM-карты в верхней части Lumia 920.

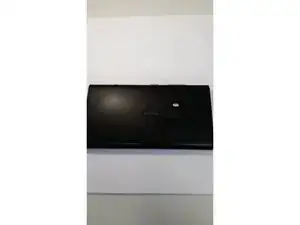

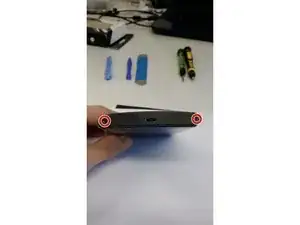

Снимите оба винта Torx T5 внизу.

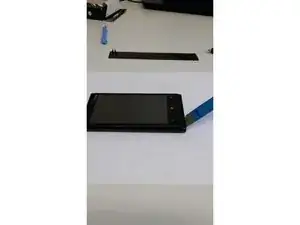

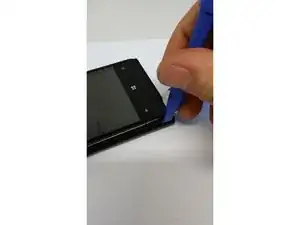

Попытайтесь сделать небольшой зазор между экраном и задней крышкой. При необходимости используйте инструмент для открытия iSesamo.

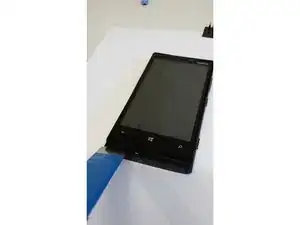

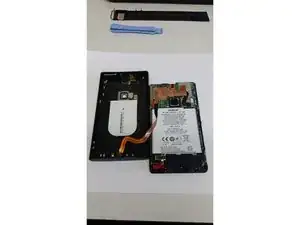

Когда появится зазор, вставьте пластиковый монтажный инструмент между экраном и задней крышкой и медленно сдвигайте его вниз. Так вы сможете отжать заднюю крышку, не применяя чрезмерной силы.

Не снимайте заднюю крышку полностью, пока она ещё прикреплена ленточным кабелем — его легко можно порвать.

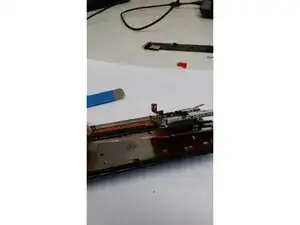

Сначала снимите металлический щиток, удерживающий кабель, затем отключите разъём, который соединяет заднюю крышку с материнской платой. После этого удалите кабель. Лучше всего использовать пластиковый инструмент или лопатку.

Снимите медную ленту и отключите аккумулятор.

Теперь мы удалим все винты за один раз. Разместите их так, чтобы при сборке знать, куда каждый возвращается. Перепутывание винтов может повредить устройство.

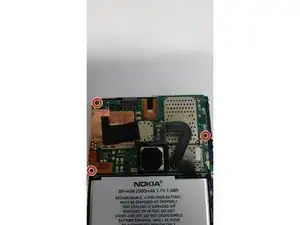

Сначала снимите 3 винта Torx, удерживающие плату. Держите их отдельно, чтобы не повредить материнскую плату.

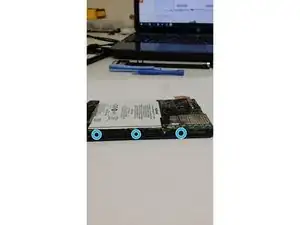

Снимите все 3 винта Torx справа от устройства. (Они все одинакового размера)

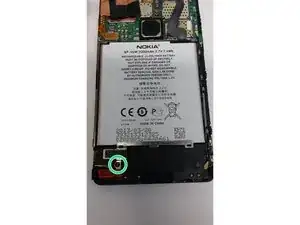

Снимите последний винт Torx, расположенный внизу слева устройства.

Ещё раз: раскладывая винты, убедитесь, что сможете вернуть их на те же места при сборке.

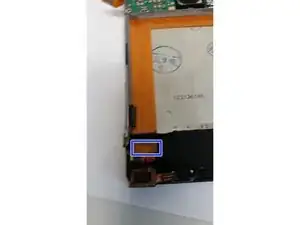

Снимите металлическую пластину внизу батареи.

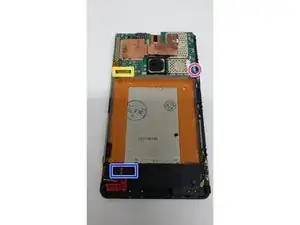

Отключите переключатель громкости/питания.

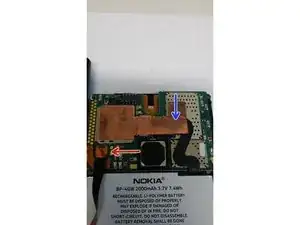

Осторожно отключите RF-кабель от материнской платы.

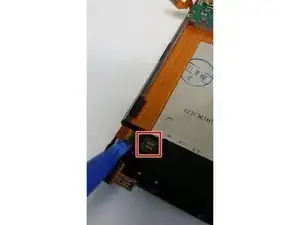

Отключите кабель дигитайзера (разъём сенсора/экрана).

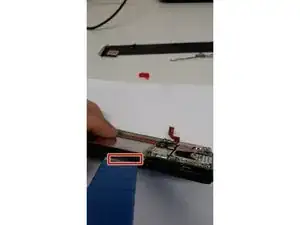

Подожмите вверх кабель сенсорного массива, чтобы отключить его.

Не применяйте грубой силы при его снятии, просто пошевелите пластиковым инструментом, чтобы освободить. Если это трудно, примените нагрев (например, фен тоже подойдет).

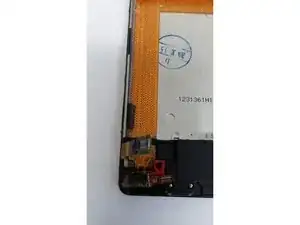

Отключите разъём LCD с помощью пластикового инструмента.

На этом этапе некоторые компоненты могут выпадать с мест, например динамик или крышка SIM-карты, но вы легко вернёте их, слегка приподняв плату.

Вставьте iSesamo между крышкой материнской платы и крышкой LCD, которая очень хрупкая.

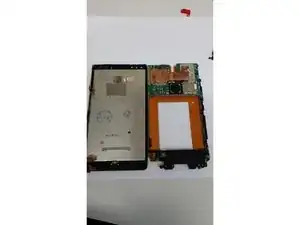

Отщелкните крышку материнской платы (это должно быть очень просто).

На картинке 3 видно, что также необходимо снять камеру и датчик приближения.
