Замена клавиатуры Samsung Epic 4G

Проведите ногтем вдоль кромки корпуса и оттяните пластиковую заднюю крышку.

При отделении пластиковой крышки от корпуса Вы услышите щелчок — это означает, что крышка отщёлкнулась.

После слышимого щелчка аккуратно оттяните пластиковую крышку, чтобы снять её.

Извлеките аккумулятор, поддев его край и поднимая вверх.

Найдите карту памяти в верхнем правом углу устройства.

Аккуратно извлеките карту памяти, сдвинув её пальцами из держателя.

Выверните семь винтов на задней панели телефона, используя крестовую отвертку Phillips #000.

Отделите заднюю крышку от серебристой окантовки корпуса, поддев между ними нейлоновым лопаточником.

При отделении этих частей большинство кнопок (включая кнопку питания) выпадут.

Если кнопка питания не выпала на предыдущем шаге, извлеките её пинцетом.

На этом этапе Вы можете заменить кнопку питания на новую от производителя.

Снимите белый кабель вдоль правой стороны устройства (рядом с отсеком аккумулятора), используя нейлоновый лопаточник.

Выведите оба конца белого кабеля. Они легко выйдут из разъёмов без чрезмерного натяжения.

Не вырывайте белые кабели из устройства.

Выверните винт, удерживающий антенное узел, используя отвертку Tri-Point Y0.

Осторожно выведите антенное узел из корпуса пальцами.

Подденьте гибкий кабель в верхней части телефона нейлоновым лопаточником и аккуратно отсоедините его.

Повторите тот же приём для большого гибкого кабеля, расположенного слева под меньшим кабелем.

Поднимите и извлеките материнскую плату из устройства.

Порт USB расположен в верхней части материнской платы. На этом этапе замените порт на новый от производителя.

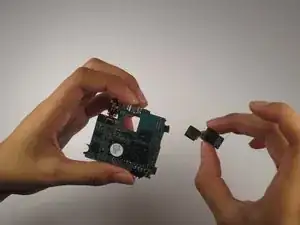

Снимите и замените объектив камеры на новый от производителя.

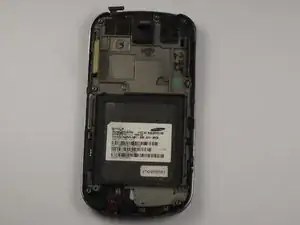

Снимите белую наклейку-этикетку.

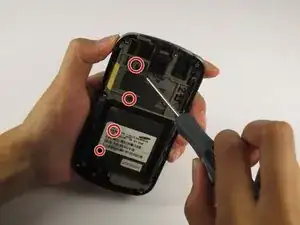

Выверните четыре винта слева от устройства маленькой крестовой отверткой.

Два винта находятся за белой наклейкой, и два расположены прямо над наклейкой.

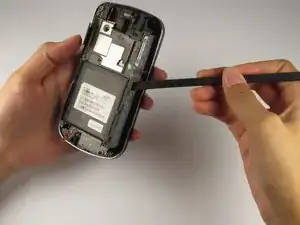

Подденьте и отведите металлическую серебристую окантовку по периметру телефона нейлоновым лопаточником.

Осторожно снимите серую среднюю пластину с помощью лопаточника.

Проявите особую осторожность, чтобы не повредить QWERTY-клавиатуру, которая находится непосредственно за средней пластиной. В этот момент не сдвигайте телефон для раскрытия.

Средняя пластина должна быть полностью отделена от клавиатуры и извлечена из устройства.

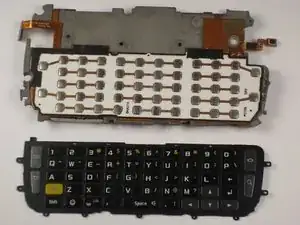

На этом этапе Вы можете удалить оригинальную QWERTY-клавиатуру и установить сменную. Установка выполняется в обратном порядке снятия.
