Замена фронтального динамика G'z One Boulder

Необходимо удалить 4 черные винта, находящиеся на верхней части крышки. Подходит отвертка с плоским лезвием размером 1,5 мм для винтов с фигурной головкой.

Обратите внимание, что два винта, расположенные ближе к петле, длиннее остальных двух.

Удалите два боковых винта.

При сборке может потребоваться прижать переднюю и заднюю части крышки вместе при вставке этих боковых винтов, чтобы отверстия совпали.

Используйте пластиковый инструмент для открытия, чтобы снять защитное стекло экрана с остальной части крышки.

Ваш телефон должен выглядеть как на изображении слева.

Если вы собираете устройство после предыдущего шага, убедитесь, что шлейф правильно расположен, перед тем как закрепить переднюю крышку.

Удалите один винт, расположенный на левой стороне телефона, учитывая изображенную ориентацию.

Это освободит материнскую плату от задней крышки.

Поднимите плату из корпуса, начиная с верхней части. Продолжайте сгибать её вперед, чтобы получить доступ к шлейфу, который все еще соединяет ее.

Аккуратно вытяните материнскую плату с помощью лопатки снизу вверх в текущей ориентации.

Шлейф будет подключен под материнской платой. Для их отключения потребуется небольшое усилие.

Хотя потребуется некоторое усилие, будьте осторожны, чтобы не погнуть ни одной из штырей с обеих сторон.

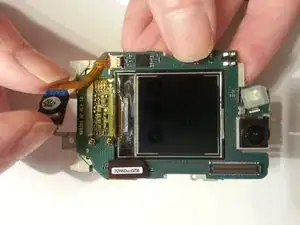

Поднимите динамик к себе из белого пластикового контейнера.

Аккуратно отключите
