Замена сборки верхней половины LG CU400

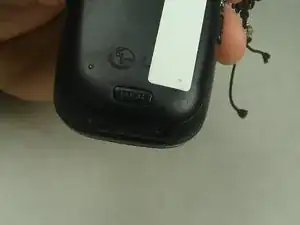

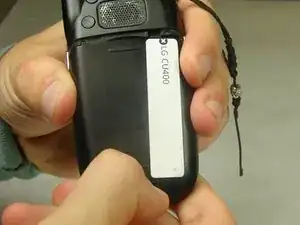

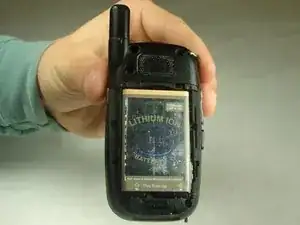

Нажмите кнопку с надписью «PUSH» на задней крышке.

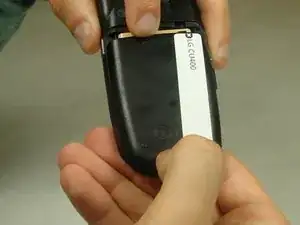

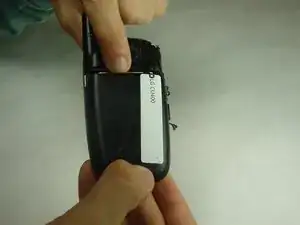

Сдвиньте заднюю крышку на себя.

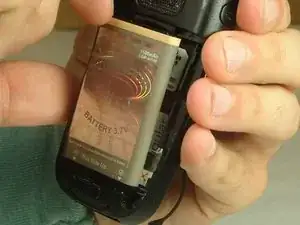

Чтобы снять аккумулятор, возьмитесь за передний верхний край аккумулятора и потяните его в сторону от корпуса телефона.

При установке нового аккумулятора совместите металлические контакты телефона с контактами аккумулятора.

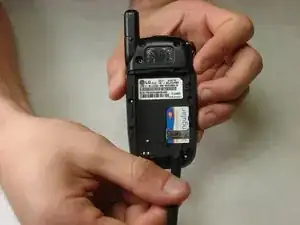

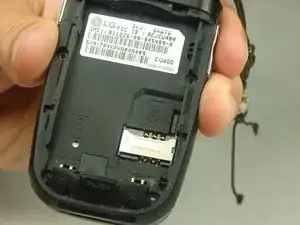

Извлеките карту SIM, сдвинув её из-под фиксатора пальцами или лопаткой.

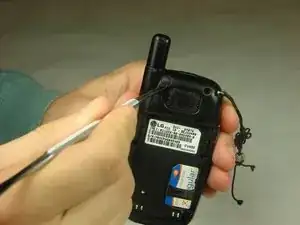

Удалите резиновые заглушки в выделенных местах с помощью металлической лопатки.

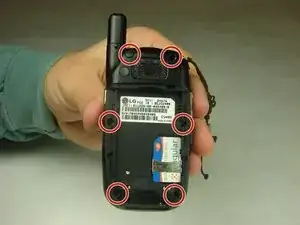

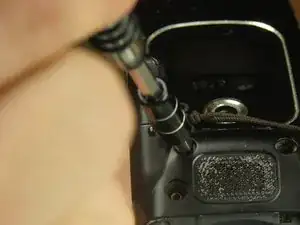

Открутите шесть 3-мм винтов плоской крестообразной головки №000 с задней панели телефона с помощью крестовой отвёртки №000.

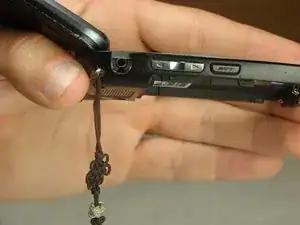

Удалите заглушку разъёма для наушников пальцем или металлической лопаткой.

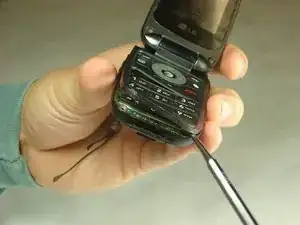

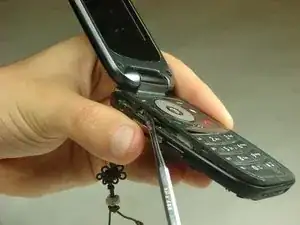

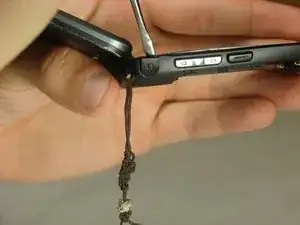

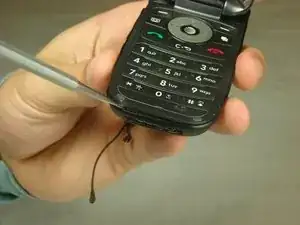

Вставьте металлическую лопатку между сборкой клавиатуры и задней крышкой и подденьте две сборки, разделяя их.

Действуйте аккуратно, чтобы не сломать пластиковые защёлки, скрепляющие сборки.

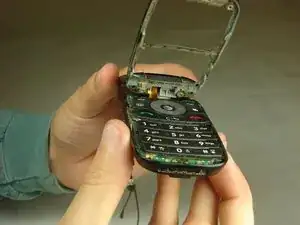

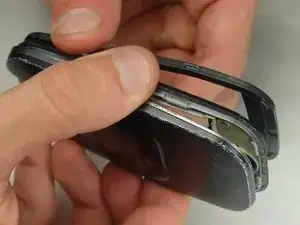

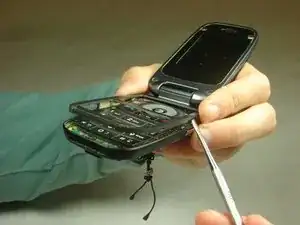

Обойдите периметр телефона металлической лопаткой, чтобы полностью отделить две сборки.

После того как Вы полностью обойдёте периметр телефона, у Вас будет доступ к компонентам в сборке нижней половины.

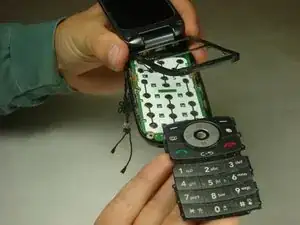

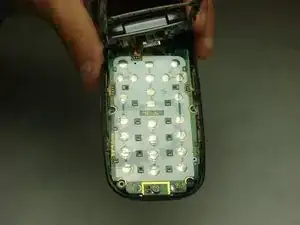

Вы увидите, что цифровая клавиатура ослаблена и может быть просто извлечена из открытого корпуса телефона.

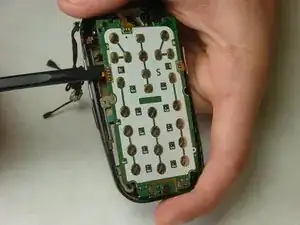

С помощью лопатки начните аккуратно поддевать материнскую плату от задней панели телефона, постепенно обходя её периметр.

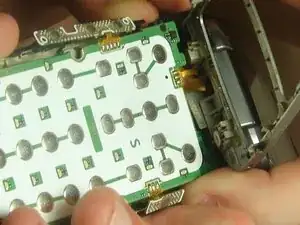

На каждой стороне материнской платы подключены медные ленточные кабели, идущие к кнопкам регулировки громкости и камере, которые необходимо вывести из корпуса телефона при извлечении платы.

Всего таких кабелей три, но пока не извлекайте верхний кабель из корпуса телефона.

Как только материнская плата будет освобождена, она всё ещё останется прикреплённой к задней панели корпуса двумя проводами — красным и чёрным, скрученными вместе.

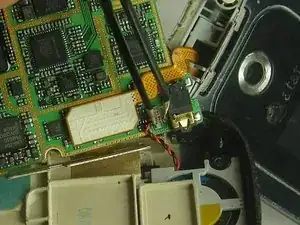

Возьмитесь пинцетом за чёрную деталь, к которой прикреплены провода, и просто снимите её с материнской платы.

Вам может потребоваться перевернуть телефон так, чтобы экран оказался обращённым вниз. На данном этапе клавиатурную сборку можно закрыть.

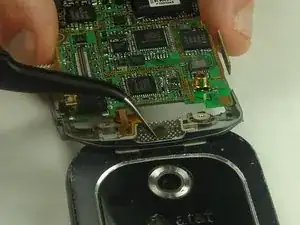

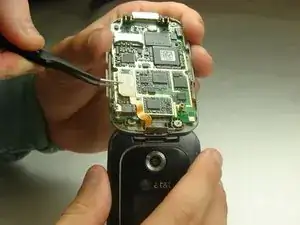

Используйте пинцет, чтобы отсоединить ленточный кабель дисплея от задней части материнской платы.

Убедитесь, что Вы поднимаете кабель полностью, не отсоединяя его плоскую часть под углом.

Используйте пинцет, чтобы отсоединить верхний ленточный кабель, упомянутый на шаге 11, от области шарнира.

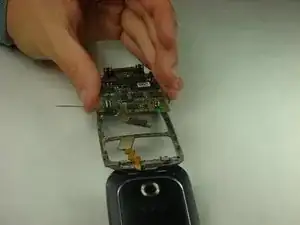

Возьмитесь за крайние стороны материнской платы и аккуратно приподнимите её от корпуса телефона.

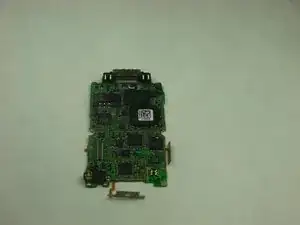

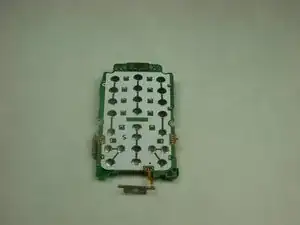

Материнская плата должна полностью освободиться от корпуса, в результате Вы получите то, что показано на изображениях.

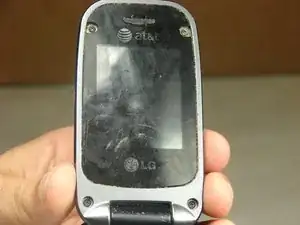

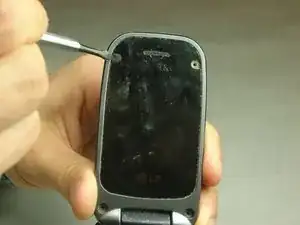

Удалите четыре резиновые заглушки с передней панели экрана с помощью металлической лопатки.

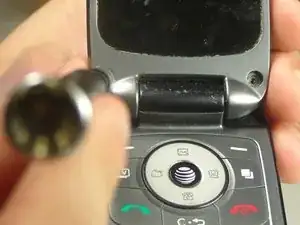

Открутите четыре 3-мм винта плоской крестообразной головки №000 с передней панели экрана с помощью крестовой отвёртки №000.

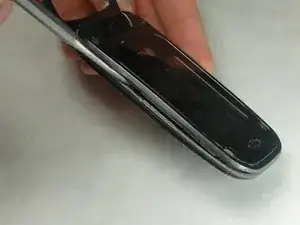

Вставьте металлическую лопатку в зазор верхней сборки. Это позволит отделить две части друг от друга.

Продолжайте обходить периметр телефона металлической лопаткой.

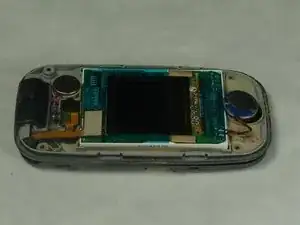

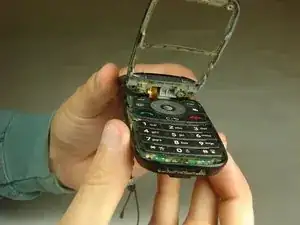

После полного обхода периметра телефона Вы должны получить две половины верхней сборки: сборку экрана и крышку.

Отложите половинку крышки в сторону.

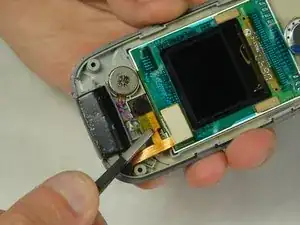

С помощью пинцета аккуратно отсоедините ленточный кабель дисплея от сборки экрана и телефона, подняв вверх оба соединения.

Ленточный кабель дисплея по-прежнему будет прикреплён к телефону через шарнир. Отключение ленточного кабеля дисплея на этом шаге необходимо для удаления экрана из сборки экрана.

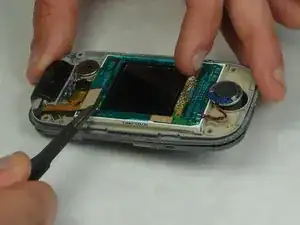

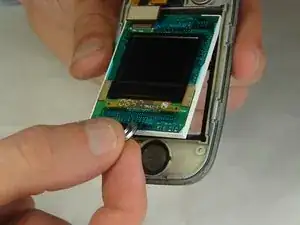

Возьмитесь за экран и динамик уха, подключённые к экрану красным и чёрным проводами, и аккуратно оттяните экран от сборки экрана.
