Замена разъёма зарядки LG CU400

Нажмите кнопку с надписью «PUSH» на задней крышке.

Сдвиньте заднюю крышку в вашу сторону.

Чтобы снять аккумулятор, захватите верхний передний край аккумулятора и потяните аккумулятор от телефона.

При установке нового аккумулятора совместите металлические контакты телефона с металлическими контактами аккумулятора.

Извлеките SIM-карту, сдвинув карту из-под фиксирующей планки пальцами или лопаткой.

Снимите резиновые заглушки в отмеченных местах с помощью металлической лопатки.

Снимите шесть винтов 3 мм с головкой Phillips #000 с задней панели телефона с помощью отвёртки Phillips #000.

Снимите крышку разъёма для наушников пальцем или металлической лопаткой.

Вставьте металлическую лопатку между сборкой клавиатуры и задней частью корпуса и разъедините эти две сборки.

Подденьте осторожно, чтобы не сломать пластиковые защёлки, удерживающие обе сборки.

Продвигайтесь по периметру телефона металлической лопаткой, чтобы отделить обе сборки.

После того как Вы отделите периметр телефона, получите доступ к компонентам в нижней половине корпуса.

Вы заметите, что клавиатура ослаблена и её можно просто вынуть из открытого корпуса телефона.

С помощью лопатки аккуратно подденьте материнскую плату от задней части телефона и продвигайтесь вокруг периметра платы.

С каждой стороны материнской платы к кнопкам регулировки громкости и камере идут медные шлейфы, которые нужно вытянуть из корпуса телефона при снятии платы.

Их всего три, но верхний пока не извлекайте из корпуса телефона.

Когда материнская плата освободится, она всё ещё будет прикреплена к задней части корпуса двумя проводами — красным и чёрным, скрученными вместе.

С помощью пинцета захватите чёрный разъём, к которому присоединены эти провода, и просто снимите его с материнской платы.

Возможно, потребуется перевернуть телефон экраном вниз. По желанию можно вернуть сборку клавиатуры в закрытое положение для этого шага.

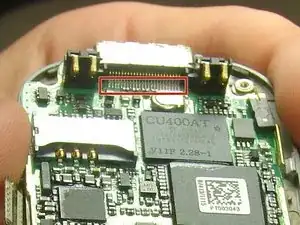

Снимите шлейф дисплея с задней стороны материнской платы с помощью пинцета.

Поднимайте так, чтобы снимать шлейф целиком, а не срывать плоскую часть под углом.

С помощью пинцета снимите верхний шлейф, упомянутый в шаге 11, из области шарнира.

Возьмите материнскую плату за обе стороны и осторожно поднимите её из корпуса телефона.

Материнская плата должна быть полностью освобождена от корпуса, и у Вас должно получиться то, что показано на фотографиях.

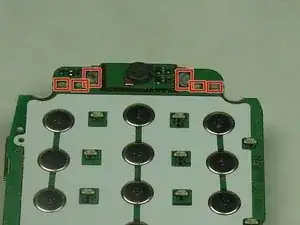

Найдите 6 мест, которые необходимо выпаять.

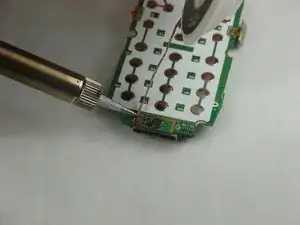

С помощью оплётки для выпайки и паяльника удалите припаянные соединения. Для получения дополнительной информации по пайке используйте страницу "Как паять и выпаивать соединения".

При установке нового разъёма зарядки используйте припой, а не оплётку для создания соединения.

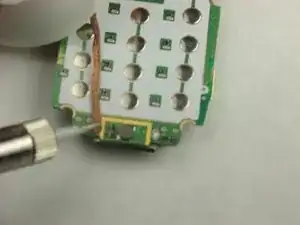

Необходимо покрыть отмеченную рамкой область флюсом в жидком состоянии, затем нагреть её тепловым феном, аккуратно поддев разъём питания микропаяльными пинцетами. Для получения дополнительной информации по микропайке используйте видео https://www.youtube.com/watch?v=jGZKsuaJ....

Обязательно просмотрите видео, чтобы увидеть, как припаять новый разъём питания микропайкой.
