Замена гибкого кабеля LG CU400

Нажмите кнопку с надписью «PUSH» на задней крышке.

Сдвиньте заднюю крышку в сторону от себя.

Чтобы извлечь аккумулятор, захватите передний верхний край аккумулятора и потяните аккумулятор от телефона.

При установке нового аккумулятора совместите металлические контакты телефона с металлическими контактами аккумулятора.

Извлеките SIM-карту, сдвинув карту из-под фиксирующей планки пальцами или лопаткой.

Снимите резиновые заглушки в отмеченных местах с помощью металлической лопатки.

Отверткой Phillips #000 выкрутите шесть винтов с плоским потайным шляпкой 3 мм с задней части телефона.

Снимите крышку разъёма для наушников пальцем или металлической лопаткой.

Вставьте металлическую лопатку между модулем клавиатуры и задней крышкой и отожмите два модуля друг от друга.

Отжимайте аккуратно, чтобы не сломать пластиковые защёлки, удерживающие два модуля вместе.

Продвигайтесь вокруг периметра телефона металлической лопаткой, чтобы разделить два модуля.

После обхода периметра телефона у вас появится доступ к компонентам в нижней половине сборки.

Обратите внимание, что цифровая клавиатура ослаблена и её можно просто вынуть из открытого корпуса телефона.

С помощью лопатки аккуратно начните поддевать плату от задней части телефона и продвигайтесь вокруг периметра платы.

По бокам платы находятся медные шлейфы, ведущие к кнопкам регулировки громкости и камере; их нужно вывести из корпуса по мере извлечения платы.

Всего их три, но верхний пока не удаляйте из корпуса телефона.

Когда плата будет разблокирована, она всё ещё будет соединена с задней частью корпуса двумя проводами, красным и чёрным, скрученными вместе.

Используйте пинцет, чтобы захватить чёрный разъём, к которому подключены эти провода, и просто отцепите его от платы.

Возможно, придётся перевернуть телефон экраном вниз. Для этого шага можно привести клавиатурный модуль в закрытое положение.

Снимите шлейф дисплея с задней стороны материнской платы с помощью пинцета.

Поднимая, убедитесь, что вы тянете весь шлейф сразу, а не срываете плоскую часть под углом.

С помощью пинцета снимите верхний шлейф, упомянутый в шаге 11, из области петли.

Захватите плату с обеих сторон и аккуратно поднимите её от корпуса телефона.

Плата должна полностью освободиться от корпуса телефона, и вы увидите изображённое на фотографиях.

Снимите четыре резиновые заглушки с переднего экрана с помощью металлической лопатки.

Отверткой Phillips #000 выкрутите четыре винта с плоским потайным шляпкой 3 мм с переднего экрана.

Вставьте металлическую лопатку в шов верхней сборки. Это позволит разъединить две части друг от друга.

Продолжайте работать по периметру телефона металлической лопаткой.

После обхода периметра верхняя сборка разделится на две половины: модуль экрана и крышку.

Отложите половину крышки.

С помощью пинцета аккуратно отсоедините шлейф дисплея от сборки экрана и телефона, приподнимая оба разъёма.

Шлейф дисплея останется прикреплённым к телефону через шарнир. Отключение шлейфа дисплея на этом шаге нужно для отделения экрана от корпуса экрана.

Возьмите экран и слуховой динамик, соединённый с экраном красным и чёрным проводами, и осторожно оттяните экран от сборки экрана.

С помощью пинцета вытяните серую пластиковую деталь, окружавшую гибкий кабель, из области шарнира.

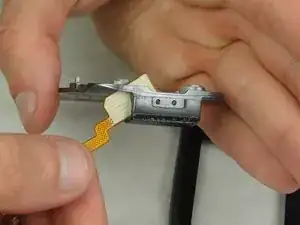

Пинцетом сдвиньте металлическую деталь вдоль центральной линии шарнира, пока она не защёлкнется на место.

Эта деталь полностью не снимается.

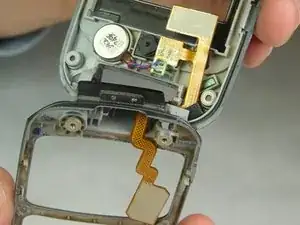

Теперь можно аккуратно разъединить корпус телефона в области шарнира, раздвинув его по левой стороне шарнира.

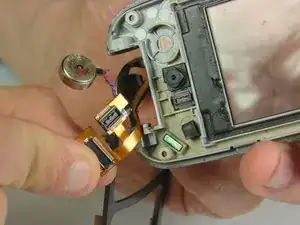

Удалите серебристый диск из отсека.

Серебристый диск соединён с кабелем дисплея красным и синим проводами.

Аккуратно вытяните гибкий кабель дисплея.
