Замена петли LG CU400

Нажмите кнопку с надписью «PUSH» на задней крышке.

Сдвиньте заднюю крышку в вашу сторону.

Чтобы вынуть аккумулятор, захватите верхний передний край аккумулятора и потяните аккумулятор от телефона.

При установке нового аккумулятора совместите металлические контакты телефона с металлическими контактами аккумулятора.

Извлеките SIM-карту, сдвинув карту из-под фиксатора пальцами или лопаткой.

Снимите резиновые заглушки в отмеченных местах с помощью металлической лопатки.

Удалите шесть винтов с плоской крестообразной головкой #000, длиной 3 мм, с задней части телефона с помощью отвертки Phillips #000.

Снимите заглушку разъема для наушников пальцем или металлической лопаткой.

Вставьте металлическую лопатку между блоком клавиатуры и задней частью корпуса и подденьте два блока, чтобы разъединить их.

Подденьте аккуратно, чтобы не сломать пластиковые защелки, удерживающие оба блока вместе.

Продолжайте обходить периметр телефона металлической лопаткой, чтобы полностью отделить оба блока.

После обхода периметра телефона у вас появится доступ к компонентам в нижней половине корпуса.

Вы увидите, что цифровая клавиатура свободна и её можно просто вынуть из открытого корпуса телефона.

Используя лопатку, аккуратно подденьте материнскую плату от задней части корпуса и обойдите периметр платы.

К каждой стороне материнской платы подключены медные ленточные кабели, идущие к кнопкам регулировки громкости и к камере; их нужно вывести из корпуса по мере удаления платы.

Всего их три, но верхний пока не снимайте с корпуса.

Когда материнская плата уже не зафиксирована, она всё ещё будет прикреплена к задней части корпуса двумя скрученными проводами — красным и чёрным.

С помощью пинцета захватите чёрный разъём, к которому подключены эти провода, и просто снимите его с материнской платы.

Возможно, потребуется перевернуть телефон экраном вниз. Для этого шага можно закрыть блок клавиатуры.

Снимите шлейф дисплея с задней части материнской платы с помощью пинцета.

Поднимайте так, чтобы снимать весь шлейф одновременно и не тянуть плоскую часть под углом.

С помощью пинцета снимите верхний ленточный кабель, упомянутый в шаге 11, из области петли.

Захватите материнскую плату с обеих сторон и осторожно поднимите её от корпуса телефона.

Материнская плата должна полностью отделиться от корпуса, и вы получите то, что показано на фотографиях.

Снимите четыре резиновые заглушки с переднего экрана с помощью металлической лопатки.

Удалите четыре винта с плоской крестообразной головкой #000, длиной 3 мм, с переднего экрана с помощью отвертки Phillips #000.

Вставьте металлическую лопатку в шов верхней сборки. Это разъединит две части друг от друга.

Продолжайте обходить периметр телефона металлической лопаткой.

После обхода периметра верхняя сборка разделится на две части: модуль экрана и крышку.

Отложите половину крышки в сторону.

С помощью пинцета аккуратно отсоедините шлейф дисплея от узла экрана и от телефона, слегка подняв оба соединения.

Шлейф дисплея всё ещё будет прикреплён к телефону через шарнир. Отсоединение шлейфа дисплея на этом шаге необходимо для отделения экрана от узла экрана.

Удерживая экран и слуховой динамик, соединённый с экраном красным и чёрным проводами, аккуратно оттяните экран от узла экрана.

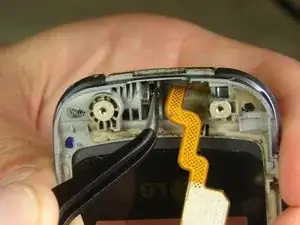

С помощью пинцета вытяните серый пластиковый элемент, который проходит вокруг гибкого кабеля, из области шарнира.

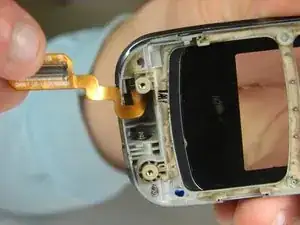

С помощью пинцета сдвиньте металлическую деталь вдоль центральной линии шарнира, пока она не защёлкнется на месте.

Эта деталь полностью не снимается.

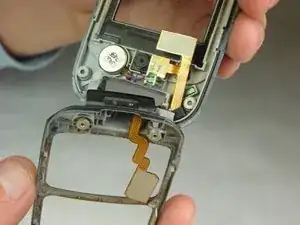

Теперь можно аккуратно разъединить корпус телефона в области шарнира, отделяя их с левой стороны шарнира.
