Замена клавиатуры устройства LG CU515 SKU 64743
Это руководство покажет, как снять клавиатуру. Это довольно сложная инструкция для устройства LG CU515 SKU 64743. Снятие клавиатуры потребует множества инструментов и шагов. Тем не менее, это руководство проведёт Вас через каждый шаг подробно, чтобы сделать процесс максимально простым.
Шаг 1
Найдите выступающую защёлку в верхней части задней крышки.
Удерживая телефон в одной руке и нажимая большим пальцем другой руки, нажмите на защёлку, пока крышка не отщёлкнется от телефона.
Сдвиньте крышку вниз, пока она полностью не снимется с телефона.
Шаг 2
Удерживая телефон в одной руке и используя указательный палец другой, извлеките аккумулятор, поддев его за выемку в нижней части телефона.
Шаг 3

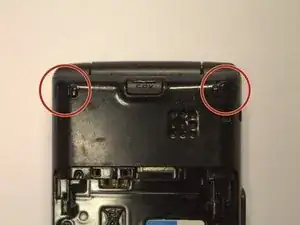

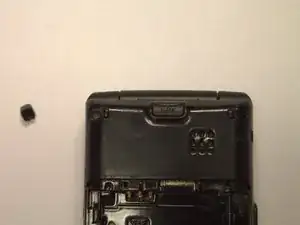

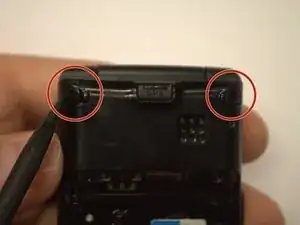

С помощью лопатки или другого острого инструмента снимите два резиновых элемента в верхней части задней панели телефона.
Шаг 4

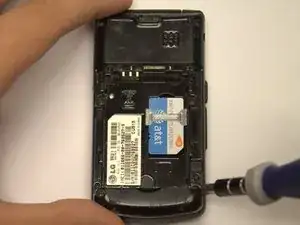

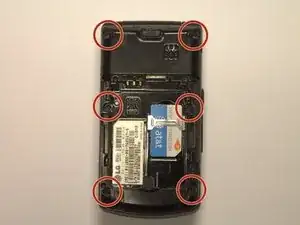

Используйте маленькую крестообразную отвёртку, чтобы выкрутить шесть винтов длиной 3 мм, отмеченных на фото.
Шаг 5
Используя монтировку или плоскую отвёртку, подденьте заднюю крышку от передней части и аккуратно приподнимите.
Возможно потребуется поддевать по всему периметру, чтобы полностью снять заднюю крышку.
Шаг 6

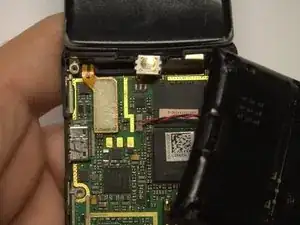

Используйте пинцет, чтобы аккуратно отсоединить провода, соединяющие динамики с основной платой.
Шаг 7

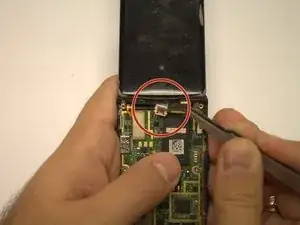

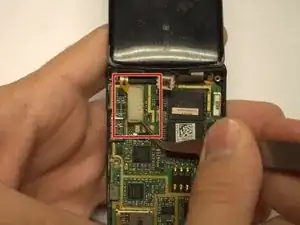

Найдите маленький язычок в верхней центральной части материнской платы. Он соединяет материнскую плату с остальной частью телефона. Отсоедините его с помощью пинцета.
Аккуратно отсоедините прямоугольный шлейфовый разъём с помощью пинцета.

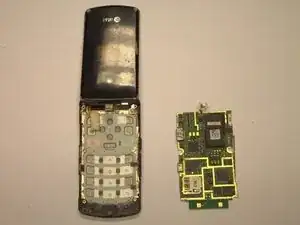

Теперь можно поднять материнскую плату от остальной части телефона.
Шаг 8

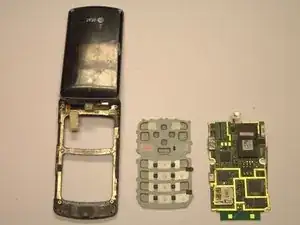

После снятия материнской платы больше ничего не удерживает клавиатуру. Её можно легко поднять из корпуса телефона.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
