Замена разъёма зарядки Redmi Note 6 Pro R
Не работает разъём зарядки? Просыпаетесь и обнаруживаете, что устройство не полностью заряжено, или при небольшом движении телефона зарядное устройство отключается, потому что оно не полностью вставлено в разъём?
В этом руководстве мы решим эту проблему и подготовим органайзер для хранения всех мелких деталей и винтов, чтобы ничего не потерять!
Обычно это легко исправить, но при разборке мобильного устройства нужно быть аккуратным и терпеливым. Теперь перейдём к подробностям!
Шаг 1
Прежде всего очень важно удостовериться, что уровень заряда аккумулятора не ниже 20% и не выше 80%. Эти уровни создают наибольшую нагрузку на аккумулятор, и мы хотим быть уверены, что во время ремонта ничего не случится. Рекомендуемый уровень — 50%.
Когда уровень заряда станет подходящим, выключите устройство и извлеките SIM-карту (шаг 1 прикреплённого PDF в конце страницы). Если этого не сделать, устройство может получить физические и программные повреждения.
Шаг 2
При открытии устройства нужно действовать очень осторожно и с терпением; используйте пластиковую лопатку и фиксируйте раскрытие медиатором, картой или аналогичным предметом.

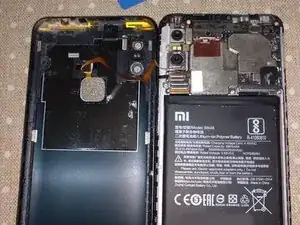

При полном открытии держите устройство раскрытым как книгу влево (экран должен быть на столе). Делается это потому, что позже необходимо отключить кабель, который соединяет крышку с датчиком отпечатков пальцев.
Игнорирование того факта, что кабель соединяет заднюю крышку с датчиком отпечатков пальцев, может привести к серьёзным повреждениям устройства, требующим дорогостоящего ремонта.
Шаг 3
Все винты в этом ремонте — с головкой PH00.
Далее открутите винт, который удерживает экранную пластину, защищающую шлейф датчика отпечатков пальцев (шаг 2 в PDF).
Для успешного выполнения следующего шага рекомендуется использовать нейлер для минимизации риска порезать шлейф датчика отпечатков или оставить следы жира от рук внутри устройства.
Снимите защитную пластину, закрывающую шлейф датчика отпечатков (шаг 3 в PDF).

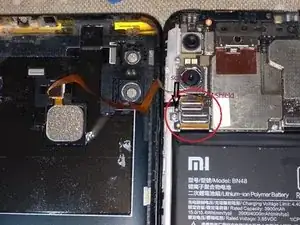

В завершение этого шага используйте лопатку, чтобы отключить оранжевый шлейф, соединяющий крышку с корпусом устройства. Делайте это очень осторожно. Теперь положите заднюю крышку в безопасное место (шаг 4 в PDF).
Шаг 4
Теперь нужно открутить два винта, удерживающие защитную пластину (шаг 5 в PDF).
Затем, после снятия пластины защитного экрана с помощью нейлера или лопатки, отсоедините два кабеля, находящиеся под ней (лопаткой) (шаг 6 в PDF).
Мы отключаем аккумулятор, потому что цепь кнопки питания в этом устройстве разрывается после снятия крышки. В результате мобильный не сможет перезапуститься. Чтобы этого избежать, отключите аккумулятор.
Нет необходимости извлекать аккумулятор. Достаточно отключить кабели.
Шаг 5
Если гарантия ещё действует, выполнение этой операции полностью аннулирует гарантию.

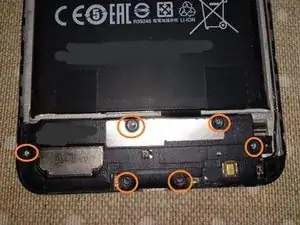

Снимите шесть винтов, показанных на изображении. ВНИМАНИЕ! Один из них находится под наклейкой Xiaomi! (шаг 7 в PDF)
Снимите вибромотор и динамик (они находятся в одном модуле) с помощью нейлера.
Шаг 6

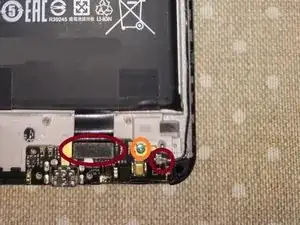

Сначала выполните действия, отмеченные красным, затем — оранжевым.
С помощью лопатки и большой аккуратности отключите разъёмы аккумулятора и антенн (оба отмечены красным).
После этого можно открутить винт, который следует хранить отдельно от остальных! (шаг 8 в PDF)

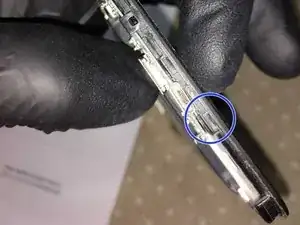

Используя острие лопатки или аналогичный инструмент, немного подденьте в отверстии, отмеченном синим. (шаг 9 в PDF)
Заключение
Для сборки устройства выполните все шаги в обратном порядке. Учтите, что мобильный не будет корректно работать до тех пор, пока задняя крышка не установлена правильно, поскольку она соединяет кнопки питания и регулировки громкости с корпусом устройства и обеспечивает их нормальную работу.
Перевод руководства с ifixit.com
