Замена экрана Xiaomi Redmi Note 8

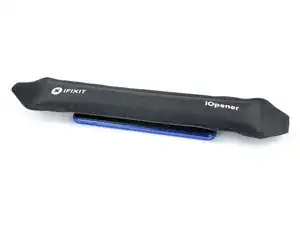

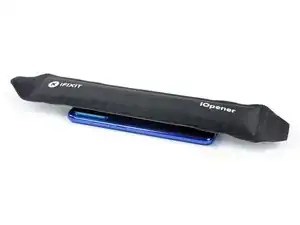

Подготовьте iOpener и приложите его к заднему стеклу минимум на две минуты, чтобы размягчить клей под ним.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу и могут быть повреждены.

Прикрепите присоску к нижнему краю заднего стекла как можно ближе к кромке.

Если заднее стекло треснуло, присоска может не держаться. Попробуйте приподнять стекло с помощью прочной ленты или приклейте присоску суперклеем и дайте клею высохнуть, чтобы продолжить работу.

Поднимите заднее стекло с помощью присоски, чтобы создать небольшой зазор между задней крышкой и рамкой.

Если сложно создать зазор, приложите больше тепла, чтобы ещё сильнее размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

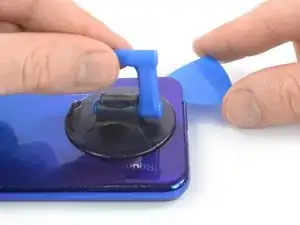

Вставьте инструмент‑лепесток в созданный зазор.

Проведите лепестком к нижнему правому углу, чтобы разрезать клей.

Оставьте лепесток на месте, чтобы клей не схватился снова.

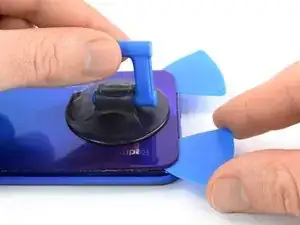

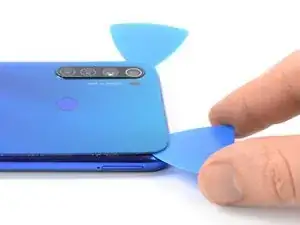

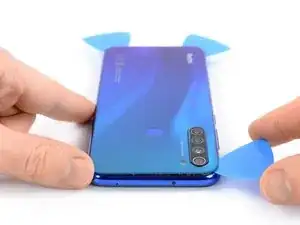

Вставьте второй лепесток на нижний край телефона.

Проведите лепестком к нижнему левому углу, чтобы разрезать клей.

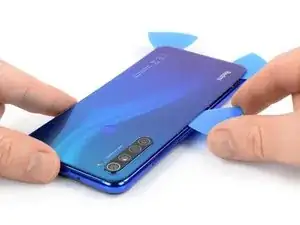

Оставьте лепестки на месте, чтобы клей не схватился снова.

Если клей становится трудно разрезать, скорее всего он остыл. Используйте iOpener одну–две минуты, чтобы разогреть его.

Вставьте третий лепесток в нижний левый угол телефона.

Проведите лепестком вдоль левого края телефона, чтобы разрезать клей.

Оставьте лепесток в верхнем левом углу, чтобы клей не схватился снова.

Вставьте четвёртый лепесток под верхний левый угол телефона.

Проведите лепестком вдоль верхнего края, чтобы разрезать клей.

Оставьте лепесток в верхнем правом углу, чтобы клей не схватился снова.

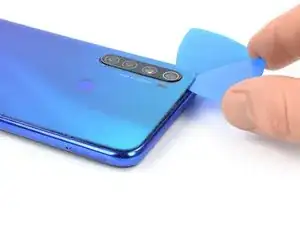

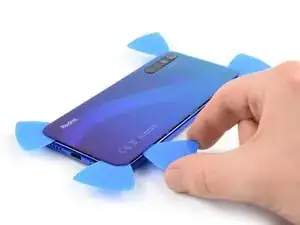

Вставьте пятый лепесток под верхний правый угол.

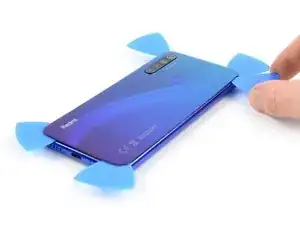

Проведите лепестком вдоль правого края заднего стекла, чтобы разрезать оставшийся клей.

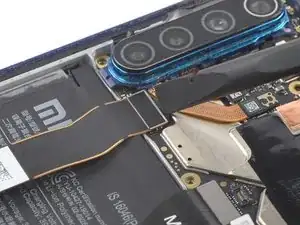

Не пытайтесь полностью снять заднее стекло пока. Покрытие камеры и узел сканера отпечатка пальца всё ещё приклеены.

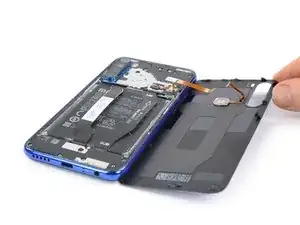

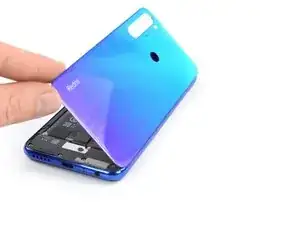

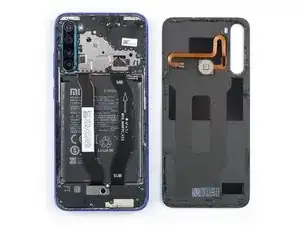

Осторожно отложите заднее стекло вправо от сборки телефона, как при открывании задней крышки книги.

Избегайте натяжения шлейфа сканера отпечатков во время этой операции.

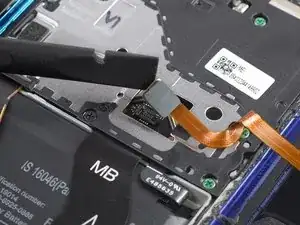

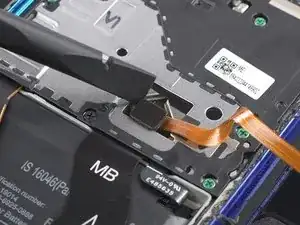

Используйте лопаточку, чтобы отсоединить сканер отпечатков, поддев разъём и отрывая его вертикально вверх из гнезда.

Снимите сборку заднего стекла.

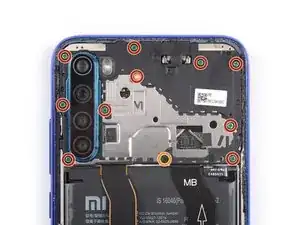

Используйте отвёртку, чтобы выкрутить одиннадцать винтов, фиксирующих крышку материнской платы:

Десять перекрёстных винтов длиной 3.9 мм

Один перекрёстный винт длиной 3.4 мм

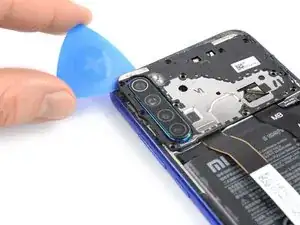

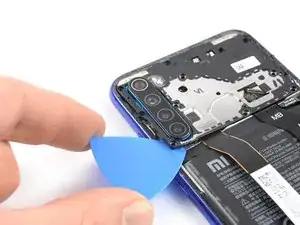

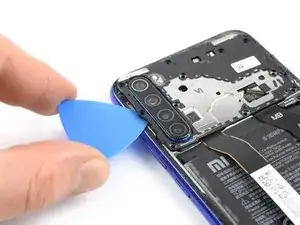

Вставьте кончик лепестка под нижний левый край крышки материнской платы.

Не вставляйте лепесток глубже 3–4 мм, чтобы не повредить материнскую плату.

Проведите лепестком вдоль левого края крышки материнской платы, чтобы отщёлкнуть пластиковые защёлки и поддеть её вверх.

Вставьте кончик лепестка под нижний правый край крышки материнской платы.

Проведите лепестком вдоль правого края крышки материнской платы, чтобы отщёлкнуть пластиковые защёлки и поддеть её вверх.

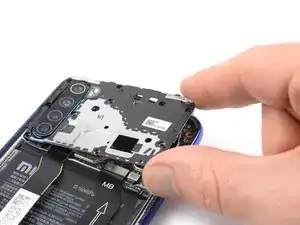

Снимите крышку материнской платы.

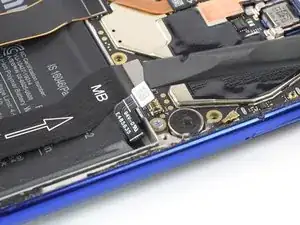

Используйте лопаточку, чтобы отключить кабель аккумулятора, поддев разъём и оттянув его вертикально вверх из гнезда.

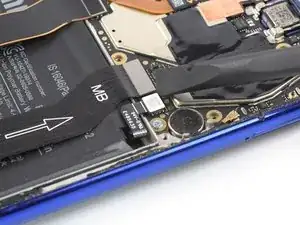

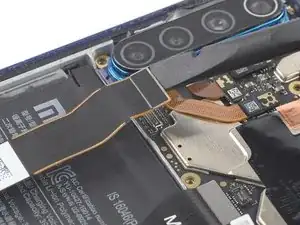

Используйте лопаткой, чтобы отсоединить шлейф дисплея, поддев разъем строго вверх из его гнезда.

Используйте кривую крестовую отвертку, чтобы открутить семь винтов длиной 3.9 мм, удерживающих крышку дочерней платы.

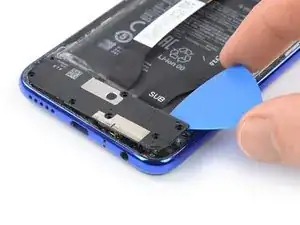

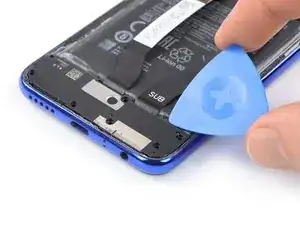

Просуньте кончик медиатора для вскрытия (примерно 3–4 мм) под верхний правый край крышки дочерней платы.

Поверните медиатор вбок, чтобы поддеть крышку дочерней платы вместе с динамиком.

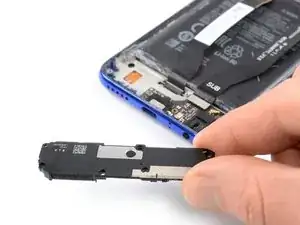

Снимите крышку дочерней платы и узел динамика.

Прикладывайте подогретый iOpener не менее чем на две минуты к экрану или используйте тепловой пистолет, чтобы размягчить клей под ним.

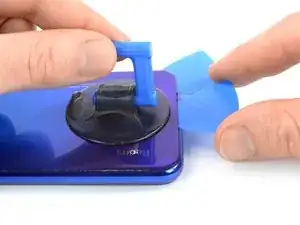

Когда экран станет тёплым на ощупь, прикрепите присоску к нижнему краю телефона.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к экрану.

Поднимите экран с помощью ручки присоски, чтобы создать небольшой зазор между экраном и средней рамой.

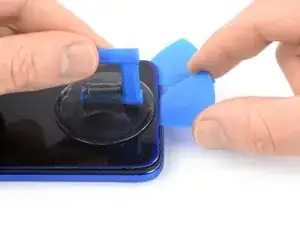

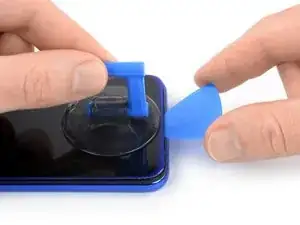

Вставьте медиатор для вскрытия в зазор между средней рамой и экраном.

Если вы хотите заменить только стекло дисплея, а не ЖК- и сенсорный слои, будьте особенно осторожны на следующем шаге. В правом нижнем конце ЖК-экрана находится небольшой шлейф, который очень хрупкий. Скользите только очень кончиком медиатора (примерно 1–2 мм).

Просуньте медиатор до правого нижнего угла экрана, чтобы разрезать клей. Оставьте медиатор на месте, чтобы предотвратить повторное схватывание клея.

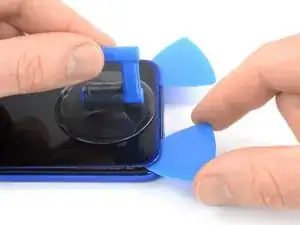

Вставьте второй медиатор и проведите им к левому нижнему углу экрана, чтобы перерезать клей.

Оставьте медиаторы на месте, чтобы предотвратить повторное схватывание клея.

Если клей становится трудно резать, скорее всего он остыл. Используйте iOpener или тепловой пистолет 1–2 минуты, чтобы снова его нагреть.

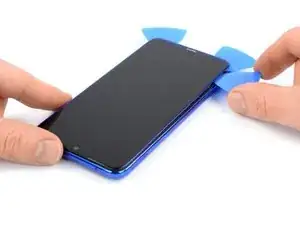

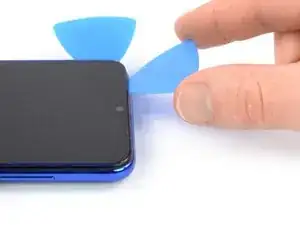

Вставьте третий медиатор под левый нижний угол экрана.

Проведите медиатором вдоль левого края экрана, чтобы перерезать клей. Оставьте его в верхнем левом углу, чтобы предотвратить повторное схватывание клея.

При работе рядом с фронтальной камерой вставляйте только кончик медиатора (примерно 3–4 мм), чтобы не повредить камеру и не оставить на ней разводов.

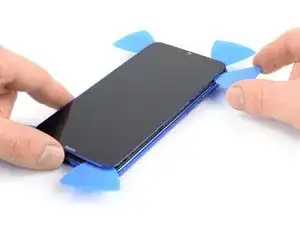

Вставьте четвёртый медиатор в верхнем левом углу экрана.

Проведите медиатором вдоль верхнего края телефона, чтобы перерезать клей.

Оставьте медиатор в верхнем правом углу экрана, чтобы предотвратить повторное схватывание клея.

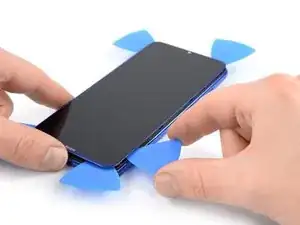

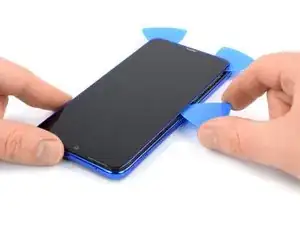

Вставьте пятый медиатор и проведите им вдоль правого края телефона, чтобы перерезать оставшийся клей.

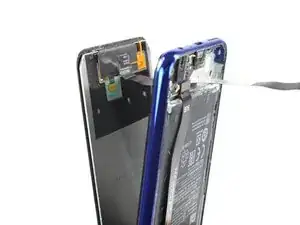

Не пытайтесь полностью снять дисплей — шлейф дисплея всё ещё пролезает через рамку.

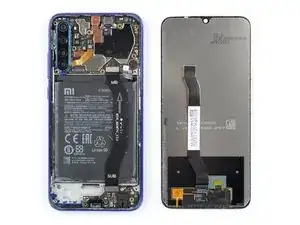

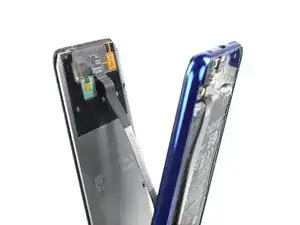

Протяните шлейф дисплея через зазор в средней раме и снимите экран.

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты, такие как сетка динамика, со старого экрана на новый.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

При сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую ленту.
