Замена дисплея Xiaomi Redmi Note 8 Pro

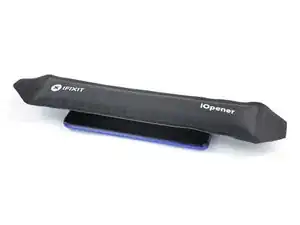

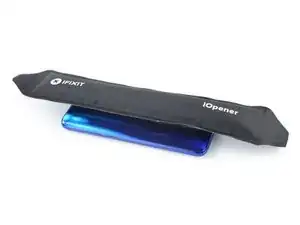

Приготовьте iOpener и приложите его к заднему стеклу не менее чем на две минуты, чтобы размягчить клей под ним.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к нижнему краю заднего стекла как можно ближе к краю.

Если заднее стекло треснуто, присоска может не держаться. Попробуйте приподнять стекло с помощью прочной ленты или приклейте присоску суперклеем и дайте ей застыть, чтобы продолжить работу.

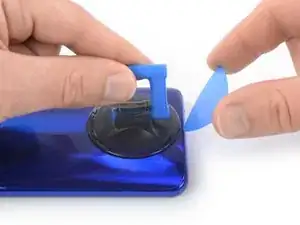

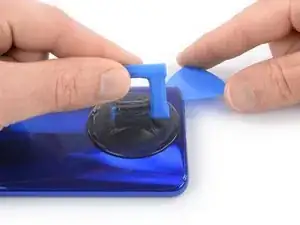

Поднимите заднее стекло с помощью присоски, чтобы создать небольшой зазор между задним стеклом и рамкой.

Если не получается создать зазор, приложите больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

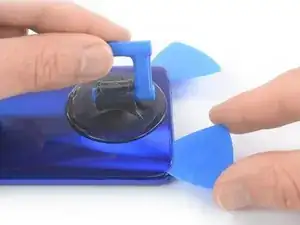

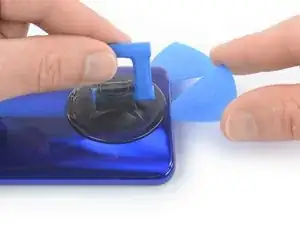

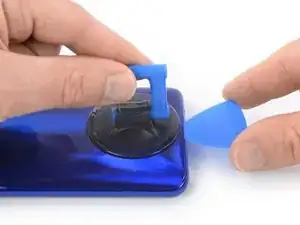

Вставьте открывалку (opening pick) в созданный зазор.

Проведите открывалкой к нижнему правому углу, чтобы разрезать клей.

Оставьте открывалку на месте, чтобы клей не слипся обратно.

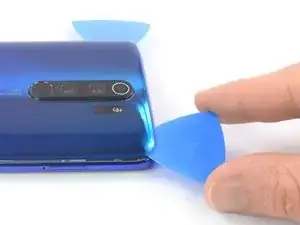

Вставьте вторую открывалку в нижний край телефона.

Проведите открывалкой к нижнему левому углу, чтобы разрезать клей.

Оставьте открывалки на месте, чтобы клей не слипся обратно.

Если клей становится трудно резать, вероятно он остыл. Используйте iOpener, чтобы снова нагреть его.

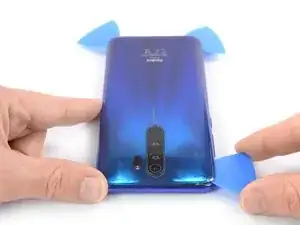

Вставьте третью открывалку в нижний левый угол телефона.

Проведите открывалкой вдоль левого края телефона, чтобы разрезать клей.

Оставьте открывалку в верхнем левом углу, чтобы клей не слипся обратно.

Вставьте четвёртую открывалку под верхний левый угол телефона.

Проведите открывалкой вдоль верхнего края, чтобы разрезать клей.

Оставьте открывалку в верхнем правом углу, чтобы клей не слипся обратно.

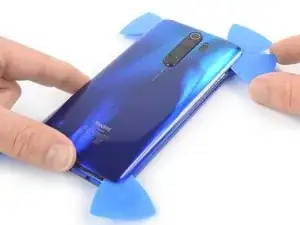

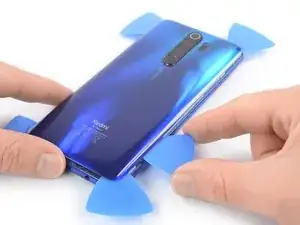

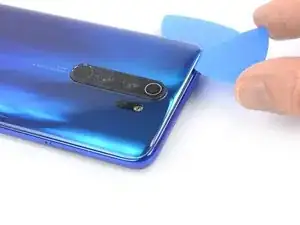

Вставьте пятую открывалку под верхний правый угол.

Проведите открывалкой вдоль правого края заднего стекла, чтобы разрезать оставшийся клей.

Не пытайтесь полностью снять заднее стекло пока. Крышка камеры и модуль отпечатка пальца всё ещё приклеены к задней части.

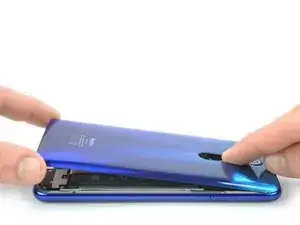

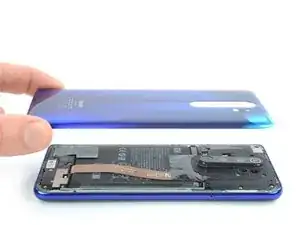

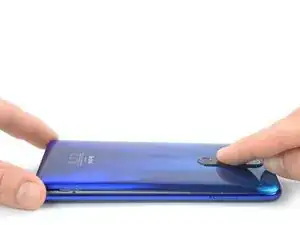

Осторожно приподнимите заднее стекло вверх, одновременно прижимая крышку камеры пальцем.

Крышка камеры и модуль отпечатка пальца должны отделиться от заднего стекла в процессе. Если клей слишком прочный, можно приложить нагретый iOpener к крышке камеры на одну‑две минуты, чтобы ослабить клей.

Снимите заднее стекло.

Нанесите новый клей в необходимые места после очистки соответствующих поверхностей изопропиловым спиртом (>90%).

Закрепите новое заднее стекло заранее вырезанным клеем или двусторонней клейкой лентой. После установки заднего стекла приложите сильное, равномерное давление к телефону на несколько минут, чтобы клей лучше схватился — стопка тяжёлых книг хорошо подходит для этого.

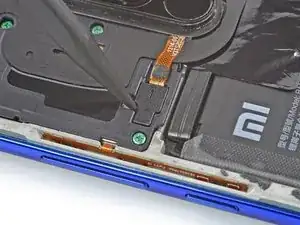

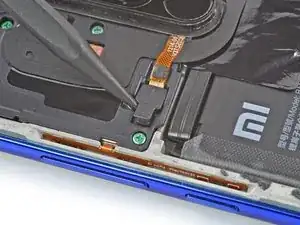

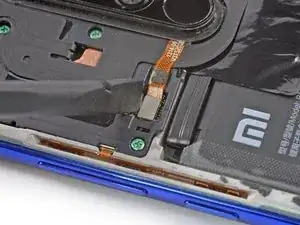

Вставьте заострённый конец лопатки (spudger) в зазор рядом с крышкой разъёма датчика отпечатка пальца.

С помощью лопатки подденьте крышку разъёма, наклоняя лопатку вниз. Для этого может потребоваться приложение некоторой силы.

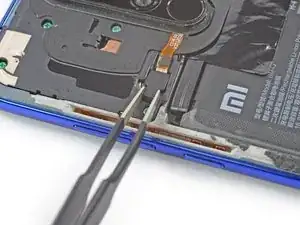

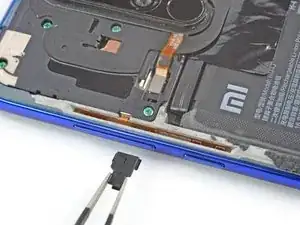

Используйте пинцет, чтобы снять крышку разъёма датчика отпечатка, вытянув её по её направлению и в сторону кнопок питания и громкости.

С помощью лопатки отключите кабель сканера отпечатков, поддев разъём и поднимая его вертикально вверх из гнезда.

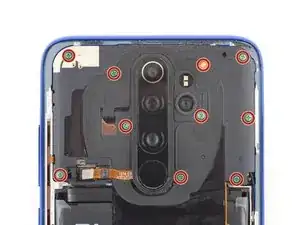

Отвинтите десять винтов длиной 3.9 мм, крепящих крышку материнской платы, крестовой отвёрткой Phillips.

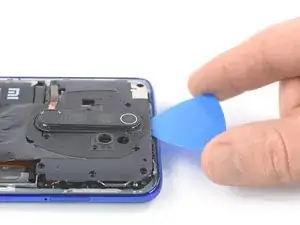

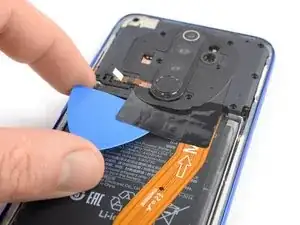

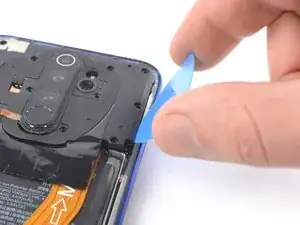

Подденьте лезвие для вскрытия под чёрной фольгой, покрывающей аккумулятор и соединительный кабель.

Используйте лезвие для вскрытия, чтобы осторожно отделить чёрную фольгу от аккумулятора и соединительного кабеля.

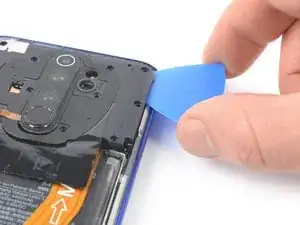

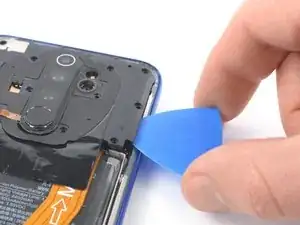

Вставьте наконечник лезвия для вскрытия под нижний правый угол крышки материнской платы.

Проведите лезвием вдоль правого края крышки материнской платы, чтобы отвести пластиковые защёлки и приподнять её.

Вставьте лезвие для вскрытия под верхний край крышки материнской платы и приподнимите её.

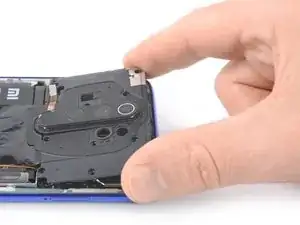

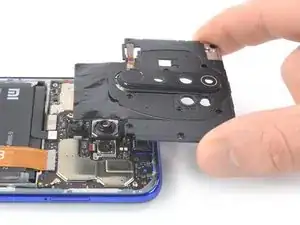

Снимите крышку материнской платы.

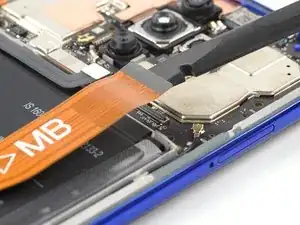

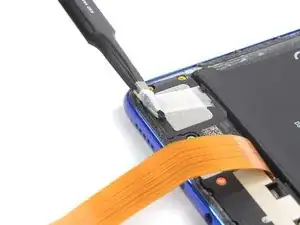

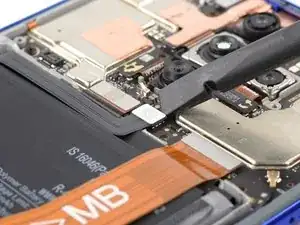

Используйте медиатор для отсоединения кабеля аккумулятора, поддев разъём и поднимая его прямо вверх из гнезда.

Используйте медиатор для отсоединения соединительного кабеля, поддев разъём и поднимая его прямо вверх из гнезда.

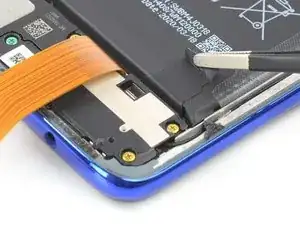

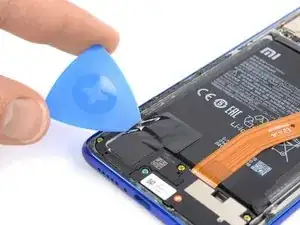

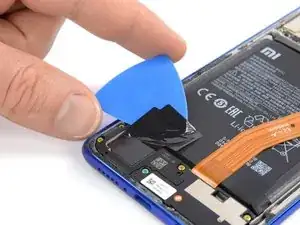

Осторожно подведите лезвие для вскрытия под чёрной фольгой, покрывающей аккумулятор и узел динамика, чтобы ослабить клей.

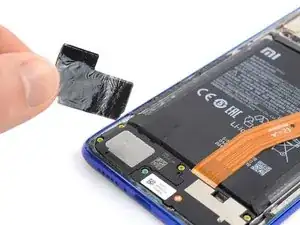

Снимите чёрную защитную фольгу.

На следующем шаге не сгибайте кабель резко — только плавно, чтобы избежать его повреждения.

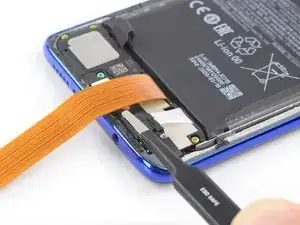

Сложите гибкий соединительный кабель в сторону разъёма зарядки, чтобы получить свободный доступ к обеим вытяжным лентам аккумулятора.

Вы можете временно приклеить кабель к рабочей поверхности небольшим кусочком ленты, чтобы случайно не повредить его при удалении аккумулятора.

Батарея приклеена к задней части корпуса двумя полосками растягивающегося клея с отрывной лентой.

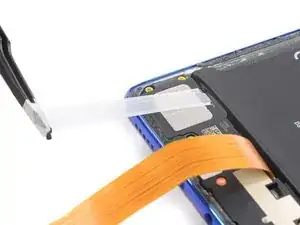

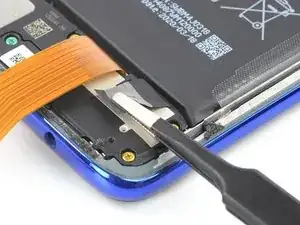

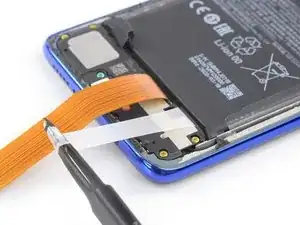

Используйте пинцет или чистый ноготь, чтобы отвести вниз обе отрывные ленты для аккумулятора, отклеив их от нижнего края аккумулятора.

Не протыкайте аккумулятор острыми инструментами. Проколотая батарея может протечь опасными химикатами или загореться.

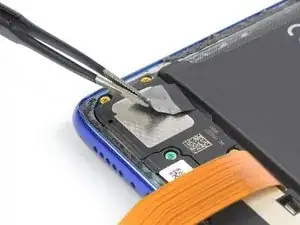

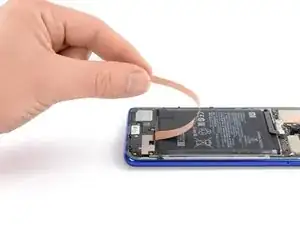

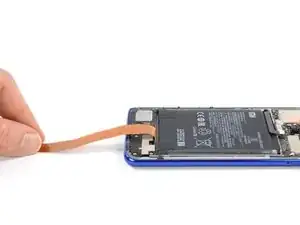

Возьмите первую отрывную ленту пинцетом или пальцами и медленно тяните её от аккумулятора в сторону нижнего края телефона.

Тяните достаточно сильно, чтобы поддерживать натяжение ленты, но не применяйте усилие. Дайте ленте достаточно времени, чтобы растянуться и отклеиться из-под аккумулятора.

Не надавливайте на аккумулятор. Держите телефон крепко за стороны.

Держите ленту ровной и без складок. Старайтесь тянуть равномерно всей лентой, а не в центре или с одной стороны.

Тяните под небольшим углом, чтобы лента не зацепилась за край аккумулятора.

Если клейкая лента порвётся, попытайтесь достать её пальцами или тупым пинцетом и продолжите тянуть — но не поднимайте аккумулятор рычагом.

Если отрывная лента оторвалась под аккумулятором и не может быть извлечена, переходите к следующему шагу.

Повторите ту же процедуру для второй отрывной ленты.

Следуйте той же технике: не нажимайте на аккумулятор, держите ленту ровной и без складок, тяните под небольшим углом.

Если отрывная лента оторвалась под аккумулятором и не может быть извлечена, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора в месте порванной ленты.

Подождите примерно одну минуту, чтобы спирт ослабил клей.

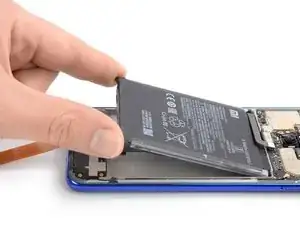

Используйте плоский конец медиатора, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь насильно поддеть аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

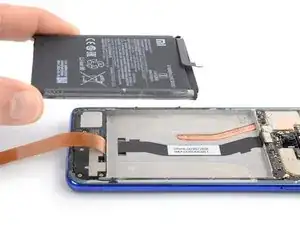

Снимите аккумулятор.

Не устанавливайте снова повреждённый или деформированный аккумулятор — это представляет собой потенциальную опасность.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

При сборке временно подключите аккумулятор к материнской плате, чтобы помочь правильно его выровнять. После установки отключите аккумулятор.

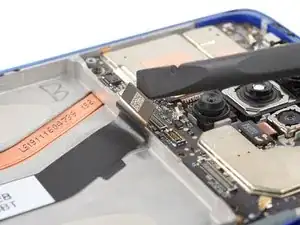

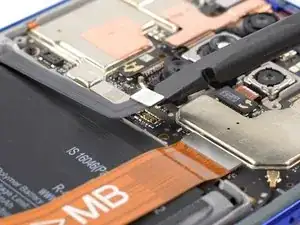

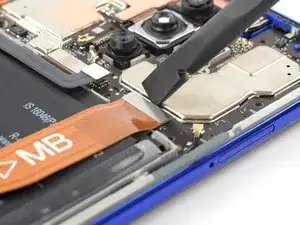

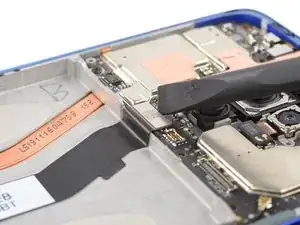

Используйте медиатор, чтобы отсоединить гибкий кабель дисплея, поддев разъём и поднимая его прямо вверх из гнезда.

Гибкий кабель дисплея держится на месте слабым клеем.

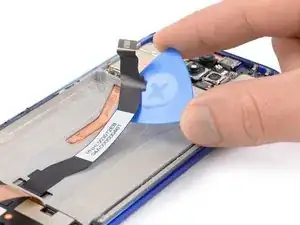

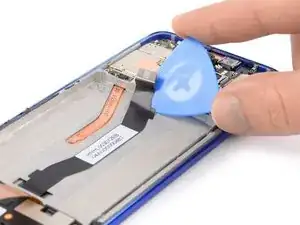

Подденьте лезвие для вскрытия под гибкий кабель дисплея, чтобы отделить его от средней рамы.

Приложите нагретый iOpener или тепловой пистолет к экрану, чтобы ослабить клей под ним. Применяйте iOpener не менее двух минут.

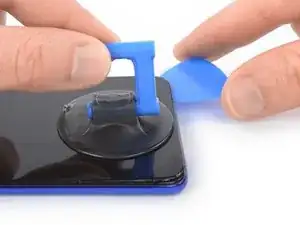

Когда экран станет тёплым на ощупь, прикрепите присоску к нижнему краю телефона.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить к экрану суперклеем.

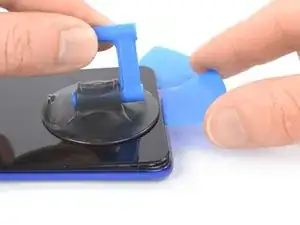

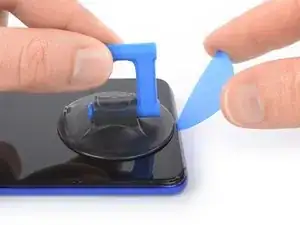

Поднимите экран за рукоятку присоски, чтобы создать небольшой зазор между экраном и средней рамой.

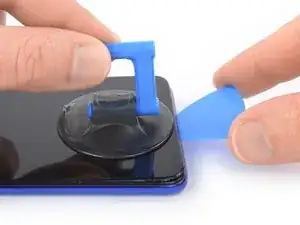

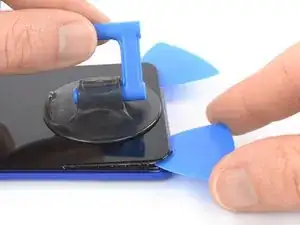

Вставьте лопатку для открытия в зазор между средней рамой и экраном.

Проведите лопатку вдоль нижнего правого угла экрана, чтобы разрезать клей. Оставьте лопатку на месте, чтобы клей не склеился снова.

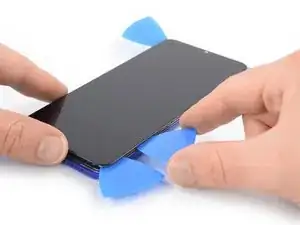

Вставьте вторую лопатку и проведите её к нижнему левому углу экрана, чтобы разрезать клей.

Оставьте лопатки на месте, чтобы клей не склеился снова.

Если клей становится трудно разрезать, скорее всего он остыл. Используйте ваш iOpener или фен для нагрева в течение 1–2 минут, чтобы снова его разогреть.

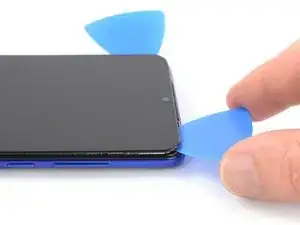

Вставьте третью лопатку под нижний левый угол экрана.

Проведите лопатку вдоль левого края экрана, чтобы разрезать клей. Оставьте её в верхнем левом углу, чтобы клей не склеился снова.

Когда вы разрезаете возле фронтальной камеры, вставляйте только кончик лопатки, чтобы не повредить и не замазать камеру.

Вставьте четвёртую лопатку в верхний левый угол экрана.

Проведите лопатку вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу экрана, чтобы клей не склеился снова.

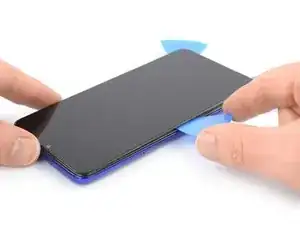

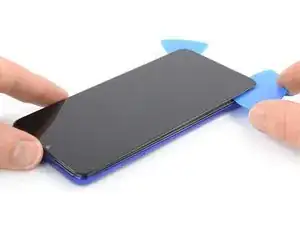

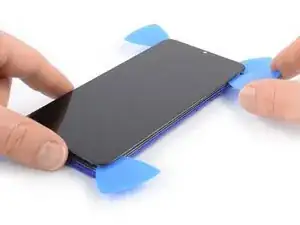

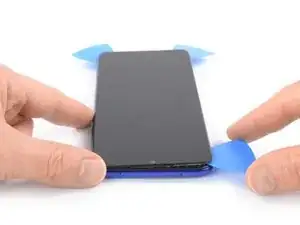

Вставьте пятую лопатку и проведите её вдоль правого края телефона, чтобы разрезать оставшийся клей.

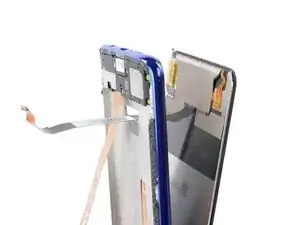

Не пытайтесь сразу полностью снять дисплей — кабель дисплея всё ещё пропущен через рамку.

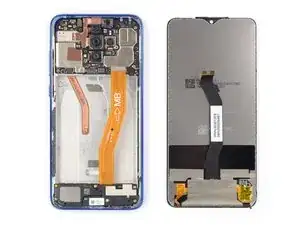

Протяните гибкий кабель дисплея через зазор в средней раме и снимите экран.

Сравните вашу новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты, такие как решётка динамика, со старого экрана на новый.

Нанесите новый клей там, где это необходимо, после очистки соответствующих областей изопропиловым спиртом (>90%).

При обратной сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую ленту.
