Замена платы зарядного порта Motorola Moto G Stylus (2020)

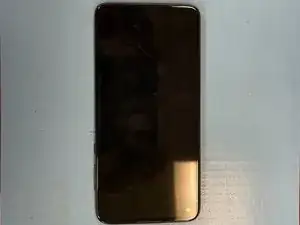

Убедитесь, что телефон выключен.

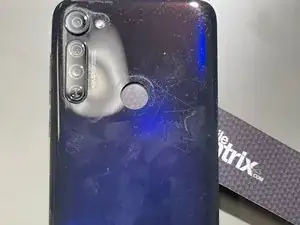

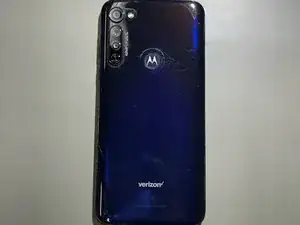

Нагрейте заднюю часть телефона, чтобы ослабить клей. Мы используем синюю термоподушку, но также подходит и нагретый iOpener.

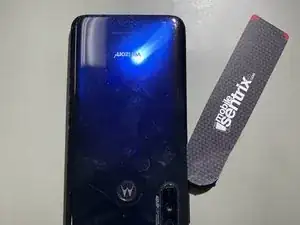

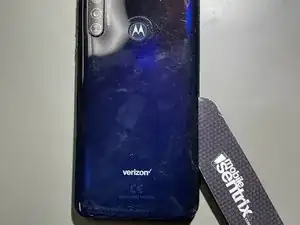

Начните вдоль длинного края телефона и используйте прочную пластиковую карту или открывающую лопатку, чтобы поддеть заднюю панель. Для удобства можно использовать присоску.

Осторожно проводите пластиковой картой или лопаткой вдоль краев телефона. Рекомендуется надеть перчатки, так как края задней панели острые и могут порезать палец.

Приложите давление к считывателю отпечатков пальцев, слегка поднимая заднюю панель. Когда клей начнет отклеиваться, вы сможете использовать пластиковую карту для отделения ее от задней панели.

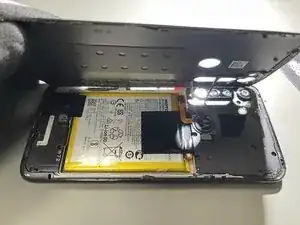

Удалите заднюю панель, следя за тем, чтобы не порвать шлейф считывателя отпечатков пальцев.

На задней панели и рамке телефона остался клей, который нужно удалить.

Я рекомендую применять клейкую ленту tesa тем же образом при сборке телефона (если у вас нет предварительно вырезанной клейкой ленты для задней панели).

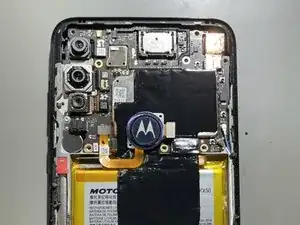

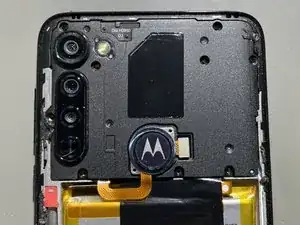

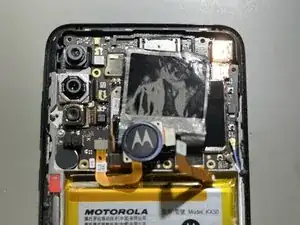

Существует 9 винтов T3, которые необходимо удалить для доступа к коннектору батареи.

После удаления винтов используйте пластиковую лопатку, чтобы снять экранную защиту логической платы.

Поднимите черную пленку и используйте пластиковый инструмент для отключения шлейфа батареи от логической платы.

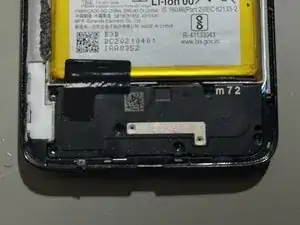

Необходимо удалить 6 винтов T3.

После удаления винтов используйте пластиковую лопатку, чтобы приподнять сборку динамика.

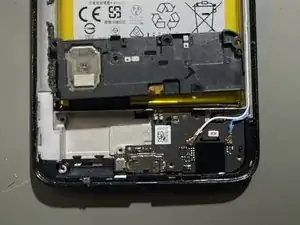

Отключите 2 антенные провода, осторожно поднимая их в месте соединения.

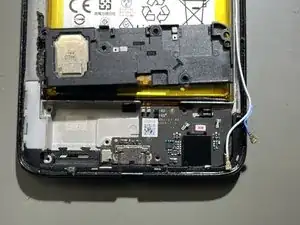

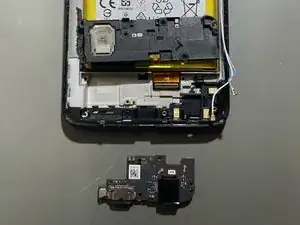

Приподнимите плату зарядного порта с верхней части и аккуратно надавите на шлейф, который находится под ней

Перевод руководства с ifixit.com
