Замена разъёма наушников Samsung Galaxy S9

Перед началом работы выключите телефон.

Приложите нагретый iOpener к длинному краю телефона, чтобы размягчить клей под задним стеклом. Держите iOpener не менее двух минут.

Возможно, вам придётся несколько раз повторно нагревать и прикладывать iOpener в процессе демонтажа, чтобы клей стал достаточно тёплым для разрезания. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Клей у Samsung Galaxy S9 очень прочный. Можно также использовать фен, тепловой пистолет или горячую плиту, если открыть устройство не получается с помощью iOpener. Будьте осторожны, не перегревайте телефон — AMOLED-дисплей и внутренняя батарея чувствительны к нагреву.

В следующих шагах вы будете прорезать клей, фиксирующий заднюю крышку.

Клей на внутренней стороне задней крышки уложен, как показано на изображении.

Вы будете разрезать клей в показанных областях:

Толстые участки клея

Тонкие участки клея

Избегайте поддевания или разрезания в этой области, чтобы не повредить шлейф датчика отпечатка пальца.

Если заднее стекло телефона треснуло, присоска может не приклеиться. Попробуйте приподнять его с помощью прочной ленты или приклейте присоску суперклеем и дождитесь отверждения, чтобы продолжить.

Прижмите присоску к задней крышке.

Поднимите нижний край задней крышки с помощью присоски, создавая небольшой зазор между крышкой и рамой.

Для этого может потребоваться значительная сила, но вам нужно открыть только небольшой зазор, чтобы вставить инструмент. Если возникают трудности, нагрейте сильнее, чтобы ещё больше размягчить клей, и повторите попытку. Клей очень быстро остывает, поэтому его может потребоваться нагревать несколько раз.

Вставьте лезвие для вскрытия в образованный зазор и сдвиньте его к правому нижнему углу.

Вставьте второе лезвие и сдвиньте его к левому нижнему углу.

Вставьте третье лезвие, чтобы клей не смыкался во время дальнейшей разборки.

Вставляя только кончик лезвия, проведите им от левого нижнего угла вдоль боковой стороны к верхней.

Поверните лезвие вокруг верхнего угла и оставьте его там, чтобы клей не слипся.

Проведите лезвие от правого нижнего угла вдоль боковой стороны к верху.

При необходимости нагревайте, если клей трудно разрезать. Во время демонтажа задняя крышка постоянно находится в натяжении и может треснуть, если клей не достаточно размягчён.

Проведите лезвие вокруг угла и разрежьте оставшийся клей в верхней части телефона.

Пока не открывайте телефон полностью. Хрупкий шлейф датчика отпечатка пальца всё ещё соединяет заднюю крышку с платой.

Осторожно поднимите сторону заднего стекла со стороны клавиши регулировки громкости.

Используйте край лопатки, чтобы поддеть и отключить шлейф датчика отпечатка пальца.

Снимите заднее стекло.

При сборке следуйте этому руководству, чтобы заменить клей и установить заднее стекло обратно.

Если вы хотите заменить заднее стекло, следуйте этому руководству, чтобы перенести рамку камеры вместе с датчиком отпечатка.

Удалите восемь винтов Phillips #00 длиной 4 мм.

Вставьте лезвие под правую сторону пластиковой крышки с NFC-антенной и зарядной катушкой.

Поверните или подденьте, чтобы освободить пластиковые защёлки, удерживающие крышку.

Вставьте лезвие под левую сторону пластиковой крышки.

Поверните или подденьте, чтобы освободить пластиковые защёлки, удерживающие крышку.

Снимите пластиковую крышку с NFC-антенной и зарядной катушкой.

Используйте плоский конец лопатки, чтобы поддеть и отключить шлейф батареи.

Удалите два винта Phillips #00 длиной 4 мм, удерживающие пластиковую крышку.

Снимите пластиковую крышку с материнской платы.

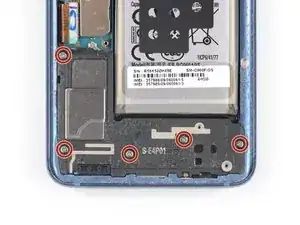

Удалите пять винтов Phillips #00 длиной 3,5 мм.

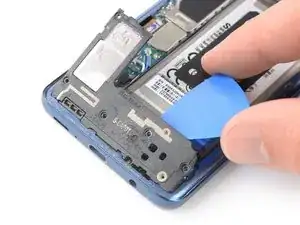

Вставьте лезвие под верхний край блока динамика.

Используйте лезвие, чтобы поддеть и приподнять блок динамика.

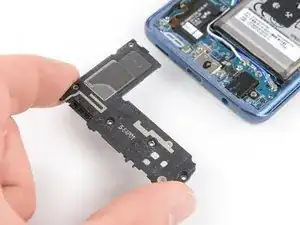

Снимите блок динамика.

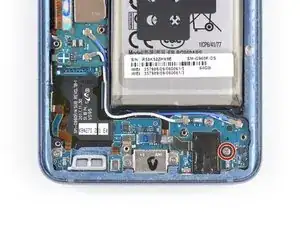

Удалите винт Phillips #00 длиной 3,5 мм.

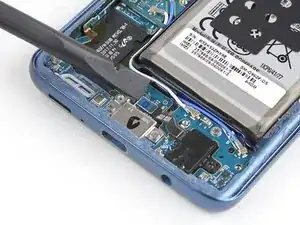

Используйте плоский конец лопатки, чтобы поддеть и отсоединить гибкий кабель разъёма для наушников.

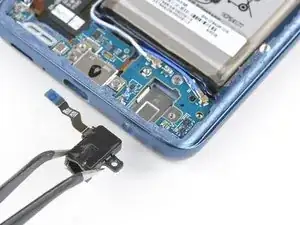

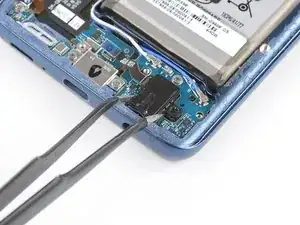

Используйте пинцет, чтобы извлечь разъём для наушников.
