Замена дисплея Samsung Galaxy S9 Plus

Выключите телефон.

Используйте iOpener, чтобы размягчить клей под задним стеклом. Нагревайте не менее двух минут. При необходимости повторите этот шаг несколько раз в процессе снятия задней крышки.

Клей на Samsung Galaxy S9 Plus очень прочный. Если с помощью iOpener открыть устройство не удаётся, можно использовать фен, термофен или нагревательную пластину. Следите за тем, чтобы не перегреть телефон — дисплей AMOLED и внутренний аккумулятор чувствительны к перегреву.

На следующих шагах Вы будете разрезать клей, который фиксирует заднюю крышку.

Расположение клея внутри задней крышки показано на изображении.

Необходимо разрезать клей в следующих областях:

Толстые участки клея

Тонкие участки клея

Избегайте поддевания или резки в этой области, чтобы не повредить гибкий кабель датчика отпечатков пальцев.

Если заднее стекло телефона треснуло, присоска может не зафиксироваться. Попробуйте поднять крышку с помощью прочной ленты или приклейте присоску суперклеем и дайте клею затвердеть, чтобы продолжить работу.

Прижмите присоску к задней крышке.

Поднимите нижний край задней крышки присоской, чтобы образовался небольшой зазор между крышкой и рамкой.

Это может потребовать значительного усилия, но Вам нужно лишь небольшое пространство для вставки инструмента. Если не получается, повторно нагрейте клей, чтобы он стал мягче, и попробуйте снова. Клей быстро остывает, поэтому может понадобиться нагревать его несколько раз.

Вставьте вскрывающую пластину в зазор и протяните её в правый нижний угол.

Вставьте вторую вскрывающую пластину и протяните её в левый нижний угол.

Вставьте третью вскрывающую пластину в нижней части телефона. Эта пластина остаётся на месте в течение всей процедуры снятия задней крышки, чтобы не дать клею снова склеиться.

Начните перемещать кончик вскрывающей пластины из левого нижнего угла по боковой стороне S9 Plus.

Оставьте вскрывающую пластину на месте, после того как разрежете клей примерно до середины левой стороны телефона.

Протяните вскрывающую пластину из правого нижнего угла примерно до середины рамки и оставьте её там.

Вставьте четвёртую вскрывающую пластину на правой стороне рамки и протяните её в правый верхний угол.

Протяните пятую вскрывающую пластину по левой стороне телефона до левого верхнего угла.

Используйте вскрывающую пластину, чтобы разрезать оставшийся клей под верхней частью заднего стекла.

Пока не открывайте телефон полностью. Гибкий кабель считывателя отпечатков пальцев всё ещё подключён к материнской плате.

Осторожно приподнимите боковую часть заднего стекла, где расположена кнопка громкости.

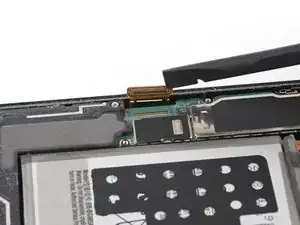

Краем лопатки подденьте и отсоедините гибкий кабель датчика отпечатков пальцев.

Снимите заднее стекло.

При сборке следуйте этому руководству, чтобы заменить клей и установить заднее стекло на место.

Если Вы хотите заменить заднее стекло, следуйте этому руководству, чтобы перенести обрамление задней камеры вместе с датчиком отпечатков пальцев.

Выкрутите девять винтов Phillips №00 длиной 4 мм.

Вставьте вскрывающую пластину под правую сторону пластиковой крышки, в которой находятся антенна NFC и катушка зарядки.

Поверните пластину боком, чтобы поддеть крышку и вынуть её из пластиковых защёлок.

Продвигайтесь по периметру пластиковой крышки, поддевая и освобождая остальные защёлки.

Снимите пластиковую крышку, содержащую антенну NFC и катушку зарядки.

Плоским концом лопатки подденьте и отсоедините гибкий кабель аккумулятора.

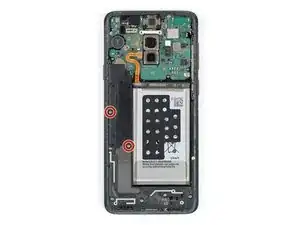

Выкрутите два винта Phillips #00 длиной 4 мм.

Снимите пластиковую крышку с материнской платы.

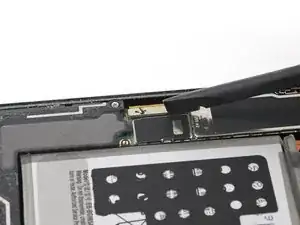

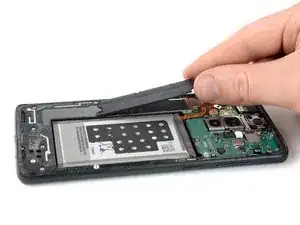

Используйте плоский конец лопатки, чтобы отключить гибкий кабель дисплея.

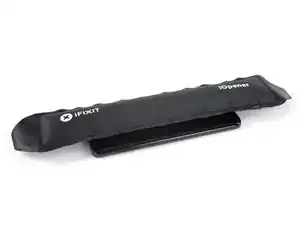

Подготовьте iOpener и приложите его к дисплею минимум на две минуты, чтобы размягчить клей под ним.

Возможно, потребуется повторно нагревать и применять iOpener несколько раз, чтобы достаточно прогреть телефон. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

Если стекло дисплея треснуло, наклейте ленту, чтобы ограничить дальнейшее растрескивание и предотвратить травмы в ходе ремонта.

Наклейте перекрывающие полосы прозрачной упаковочной ленты на весь экран, полностью закрыв его поверхность.

Это удержит осколки стекла и обеспечит прочность при поддевании и снятии дисплея.

Оденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отлететь во время ремонта.

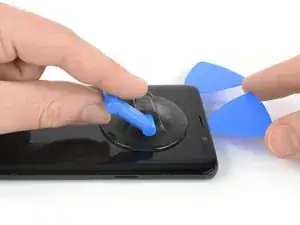

После того как экран стал тёплым на ощупь, закрепите присоску на верхнем краю телефона.

Если экран треснул, присоска может не прилипнуть. Попробуйте оторвать его с помощью прочной ленты или приклейте присоску суперклеем, дайте клею застыть и продолжайте.

Вставьте инструмент для вскрытия в зазор и начните разрезать клей, продвигая инструмент к верхнему левому углу.

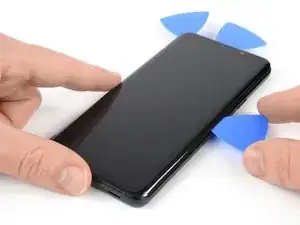

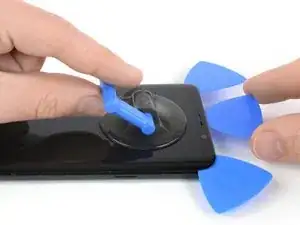

Вставьте второй инструмент для вскрытия и продвиньте его к верхнему правому углу телефона.

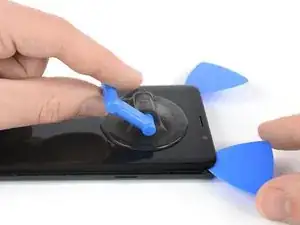

Вставьте третий инструмент для вскрытия, чтобы не допустить повторного соединения клея во время снятия дисплея.

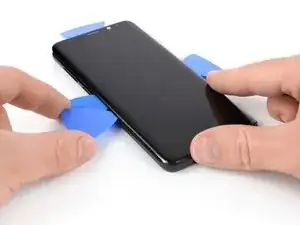

Начните двигать правый инструмент для вскрытия вниз по боковому краю рамы до середины, чтобы разрезать клей.

Если разрезание становится слишком трудным, повторно нагрейте и примените iOpener.

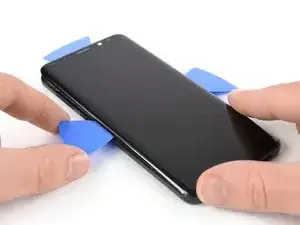

Двигайте левый инструмент для вскрытия вниз до середины рамы и оставьте его там.

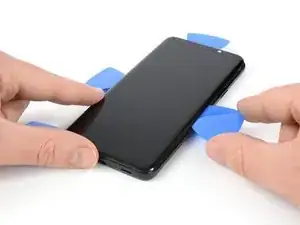

Вставьте четвёртый инструмент для вскрытия с левой стороны рамы и передвиньте его к нижнему левому углу, чтобы разрезать клей.

Гибкий кабель экрана расположен прямо под серединой, рядом с кнопкой питания, и может мешать вашему инструменту.

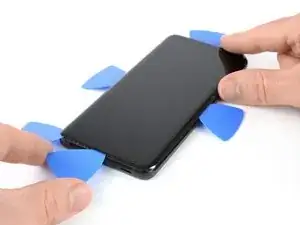

Вставьте пятый инструмент для вскрытия с правой стороны и продвиньте его вниз.

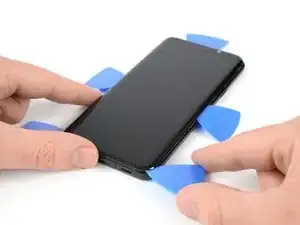

Переместите его вокруг нижнего правого угла и разрежьте оставшийся клей на нижней кромке дисплея.

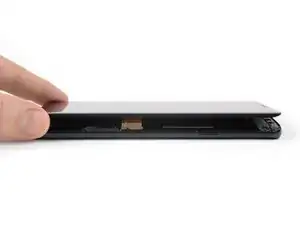

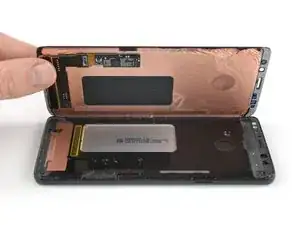

После того как клей разрезан по всем сторонам телефона, медленно приподнимите дисплей вверх и снимите его.

Гибкий кабель дисплея проходит сквозь отверстие в средней раме; осторожно выведите его, чтобы освободить дисплей.

Перед установкой нового дисплея обязательно удалите все остатки старого клея с рамы и очистите поверхность с помощью изопропилового спирта (>90%) и безворсовой салфетки.

Если рама погнута или остались следы клея или осколков стекла, новый дисплей будет установлен некорректно и может быть повреждён. При необходимости замените раму.
