Замена задней камеры Samsung Galaxy S9

Перед началом выключите телефон.

Приложите нагретый iOpener к длинному краю телефона, чтобы размягчить клей под задним стеклом. Держите iOpener не менее двух минут.

Возможно, придётся несколько раз повторно нагреть и приложить iOpener во время снятия, чтобы клей достаточно прогрелся для резки. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Клей в Samsung Galaxy S9 очень прочный. Можно также использовать фен, строительный фен или нагревательную плиту, если не удаётся открыть устройство с помощью iOpener. Будьте осторожны, не перегревайте телефон — AMOLED‑дисплей и внутренняя батарея чувствительны к температуре.

На следующих шагах вы будете прорезать клей, фиксирующий заднюю крышку.

Клей на внутренней стороне задней крышки уложен, как показано на изображении.

Вы будете резать клей в следующих местах:

Толстые участки клея

Тонкие участки клея

Избегайте поддёма или реза в этой области, чтобы защитить шлейф датчика отпечатка пальца.

Если заднее стекло треснуло, присоска может не держаться. Попробуйте приподнять стекло с помощью крепкой ленты или приклейте присоску суперклеем и дайте высохнуть, чтобы продолжить работу.

Прижмите присоску к задней крышке.

Поднимите нижний край задней крышки с помощью присоски, чтобы образовалась небольшая щель между крышкой и рамкой.

Для этого может потребоваться значительная сила, но вам нужно открыть лишь очень маленькую щель, чтобы вставить инструмент. Если возникают трудности, прогрейте клей сильнее и попробуйте снова. Клей быстро остывает, поэтому возможно придётся подогревать его повторно.

Вставьте инструмент‑карточку в созданную щель и проведите её к нижнему правому углу.

Вставьте вторую карточку и проведите её к нижнему левому углу.

Вставьте третью карточку, чтобы клей не сомкнулся во время остальной части процедуры снятия.

Вставляя только кончик карточки, проведите её от нижнего левого угла вдоль боковой стороны к верху.

Проведите карточку вокруг верхнего угла и оставьте её там, чтобы клей не сомкнулся.

Проведите карточку от нижнего правого угла вдоль боковой стороны к верху.

Прогрейте сильнее, если клей трудно прорезать. Во время съёма задняя крышка постоянно находится под напряжением и может сломаться, если клей недостаточно размягчён.

Проведите карточку вокруг угла и прорежьте оставшийся клей в верхней части телефона.

Не открывайте телефон полностью. Хрупкий шлейф датчика отпечатка пальца всё ещё соединяет заднюю крышку с платой.

Осторожно приподнимите сторону заднего стекла, где находится кнопка громкости.

Используйте край лопатки, чтобы поддеть и отсоединить шлейф датчика отпечатка пальца.

Снимите заднее стекло.

При сборке следуйте этому руководству для замены клея и установки заднего стекла.

Если вы хотите заменить заднее стекло, следуйте этому руководству для переноса рамки камеры вместе с датчиком отпечатка пальца.

Удалите пятнадцать винтов длиной 4 мм отверткой Phillips #000.

Снимите модуль катушки NFC.

Снимите крепление материнской платы.

Снимите крышку динамика/антенный модуль.

Отключите аккумулятор, поддев соединение лопаткой.

Удалите один винт 3 мм отверткой Phillips #000.

Отключите 6 шлейфов, разъединяя соединения лопаткой.

Извлеките SIM‑карту, используя инструмент для извлечения SIM или распрямлённую скрепку, чтобы нажать на защёлку.

Снимите материнскую плату, поддев её лопаткой.

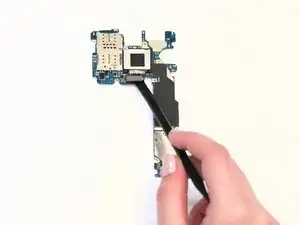

Отключите один разъём, разъединяя его лопаткой.

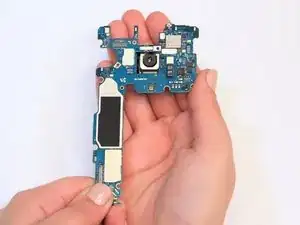

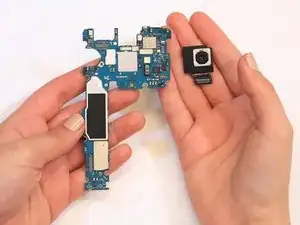

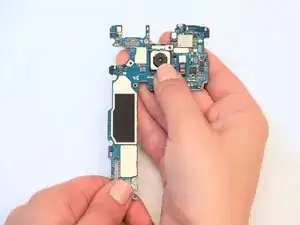

Аккуратно выньте камеру пальцами.
