Замена разъёма для наушников Samsung Galaxy S9 Plus

Выключите телефон.

Используйте iOpener, чтобы ослабить клей под задним стеклом. Нанесите iOpener минимум на две минуты. Возможно, этот шаг придётся повторить несколько раз при снятии задней крышки.

Клей у Samsung Galaxy S9 Plus очень прочный. Если iOpener не помогает, можно использовать фен, тепловую пушку или тёплую пластину. Будьте осторожны — AMOLED‑дисплей и внутренняя батарея чувствительны к перегреву.

На следующих шагах вы будете резать клей, фиксирующий заднюю крышку.

Клей внутри задней крышки нанесён так, как показано на изображении.

Вы будете разрезать клей в отмеченных местах:

Густые участки клея

Тонкие участки клея

Избегайте поддевания или резки в этой области, чтобы не повредить гибкий кабель датчика отпечатка пальца.

Если заднее стекло треснуло, присоска может не держаться. Попробуйте подцепить его прочной лентой или приклейте присоску суперклеем и дайте застынуть, чтобы продолжить работу.

Прижмите присоску к задней крышке.

Поднимите нижний край задней крышки с помощью присоски, чтобы образовать небольшой зазор между крышкой и рамкой.

Это может потребовать значительной силы, но нужно открыть лишь небольшой зазор для вставки инструмента. Если трудно, нагрейте клей сильнее и попробуйте снова. Клей быстро остывает, поэтому возможно придётся нагревать его повторно.

Вставьте плоский медиатор в зазор и проведите им к нижнему правому углу.

Вставьте второй медиатор и проведите его к нижнему левому углу.

Вставьте третий медиатор у нижнего конца телефона. Этот медиатор оставьте на месте во время снятия заднего стекла, чтобы клей не слипся снова.

Начните подводить кончик медиатора от нижнего левого угла вдоль стороны S9 Plus.

Оставьте медиатор на месте после того, как вы разрежете клей примерно наполовину вверх по левой стороне телефона.

Проведите медиатор от нижнего правого угла наполовину вверх по рамке и оставьте его там.

Вставьте четвёртый медиатор с правой стороны рамки и проведите его к верхнему правому углу.

Проведите пятый медиатор по левой стороне телефона к верхнему левому углу.

С помощью медиатора разрежьте оставшийся клей под верхней частью заднего стекла.

Пока не открывайте телефон полностью. Гибкий кабель датчика отпечатка пальца всё ещё подключён к плате.

Осторожно приподнимите сторону заднего стекла, где расположены клавиши громкости.

Используйте край лопатки, чтобы поддеть и отключить гибкий кабель датчика отпечатка пальца.

Снимите заднее стекло.

При сборке следуйте этому руководству, чтобы заменить клей и установить заднее стекло обратно.

Если вы хотите заменить заднее стекло, следуйте этому руководству, чтобы перенести рамку камеры вместе с модулем отпечатка пальца.

Выверните девять винтов Phillips #00 длиной 4 мм.

Подведите медиатор под правую сторону пластиковой крышки с NFC‑антенной и индукционной катушкой зарядки.

Поверните медиатор набок, чтобы приподнять крышку из её пластмассовых защёлок.

Продвигайтесь вокруг пластиковой крышки, поддёвывая её для освобождения оставшихся защёлок.

Снимите пластиковую крышку с NFC‑антенной и индукционной катушкой зарядки.

Используйте плоский конец лопатки, чтобы поддеть и отключить кабель батареи.

Выверните два винта Phillips #00 длиной 4 мм.

Снимите пластиковую крышку с материнской платы.

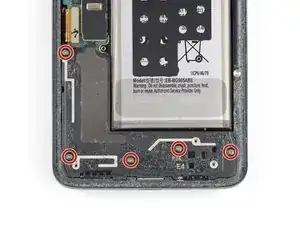

Выверните пять винтов Phillips #00 длиной 3,5 мм.

Подведите медиатор под верхний край узла динамика.

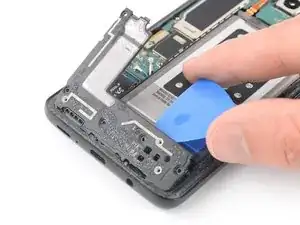

Используйте медиатор, чтобы приподнять узел динамика.

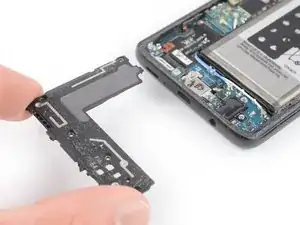

Снимите узел динамика.

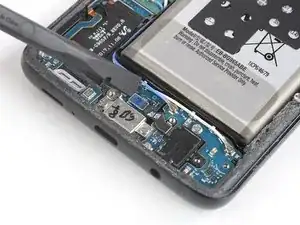

Выверните винт Phillips #00 длиной 3,5 мм.

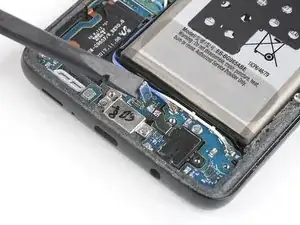

Используйте плоский конец лопатки, чтобы поддеть и отключить гибкий кабель разъёма для наушников.

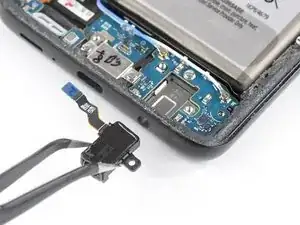

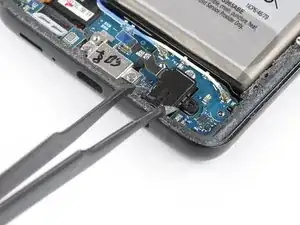

Используйте пинцет, чтобы извлечь разъём для наушников.
