Замена дисплейного модуля Samsung Galaxy SIII Mini

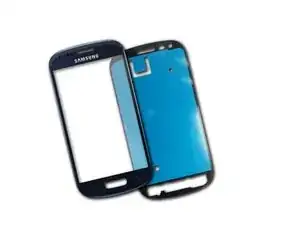

ЖК-дисплей + сенсорный экран (дисплейный модуль) для Samsung Galaxy S III mini / i8190.

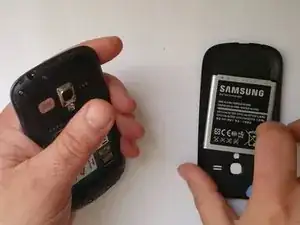

Выключите телефон, извлеките аккумулятор, SIM-карту и карту памяти.

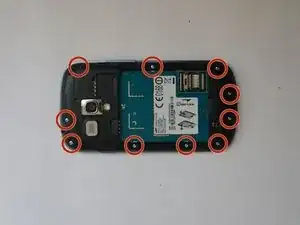

Снимите 10 винтов с крестообразной головкой.

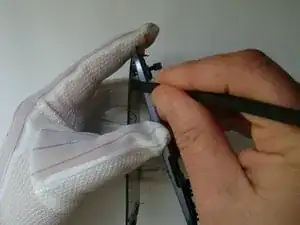

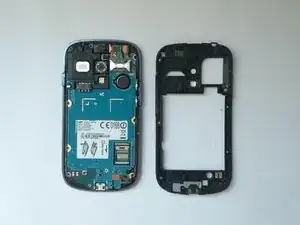

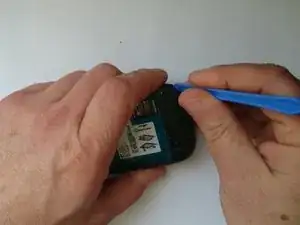

Пластиковым инструментом снимите среднюю рамку.

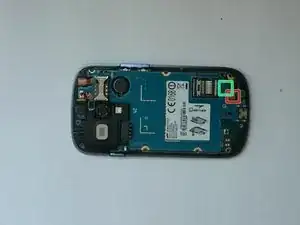

Отключите:

Шлейф кнопок меню

Шлейф считывателя карты Micro SD

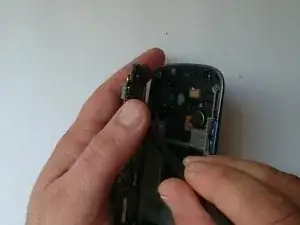

Немного приподнимите материнскую плату с правого края.

Отклейте слуховой динамик и основную камеру от рамки дисплея. Будьте осторожны, не повредите шлейфы.

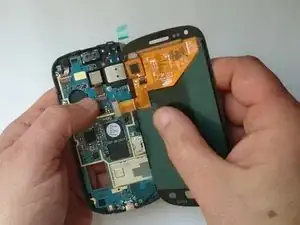

Теперь отключите шлейф ЖК-дисплея, который расположен с нижней стороны платы.

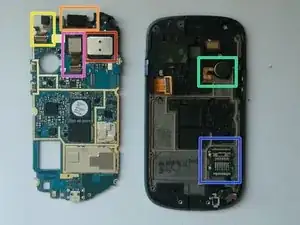

Фронтальная камера

Основная / задняя камера

Слуховой динамик

Громкоговоритель

Вибромотор

Считыватель карты Micro SD

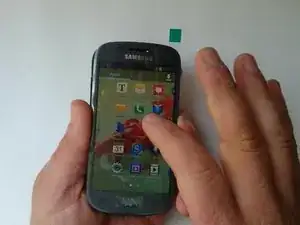

Давайте протестируем новую запчасть.

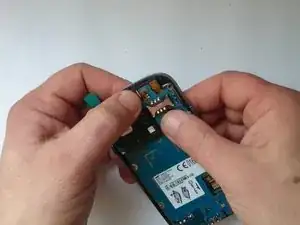

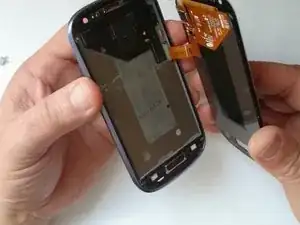

Сначала подключите дисплейный модуль, удобно удерживайте телефон и только затем вставьте аккумулятор.

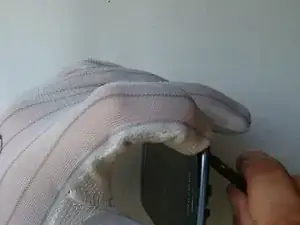

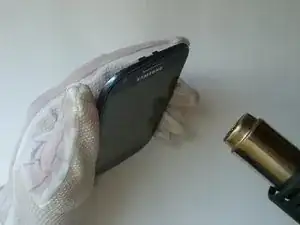

Подогрейте сенсорное стекло, чтобы клейкая лента размягчилась. Можно использовать фен.

Если стекло треснуло, наложите ленту, чтобы части не рассыпались.

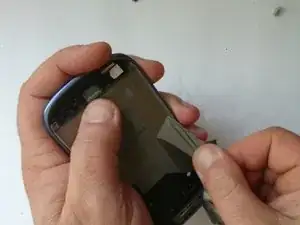

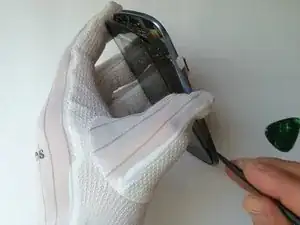

Используйте отверстие для фронтальной камеры, чтобы отделить стекло в углу.

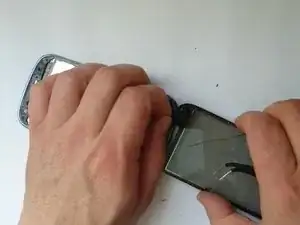

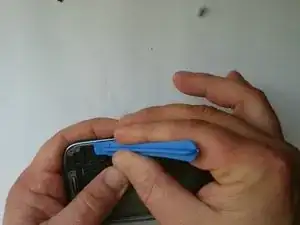

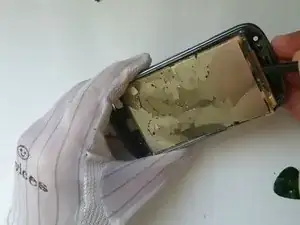

Продолжайте отделение пластиковыми инструментами сверху вниз.

Осторожно отделите шлейф кнопок меню от сенсорного стекла.

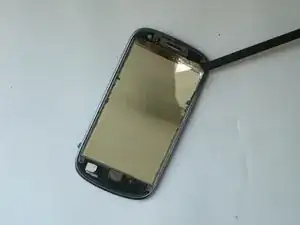

Если дисплей остался на рамке, используйте те же приёмы для его удаления.

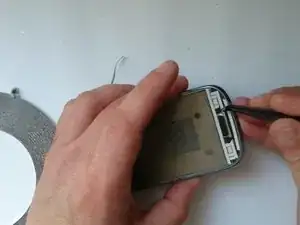

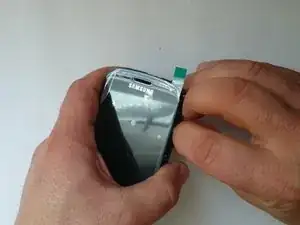

Очистите рамку от остатков ленты и установите новую.

Будьте внимательны с кнопками меню и отверстиями для камеры и датчика освещённости, не закрывайте их.

Проще использовать заранее вырезанный клей, подходящий для этой модели.

Установите новый дисплейный модуль и начните сборку в обратном порядке.

Готово.

.

.

.

.

.
