Замена дисплея и сенсорного экрана Samsung Galaxy S III i8190 mini

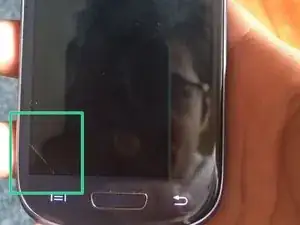

Перед нами Samsung Galaxy S3 mini с повреждённым ЖК-экраном. Сенсорная часть работает нормально, но проще заменить весь модуль целиком.

Прежде всего снимите заднюю крышку, затем аккумулятор....

Далее открутите все винты с нижней стороны. ПРИМЕЧАНИЕ: Все винты одной длины.

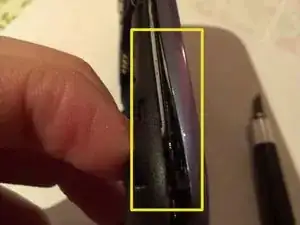

Теперь с помощью плоской отвёртки или пластиковой лопатки отделите заднюю крышку от передней части корпуса.

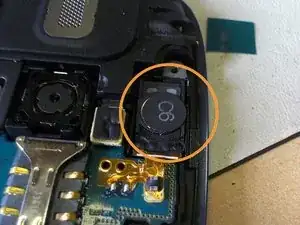

Здесь находится разговорный динамик. Он приклеен к передней панели, поэтому его нужно либо освободить, либо отсоединить два контактных узла на гибком кабеле.

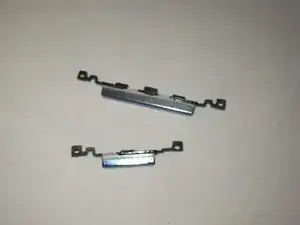

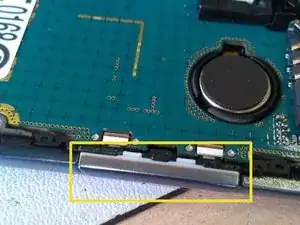

Снимите кнопки регулировки громкости и питания.

Освободите нижние кнопки и разъёмы MicroSD.

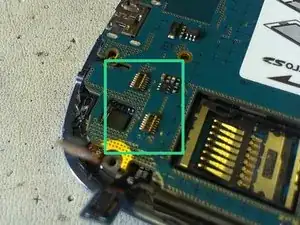

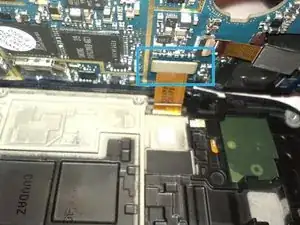

Теперь приподнимите плату с правой стороны и будьте осторожны — под ней находится разъём ЖК-экрана.

Переходим к нагреву. Если у вас нет станции для нагрева, можно использовать фен для волос или термофен.

У меня нет фотографий процесса, прошу прощения. Необходимо прогреть всю область экрана, уделяя особое внимание верхней и нижней частям.

Пожалуйста, будьте осторожны с двумя нижними кнопками — у них есть этот оранжевый плоский кабель!

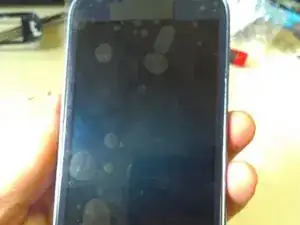

Как видно, ЖК-экран полностью разрушен, но он был повреждён и ранее, так что...

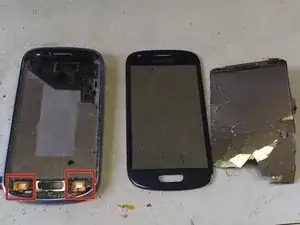

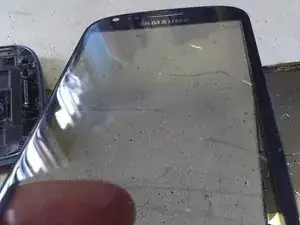

Теперь видно, что сенсорный экран тоже повреждён, поэтому я приобрёл весь модуль в сборе.

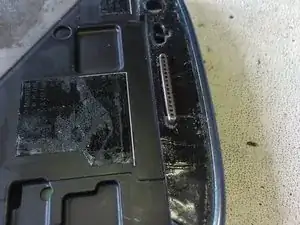

ПОЖАЛУЙСТА!! НЕ снимайте эти клейкие ленты! Они необходимы для нового модуля (у него нет двустороннего скотча).

Установите новый модуль на шасси и будьте осторожны с гибкими кабелями.

Чтобы собрать устройство, выполните шаги в обратном порядке и не забудьте установить кнопки громкости и питания!

Не забудьте вернуть разговорный динамик на место.

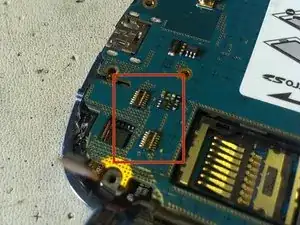

Подключите все разъёмы к основной плате, установите заднюю крышку и затяните все винты!

ВЫ СДЕЛАЛИ ЭТО!!
