Замена экрана Nokia 6061

Подготовьте необходимые инструменты:

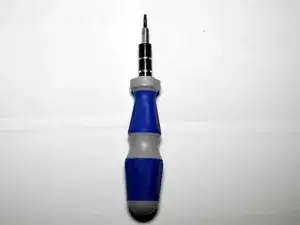

Отвёртка Torx T6

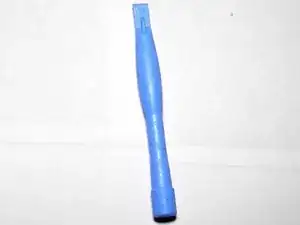

Пластиковый инструмент для открывания

Маленькая плоская отвёртка

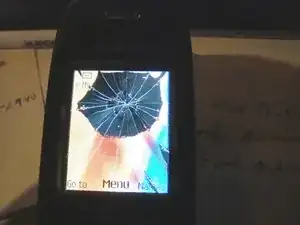

В этом руководстве показано, как заменить ЖК-дисплей после того, как телефон слишком много раз падал.

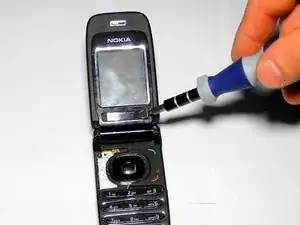

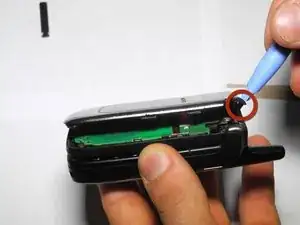

С помощью плоской отвёртки 2,0 отогните и снимите чёрную пластиковую планку (расположенную под экраном), чтобы открыть доступ к двум винтам, крепящим экран.

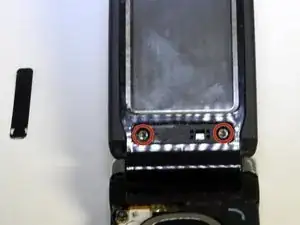

Выкрутите два винта Torx T6 у основания дисплея.

После снятия винтов закройте телефон.

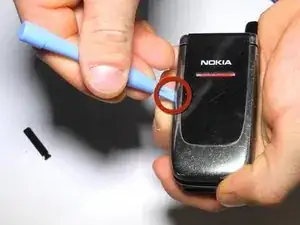

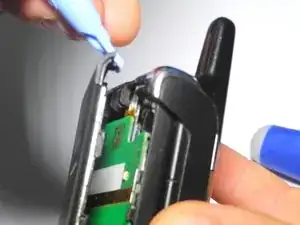

Вставьте пластиковый инструмент для открывания в указанное место и отогните по шву между передней крышкой и дисплеем.

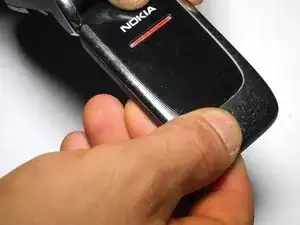

Продолжайте отгибать вдоль всего периметра передней крышки, пока она не освободится от корпуса телефона.

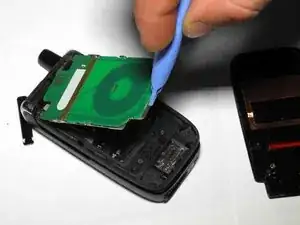

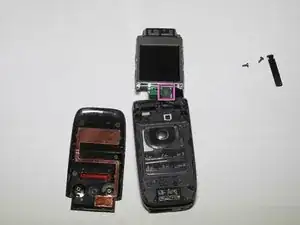

Воспользуйтесь пластиковым инструментом для открывания, чтобы аккуратно поднять и извлечь плату ЖК-дисплея из телефона.

Будьте осторожны, чтобы не повредить плату.

Откиньте дисплей вверх и в сторону, чтобы открыть разъём шлейфа.

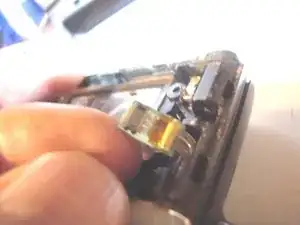

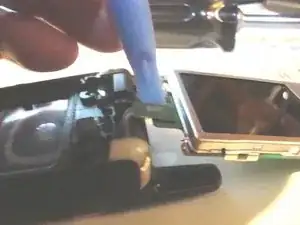

Аккуратно подденьте пластиковым инструментом разъём шлейфа ЖК-дисплея, чтобы отсоединить его от платы ЖК-дисплея.

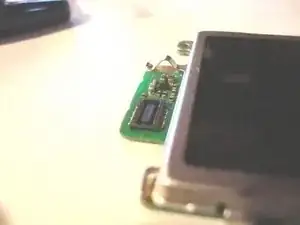

На двух других фото показаны мужская и женская части маленького зелёного разъёма. Убедитесь, что они плотно соединяются при установке нового дисплея.

Чтобы собрать телефон, подсоедините дисплей, вставив шлейф в разъём, затем установите блок экрана обратно в переднюю часть корпуса телефона.

Прикрепите крышку, нажимая на неё до щелчка.

После установки крышки откройте телефон и установите винты, снятые на шаге 3. На фото показаны отверстия под винты.

Установите чёрную пластиковую планку, нажимая на неё до щелчка, указывающего на её фиксацию.
