Замена разговорного динамика Sony Xperia Z

Установите фен на среднюю температуру.

Медленно перемещайте фен вдоль стыков на задней панели телефона. Держите фен на расстоянии нескольких дюймов от корпуса.

Провозите феном в течение полной минуты, чтобы размягчить клей, держащий телефон.

Когда клей ослабнет, прикрепите присоску к верхней центральной части задней панели телефона и осторожно потяните назад.

Осторожно оттяните только настолько, чтобы образовалась небольшая щель.

Когда Вы откроете небольшое пространство у задней крышки, вставьте пластиковый инструмент для вскрытия в шов телефона.

Проведите инструментом вдоль шва, чтобы ослабить клей.

Внимание: слишком сильное или резкое тянущее движение присоски может сломать заднюю панель телефона.

Когда клей будет достаточно ослаблен, медленно потяните присоску назад, чтобы снять заднюю панель телефона.

Остатки клея будут достаточно прочны, чтобы телефон плотно держался после сборки. Однако после открытия водонепроницаемость телефона нарушена.

Теперь, когда задняя панель снята, видна батарея. У Вас есть доступ к батарее и её соединительным компонентам.

С помощью пластикового инструмента аккуратно отсоедините разъём от платы.

Используйте пальцы, чтобы отодрать оставшийся клей от телефона.

С помощью пластикового инструмента аккуратно оторвите белую клейкую ленту от нижней части батареи.

Используйте пальцы, чтобы отодрать остальную клейкую ленту от батареи.

Проведите лопаткой плотно вдоль правой стороны батареи, чтобы ослабить клей между корпусом и батареей.

Гибкие шлейфы проходят вертикально под батареей и легко повреждаются. Убедитесь, что лопатка располагается только в указанной области.

Вставьте лопаточку в центр у нижней кромки, чтобы дополнительно ослабить клей. Аккуратно отделите батарею от телефона, проводя лопаткой вертикально под батареей и поддевая её вверх. Это может занять время и потребовать силы, так как клей очень прочный.

Удалите один винт 3 мм крестовой отвёрткой Phillips #000. Винт находится в верхнем правом углу материнской платы. Материнская плата — это зелёно/серебристая печатная плата в верхней части телефона.

С помощью пластикового инструмента подденьте энергично снизу и сверху пластиковый корпус. Корпус чёрного цвета и находится в верхнем правом углу телефона.

Освободите крышку разъёма зарядки, расположенную в верхней правой части телефона. Это должно позволить корпусу легко выйти.

Снять чёрный корпус с телефона может быть сложно. Продолжайте поддевать и тянуть корпус вверх, чтобы вынуть его.

Не удаляйте всю медную ленту. Удаляйте только ту часть медной ленты, которая прикреплена к серебристой части материнской платы.

Освободите медную ленту, расположенную в верхней центральной части телефона, с помощью пластикового инструмента. Это потребует усилий, так как клей довольно сильный.

С помощью пластикового инструмента поднимите фиксаторы-разъёмы, поддев их вверх. Фиксатор-разъём должен оставаться прикреплённым к медной ленте.

Аккуратно потяните вверх за медную ленту и фиксатор-разъём, чтобы извлечь основную камеру. Она должна легко выскочить.

С помощью пластикового инструмента аккуратно отведите красную ленту от материнской платы. Этот разъём расположен в верхнем правом углу телефона.

Используя пальцы, аккуратно потяните вверх за фиксатор-разъём, чтобы вынуть фронтальную камеру. Модуль фронтальной камеры должен легко подняться.

SIM-карта Xperia Z расположена в безмаркированном слоте над кнопкой питания.

Осторожно откройте крышку, сдвинув её влево.

Некоторые фото в этом руководстве показывают снятую заднюю крышку телефона. Если Вы только извлекаете SIM-карту, снимать корпус не обязательно.

Чтобы избежать повреждения SIM-карты, аккуратно извлекайте и обращайтесь с ней.

Аккуратно извлеките SIM-карту и лоток для SIM-карты из телефона

Снимите два винта 3 мм крестовой отвёрткой Phillips #000, расположенные в средней левой и нижней правой частях материнской платы.

Осторожно отогните три гибких кабеля от материнской платы. Они расположены в нижнем правом, нижнем левом и верхнем левом углах материнской платы.

Оставьте три защёлки гибких кабелей поднятыми и отогнутыми от материнской платы. Будьте осторожны, чтобы не порвать гибкие кабели.

С помощью пластиковой лопатки подденьте антенну, расположенную в нижнем правом углу материнской платы.

Оставьте антенну поднятой и отогнутой от материнской платы.

С помощью пластиковой лопатки сильно подденьте материнскую плату и вынимайте её из корпуса телефона. Подденьте со стороны правой части материнской платы, где ранее находилась тыльная камера.

Сильно приподнимите участок, где серебристая часть материнской платы подходит к краю зелёной базовой платы.

Материнская плата приклеена к телефону на сильный клей, поэтому для её извлечения потребуется приложить усилие.

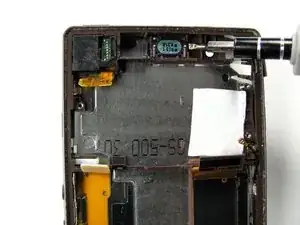

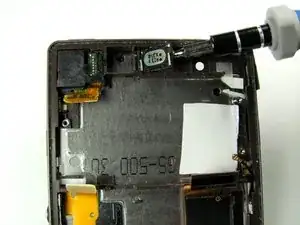

Осторожно подденьте разговорный динамик, следя за тем, чтобы инструмент находился под клеем, прикреплённым к разговорному динамику.
