Замена рамки дисплея Samsung Galaxy S6

Вставьте скрепку или инструмент для извлечения SIM-карты в отверстие слота SIM-карты на стороне кнопки питания телефона.

Нажмите, чтобы извлечь лоток SIM-карты.

Не нажимайте слишком сильно, чтобы не повредить лоток SIM-карты.

Извлеките лоток SIM-карты из телефона.

Рекомендуется очистить микроволновую печь перед началом работы, поскольку грязь на дне может прилипнуть к iOpener.

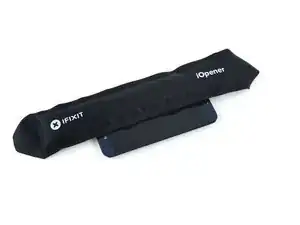

Поместите iOpener в центр микроволновой печи.

Для микроволновок с вращающейся подставкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки, может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда становится едва горячим на ощупь.

Во время ремонта, по мере остывания iOpener, повторно нагревайте его в микроволновой печи по тридцать секунд за раз.

Следите за тем, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к его повреждению. Не пытайтесь нагреть выше 100 °C (212 °F).

Никогда не касайтесь iOpener, если он вздулся.

Если iOpener по-прежнему слишком горяч в центре, продолжайте использовать его, пока он не остынет немного перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновой печи, держа его за один из двух плоских концов, чтобы не касаться горячего центра.

iOpener будет очень горячим, так что будьте осторожны при обращении с ним. При необходимости используйте кухонную перчатку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду достаточное количество воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что он полностью погружён в воду.

Используйте щипцы, чтобы достать нагретый iOpener из горячей воды.

Тщательно просушите iOpener полотенцем.

iOpener будет очень горячим, так что обережно держите его только за концевые участки.

iOpener готов к использованию! Если потребуется повторно нагреть, доведите воду до кипения, выключите нагрев и погрузите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водонепроницаемые уплотнения. Заранее подготовьте клей для замены, или будьте осторожны, чтобы не подвергать устройство воздействию жидкостей, если вы собираете телефон без замены клея.

Если стекло разбито, наклейте скотч на всю панель, чтобы удержать её вместе во время процесса снятия.

Положите нагретый iOpener на заднюю панель на две минуты, чтобы размягчить клей по краю стекла.

Возможно, потребуется несколько раз повторно нагревать и накладывать iOpener, чтобы прогреть телефон достаточно сильно. Следуйте инструкциям по использованию iOpener, чтобы не допустить перегрева.

Переместите iOpener, чтобы прогреть оставшуюся часть панели ещё на две минуты.

Вместо iOpener можно использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренний аккумулятор могут быть повреждены от высокой температуры.

Как только задняя панель стекла станет тёплой на ощупь, прикрепите присоску к нижнему краю стекла.

Поднимите присоску, чтобы образовался небольшой зазор под задним стеклом, и вставьте в этот зазор лопатку.

Вы можете дополнительно, после вставки лопатки, добавить несколько капель изопропилового спирта в зазор, чтобы помочь ослабить клей на следующих шагах.

Перемещайте лопатку вдоль нижнего края телефона, чтобы рассечь клей, удерживающий заднюю панель стекла.

После этого, для удобства, можно оставить лопатку на месте и взять вторую лопатку перед переходом к следующему шагу. Оставленная вставленной лопатка поможет предотвратить повторное приклеивание раздельного клея.

При необходимости повторно нагревайте заднюю панель, чтобы не допустить охлаждения и затвердевания клея.

Повторите процедуру нагрева и разрезания клея на трёх оставшихся сторонах телефона.

Оставляйте лопатку под каждым краем, чтобы предотвратить повторное приклеивание клея.

Используйте лопатку, чтобы разрезать оставшийся клей.

Снимите заднюю панель стекла.

Установка нового заднего стекла:

Используйте пинцет, чтобы удалить остатки клея с корпуса телефона.

Очистите поверхности для склеивания высококонцентрированным изопропиловым спиртом (не менее 90 %) и тканью, не оставляющей ворса. Протирайте только в одном направлении, не возвращаясь назад. Это поможет подготовить поверхность к нанесению нового клея.

Снимите защитную плёнку с клеевого слоя нового заднего стекла, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к устройству.

Если Вы устанавливаете старое заднее стекло или стекло без предварительно нанесённого клея, следуйте этой инструкции.

Выкрутите тринадцать винтов Phillips #00 длиной 3,5 мм, крепящих среднюю рамку к телефону.

Перед выполнением этого шага убедитесь, что вынули лоток для SIM-карты.

Крепко захватите край средней рамки.

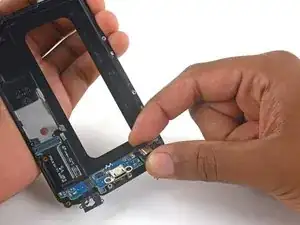

Поднимите среднюю рамку, одновременно надавливая на аккумулятор, чтобы отделить рамку от остальной части телефона.

При подъёме средней рамки будьте осторожны, чтобы она не зацепилась за разъём для наушников или порт зарядки.

После частичного отделения рамки аккуратно проведите пластиковой лопаткой по краю оставшейся части телефона, чтобы отделить верхнюю часть средней рамки.

Следите, чтобы лопатка случайно не попала между стеклом и экраном.

Чтобы не повредить разъём для наушников, сначала снимите верхнюю часть рамки, затем аккуратно сместите рамку вниз, чтобы освободить разъём.

Если отделить рамку трудно, возможно, потребуется нагреть края дисплея с помощью iOpener, чтобы размягчить клей.

Поднимите среднюю рамку, чтобы отделить её от остальной части телефона.

Используйте плоский конец лопатки, чтобы отсоединить разъём аккумулятора от гнезда на материнской плате.

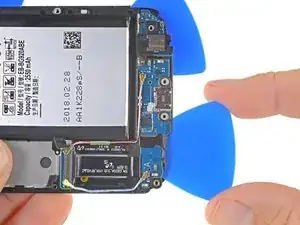

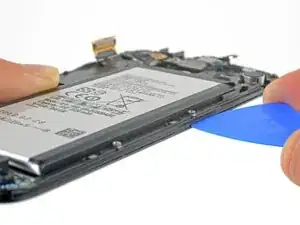

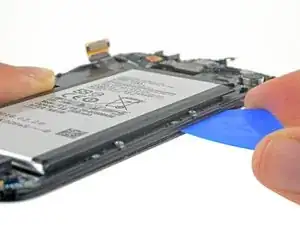

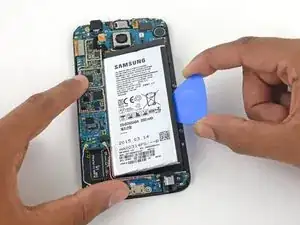

Вставьте пластиковую лопатку между корпусом и аккумулятором.

Следите, чтобы лопатка оставалась максимально параллельна поверхности, чтобы не согнуть аккумулятор, так как это может повредить его и привести к утечке опасных химических веществ.

Продвигайте лопатку дальше, чтобы отделить аккумулятор от телефона.

Если аккумулятор слишком прочно приклеен, разместите над ним подогретый iOpener, чтобы ослабить клей.

В качестве альтернативы можно подлить небольшое количество изопропилового спирта под каждый угол аккумулятора и подождать несколько минут, чтобы клей ослаб.

Не прилагайте усилия к материнской плате, иначе можно повредить телефон.

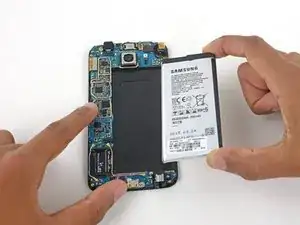

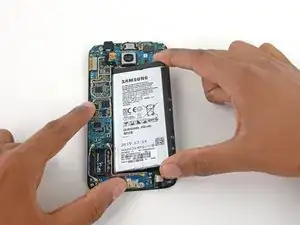

Извлеките аккумулятор из телефона.

Не используйте аккумулятор повторно после его извлечения, так как это потенциально опасно для безопасности. Замените его на новый.

Следуйте этим инструкциям, чтобы установить новый аккумулятор и клей.

Используйте острый конец лопатки, чтобы отсоединить разъёмы кабелей антенн Bluetooth и Wi-Fi от гнёзд на материнской плате.

Используйте плоский конец лопатки, чтобы отсоединить разъём кнопки «Домой».

Используйте плоский конец лопатки, чтобы отсоединить кабель сборки дисплея от материнской платы.

Отсоедините разъём кабеля сборки динамика в верхней части экрана от материнской платы.

Поднимите край материнской платы со стороны камеры, чтобы отделить её от рамки дисплея.

При подъёме платы может понадобиться аккуратно сдвинуть некоторые шлейфы. Если поднимать плату трудно, убедитесь, что все соединения отключены и плата не зацеплена за шлейфы.

Пока не извлекайте материнскую плату полностью — она всё ещё соединена с дочерней платой шлейфом на нижней стороне.

Используйте плоский конец лопатки, чтобы отсоединить разъём шлейфа дочерней платы от гнезда на нижней стороне материнской платы.

Если стекло дисплея сильно повреждено, заклейте его скотчем, чтобы удержать осколки и облегчить отделение.

Нагрейте iOpener повторно.

Разместите iOpener на экране S6. Через две минуты переместите его на вторую половину экрана.

Возможно, потребуется несколько раз подогревать и повторно применять iOpener, чтобы прогреть телефон достаточно. Следуйте инструкциям по использованию iOpener, чтобы не перегреть устройство.

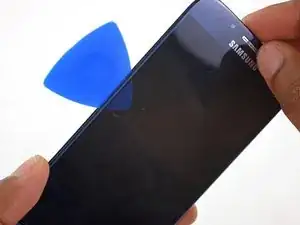

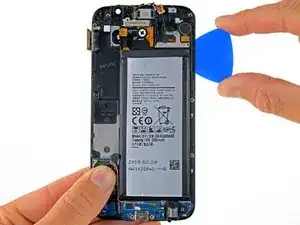

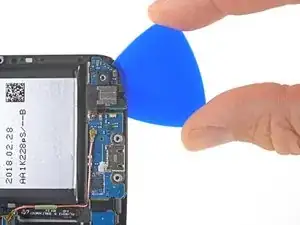

Вставьте пластину для вскрытия по направлению вверх в край телефона со стороны аккумулятора, между рамкой и дисплеем.

Если операция выполнена правильно, между рамкой и сборкой дисплея появится зазор.

Если операция выполнена неправильно, пластина будет видна сквозь стекло. В этом случае просто извлеките её и начните снова.

Перемещайте пластину вдоль края дисплея, чтобы отделить клей под ним.

Не доходите до платы-даughtersboard, чтобы не повредить чувствительную подсветку сенсорной кнопки под дисплеем.

Если резка клея затрудняется, повторно нагрейте и нанесите iOpener.

После разделения клея оставьте пластину в боковой части дисплея, чтобы он не приклеился обратно к рамке.

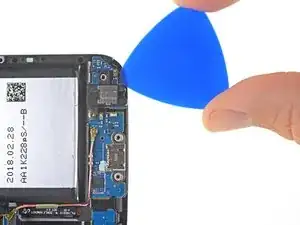

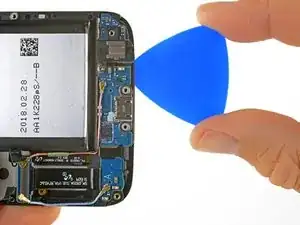

Переместите пластину вдоль нижнего края телефона от разъёма для наушников до точки сразу за разъёмом зарядки.

Не вставляйте пластину глубже 0,25 дюйма (~6 мм), чтобы не повредить кнопку «Домой».

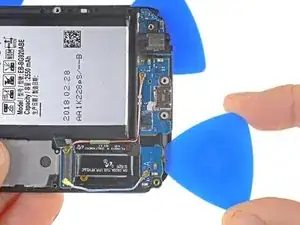

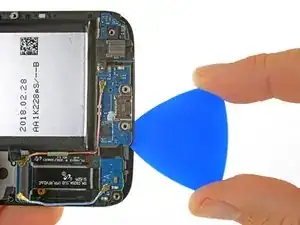

Вставьте пластину для вскрытия на глубину около 0,5 дюйма (~12 мм) под нижний угол дисплея рядом с разъёмом для наушников.

Следите за ленточным кабелем кнопки при вставке пластины. Кабель хрупкий и легко рвётся. Если вставить пластину трудно или кабель начинает растягиваться — нанесите больше тепла.

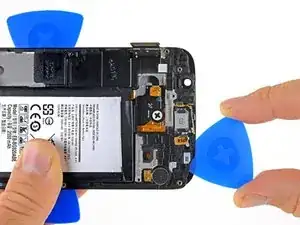

Оставьте пластину под дисплеем, чтобы кнопка не приклеилась обратно.

Если вы повредили одну из сенсорных кнопок или ленточный кабель, можно заменить сборку платы-даughtersboard, в которую входят новые сенсорные кнопки.

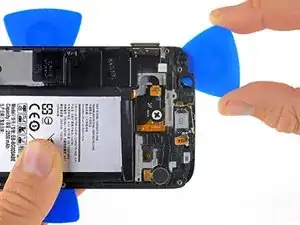

Вставьте пластину для вскрытия на глубину около 0,5 дюйма (~12 мм) под противоположный нижний угол дисплея.

Следите за ленточным кабелем кнопки при вставке пластины. Кабель хрупкий и легко рвётся. Если вставить пластину трудно или кабель начинает растягиваться — нанесите больше тепла.

Оставьте пластину под дисплеем, чтобы кнопка не приклеилась обратно.

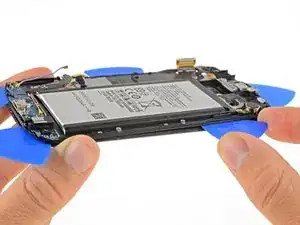

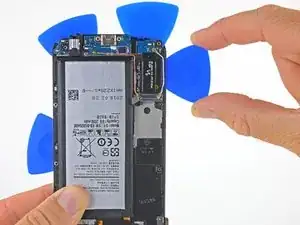

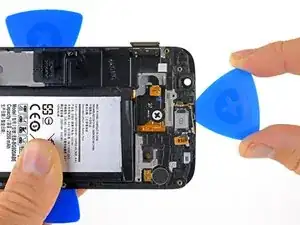

Переместите пластину для вскрытия вдоль стороны телефона, противоположной стороне аккумулятора, чтобы отделить клей под дисплеем.

После разделения клея оставьте пластину в боковой части дисплея, чтобы он не приклеился обратно к рамке.

Переместите пластину вдоль верхнего края телефона в сторону виброзвонка.

Немного извлеките пластину, чтобы не задеть решётку динамика уха.

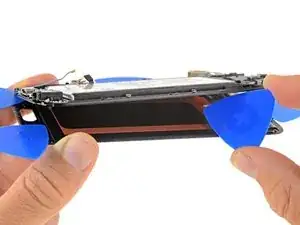

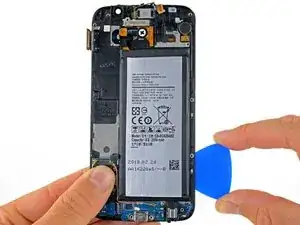

Аккуратно подденьте рамку со стороны аккумулятора с помощью пластины, чтобы отделить её от дисплея.

Если рамка и дисплей не разделяются легко, используйте пластину, чтобы разрезать оставшийся клей. Если резка затруднена, повторно нагрейте и нанесите iOpener.

Пока не отделяйте дисплей полностью. Гибкий кабель дисплея всё ещё проходит через рамку.

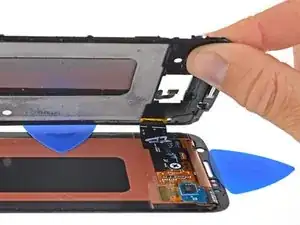

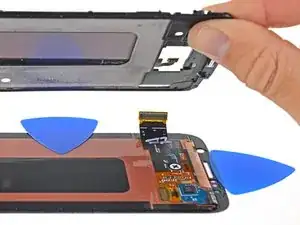

Протяните гибкий кабель дисплея через отверстие в рамке, чтобы полностью отделить правый край дисплея.

Перед установкой нового дисплея важно удалить все следы старого клея с рамки, особое внимание уделяя удалению мелких осколков стекла.

После того, как все следы клея и стекла удалены с рамки, очистите поверхности для склеивания с помощью изопропилового спирта (90% или выше) и безворсовой ткани либо кофейного фильтра. Протирайте только в одном направлении, не водите туда-сюда.

Если рамка изогнута или остались следы клея или осколков, новый дисплей будет установлен неправильно и может быть повреждён. При необходимости замените рамку.

Лучший способ закрепить новый экран — использовать полоску специально вырезанного двухстороннего скотча. Наклейте скотч на заднюю поверхность экрана, затем аккуратно протяните гибкий кабель экрана через рамку. Выровняйте экран и плотно прижмите его.

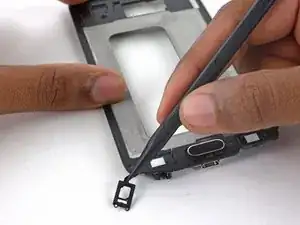

Используйте заострённый край лопатки, чтобы поддеть сборку динамика уха от рамки дисплея.

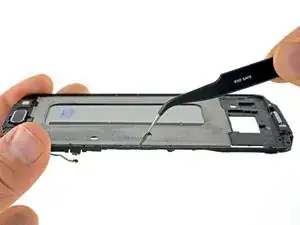

Используйте пинцет, чтобы извлечь сборку после того, как она ослаблена.

В этой сборке находятся динамик, микрофон, ИК-излучатель и датчик освещённости — каждый на отдельной печатной плате. Убедитесь, что каждый компонент свободен, прежде чем вынимать всю сборку.

Подденьте виброзвонок от сборки дисплея заострённой частью лопатки.

Нажмите, чтобы поднять виброзвонок и его пружинный контактный разъём.

Извлеките виброзвонок.

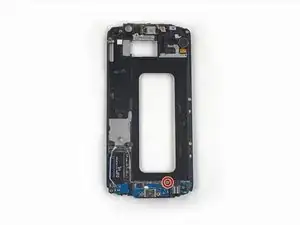

Выкрутите одну шестигранную Phillips #00 винт длиной 3,0 мм, крепящий плату-даughtersboard к рамке дисплея.

Переверните рамку дисплея так, чтобы кнопка «Домой» находилась перед Вами.

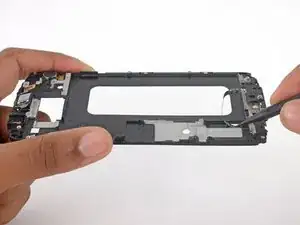

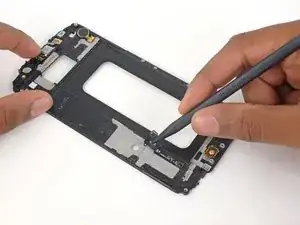

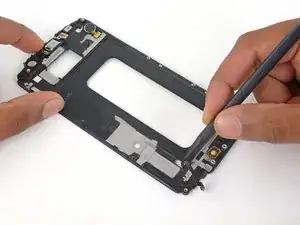

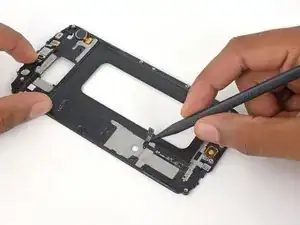

Вставьте острый край лопатки в паз рядом с кабелем светодиода правой мягкой кнопки.

Осторожно отсоедините кабель светодиода от рамки дисплея.

Будьте осторожны, чтобы не порвать эти хрупкие кабели при отсоединении их от пластиковой рамки.

Вставьте острый край лопатки в паз над кабелем светодиода левой мягкой кнопки.

Отсоедините кабель светодиода левой мягкой кнопки от пластиковой рамки.

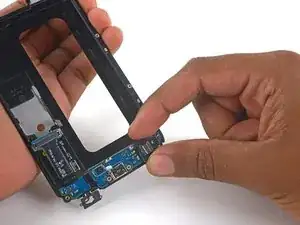

Снова переверните рамку и приподнимите плату-дочернюю плату, чтобы отделить её от рамки дисплея.

Поверните рамку дисплея так, чтобы разъём кнопки «Домой» был обращён к Вам.

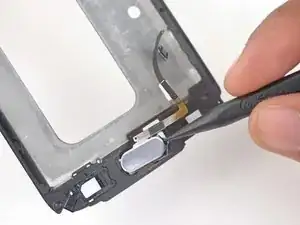

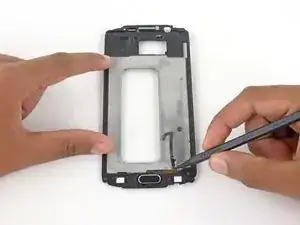

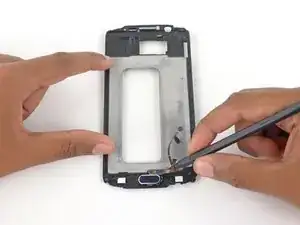

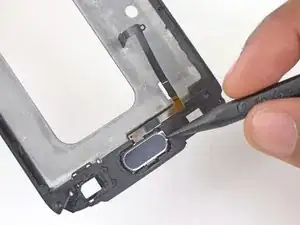

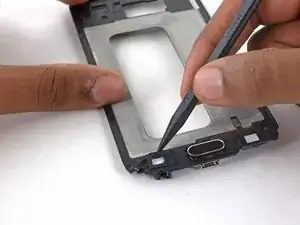

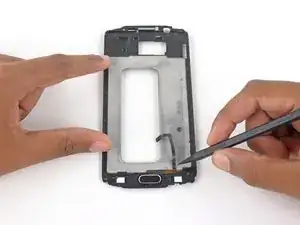

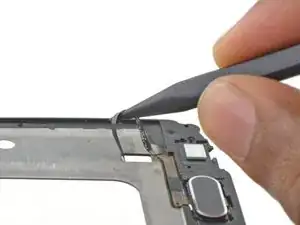

Используйте острый край лопатки, чтобы отсоединить ленточный кабель кнопки «Домой» от рамки дисплея.

Будьте осторожны при снятии ленточного кабеля кнопки «Домой». Он хрупкий и легко рвётся.

Используйте острый конец лопатки, чтобы протолкнуть кабель кнопки «Домой» сквозь рамку дисплея.

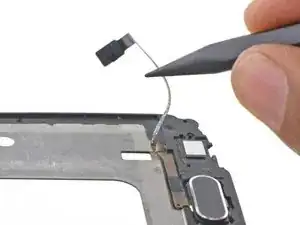

Переверните рамку дисплея и используйте острый конец лопатки, чтобы полностью протянуть кабель кнопки «Домой» через отверстие.

Заведите лопатку под кабель, чтобы продолжить его отделение от рамки.

Кнопка фиксируется за счёт выступа с каждой стороны. Чтобы извлечь кнопку, её нужно сдвинуть достаточно далеко, чтобы она вышла за край кронштейна.

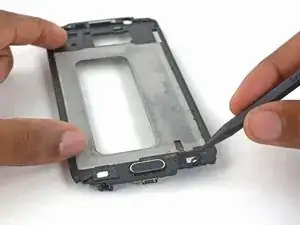

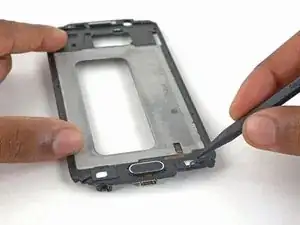

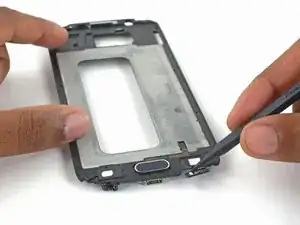

После полного отделения кабеля от рамки используйте лопатку, чтобы сдвинуть кнопку «Домой» в крайнее левое положение на кронштейне.

Используйте лопатку, чтобы поднять кнопку «Домой» и извлечь её из кронштейна.

Извлеките кнопку «Домой».
