Замена узла динамика разговорного (Samsung Galaxy S6)

Вставьте скрепку или инструмент для извлечения SIM-карты в отверстие слота для SIM-карты на стороне телефона с кнопкой питания.

Нажмите, чтобы извлечь лоток для SIM-карты.

Не давите слишком сильно — вы можете повредить лоток для SIM-карты.

Удалите лоток для SIM-карты из телефона.

Рекомендуем очистить микроволновую печь перед началом, так как любой неприятный мусор на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых печей с вращающейся платформой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

Время может варьироваться в зависимости от мощности вашей микроволновки. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы дотронуться.

В процессе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не нагревайте выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он кажется вздутым.

Если iOpener в центре всё ещё слишком горячий для касания, продолжайте использовать его, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим — будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим — держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его влагозащитные уплотнения. Приготовьте запасной клей заранее или постарайтесь избежать контакта с жидкостями, если вы собираетесь собирать телефон без замены клея.

Если стекло разбито, наклейте по всей панели малярную ленту, чтобы удержать осколки при снятии.

Положите нагретый iOpener на заднюю панель примерно на две минуты, чтобы ослабить клей по краю стекла.

Возможно, потребуется несколько раз подогреть и приложить iOpener, чтобы телефон достаточно прогрелся. Следуйте указаниям для iOpener, чтобы избежать перегрева.

Сдвиньте iOpener, чтобы прогреть оставшийся участок панели ещё на две минуты.

Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — OLED-экран и внутренний аккумулятор чувствительны к нагреву.

Когда заднее стекло станет горячим на ощупь, прикрепите присоску рядом с нижним краем стекла.

Поднимите присоску, чтобы создать небольшой зазор под задним стеклом, и вставьте в зазор медиатор для вскрытия.

По желанию, после вставки медиатора вы можете добавить несколько капель изопропилового спирта в зазор, чтобы помочь ослабить клей на следующих шагах.

Проведите медиатором вдоль нижнего края телефона, чтобы перерезать клей, удерживающий заднее стекло.

После этого может помочь оставить медиатор на месте и взять второй медиатор для следующего шага. Оставленный медиатор предотвращает повторное склеивание разделённых участков.

Повторно нагрейте заднее стекло по мере необходимости, чтобы клей не остыл и не затвердел.

Повторите процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставьте медиатор под каждым краем, чтобы клей не слипался снова.

Используйте медиатор, чтобы перерезать оставшийся клей.

Снимите заднее стекло.

Чтобы установить новое заднее стекло:

Используйте пинцет, чтобы удалить оставшийся клей с корпуса телефона.

Очистите поверхности склеивания раствором изопропилового спирта высокой концентрации (не менее 90%) и безворсовой тряпкой. Протирать следует в одном направлении, не совершая движений «туда‑обратно». Это подготовит поверхность для нового клея.

Снимите защитную подложку с клеевого слоя нового заднего стекла, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к корпусу.

Если вы устанавливаете обратно старое заднее стекло или используете заднее стекло без заранее нанесённого клея, следуйте этому руководству.

Удалите тринадцать винтов Phillips #00 длиной 3,5 мм, крепящих среднюю рамку к телефону.

Перед выполнением этого шага убедитесь, что лоток для SIM‑карты извлечён.

Крепко схватите край сборки средней рамки.

Поднимите среднюю рамку, одновременно надавливая на батарею, чтобы отделить рамку от остальной части телефона.

При подъёме рамки избегайте зацепления её за разъём для наушников или зарядный порт.

Когда средняя рамка частично отделится, аккуратно обведите медиатором края остальной части телефона, чтобы отделить верхнюю часть рамки.

Осторожно: не вставляйте медиатор между стеклом и дисплеем.

Чтобы не повредить разъём для наушников, сначала снимите верхнюю часть средней рамки, затем опустите рамку вниз, чтобы отсоединить её от разъёма для наушников.

Если разделение средней рамки затруднено, возможно, потребуется нагрев и применение iOpener к краям дисплея, чтобы размягчить клей дисплея.

Поднимите сборку средней рамки вверх, чтобы отделить её от остальной части телефона.

Используйте плоский конец лопатки, чтобы отсоединить коннектор батареи от разъёма на плате.

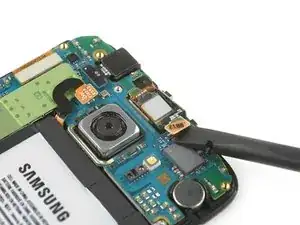

Отсоедините узел динамика слухового отверстия с помощью лопатки.

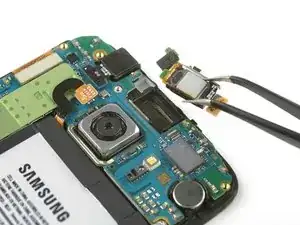

Используйте пинцет, чтобы вынуть узел после того, как он будет поддёнут.

В этот узел входят динамик, микрофон, ИК‑передатчик и датчик освещённости — каждый на отдельной печатной плате.
